En su esencia, un instrumento de fluorescencia de rayos X de energía dispersiva (ED-XRF) se construye a partir de tres componentes críticos. Estos son una fuente de rayos X para excitar la muestra, un detector semiconductor para capturar los rayos X fluorescentes resultantes y un analizador multicanal para procesar las señales del detector en un espectro elemental utilizable. Juntos, forman un sistema diseñado para la identificación y cuantificación rápida y simultánea de elementos dentro de un material.
La clave para comprender el ED-XRF no es solo conocer sus partes, sino reconocer su función principal: es un sistema de detección simultánea. El detector y el analizador trabajan en conjunto para capturar y clasificar todas las señales elementales a la vez, creando una huella elemental completa en una sola y rápida medición.
La anatomía funcional de un sistema ED-XRF
Para comprender verdaderamente cómo funciona el ED-XRF, debemos analizar el papel específico que desempeña cada componente en la cadena analítica, desde la excitación inicial hasta la salida final de los datos.
La fuente de excitación: El tubo de rayos X
Todo el proceso comienza con la fuente de rayos X, que normalmente es un tubo de rayos X en miniatura.
Su único propósito es bombardear la muestra con un haz de rayos X primarios de alta energía. Esta energía inicial es lo que "excita" los átomos de la muestra.
Este bombardeo desaloja electrones de las capas atómicas internas de los elementos de la muestra. El posterior rellenado de estas vacantes de electrones es lo que genera los rayos X fluorescentes característicos que el instrumento medirá.
El detector: El corazón del instrumento
El detector semiconductor, a menudo un Detector de Deriva de Silicio (SDD), es posiblemente el componente más crítico. Captura los rayos X fluorescentes emitidos por la muestra.
Fundamentalmente, el detector no solo cuenta los rayos X; mide la energía específica de cada fotón de rayos X individual que lo golpea.
Cuando un fotón de rayos X golpea el detector, genera un pequeño pulso eléctrico cuyo voltaje es directamente proporcional a la energía del fotón. Esta capacidad de convertir la energía de los rayos X en un voltaje medible es la base de la técnica ED-XRF.
El procesador de señal: El analizador multicanal (MCA)
El paso final del proceso corresponde al Analizador Multicanal (MCA). Actúa como un sistema de clasificación de alta velocidad para los pulsos eléctricos provenientes del detector.
El MCA toma el flujo continuo de pulsos de voltaje y los clasifica rápidamente en miles de "canales" o "contenedores" discretos, cada uno de los cuales representa un rango de energía estrecho.
Piense en ello como un clasificador de monedas para fotones. Organiza la caótica mezcla de señales entrantes en un histograma limpio, graficando el número de rayos X (intensidad) encontrados en cada canal de energía. Este histograma es el espectro de rayos X que ve como resultado final.
Comprender las compensaciones inherentes
El diseño de estos componentes otorga al ED-XRF sus ventajas distintivas, pero también introduce limitaciones específicas. Comprender estas compensaciones es crucial para su correcta aplicación.
Resolución vs. Velocidad
La compensación principal es la resolución energética. Debido a que el ED-XRF mide todas las energías a la vez, su capacidad para distinguir entre dos energías de rayos X muy similares es inherentemente menor que la de un sistema de longitud de onda dispersiva (WD-XRF).
Esto puede llevar a superposiciones de picos en muestras complejas, donde los picos espectrales de dos elementos diferentes no están completamente separados, lo que hace que la cuantificación precisa sea más desafiante.
Sin embargo, el beneficio de este diseño es una velocidad y eficiencia inmensas. Se adquiere un espectro elemental completo simultáneamente, a menudo en solo unos pocos segundos.
Simplicidad vs. Sensibilidad
La naturaleza compacta del tubo de rayos X y el detector de estado sólido hace que los instrumentos ED-XRF sean más simples, más robustos y significativamente más asequibles. Esta simplicidad permite la creación de analizadores portátiles y de mano.
La compensación a menudo se encuentra en la sensibilidad final. La electrónica del detector y la física del proceso de detección pueden resultar en una señal de fondo más alta, lo que puede elevar los límites de detección para ciertos oligoelementos en comparación con los sistemas WDXRF más complejos.
Elegir correctamente para su objetivo
Comprender estos componentes le permite alinear la técnica con sus necesidades analíticas.
- Si su enfoque principal es la detección rápida y la identificación de materiales: La adquisición simultánea y de alta velocidad de un espectro completo hace que el ED-XRF sea la opción ideal.
- Si su enfoque principal es el análisis de alta precisión de oligoelementos en una matriz compleja: Tenga en cuenta las posibles superposiciones de picos y considere si la resolución del ED-XRF es suficiente para su combinación elemental específica.
- Si su enfoque principal es la portabilidad y el análisis de campo: La naturaleza robusta y compacta de sus componentes principales convierte al ED-XRF en el estándar indiscutible para aplicaciones in situ.
Al comprender cómo funcionan la fuente, el detector y el analizador como una unidad, puede aprovechar eficazmente las fortalezas únicas del ED-XRF para su trabajo.
Tabla resumen:
| Componente | Función | Característica clave |
|---|---|---|
| Fuente de rayos X | Excitar los átomos de la muestra con rayos X primarios | Genera rayos X de alta energía para el bombardeo |
| Detector semiconductor | Captura los rayos X fluorescentes y mide la energía | Convierte la energía de los rayos X en pulsos eléctricos (por ejemplo, Detector de Deriva de Silicio) |
| Analizador Multicanal (MCA) | Procesa las señales en un espectro elemental | Clasifica los pulsos en canales de energía para la salida del histograma |
¡Mejore las capacidades analíticas de su laboratorio con las avanzadas prensas de laboratorio de KINTEK! Ya sea que esté preparando muestras para análisis ED-XRF u otras tareas de laboratorio, nuestras prensas de laboratorio automáticas, prensas isostáticas y prensas de laboratorio calentadas garantizan resultados precisos y eficientes. Satisfaciendo diversas necesidades de laboratorio, lo ayudamos a lograr un rendimiento y confiabilidad superiores. Contáctenos hoy para analizar cómo nuestras soluciones pueden beneficiar sus aplicaciones específicas.

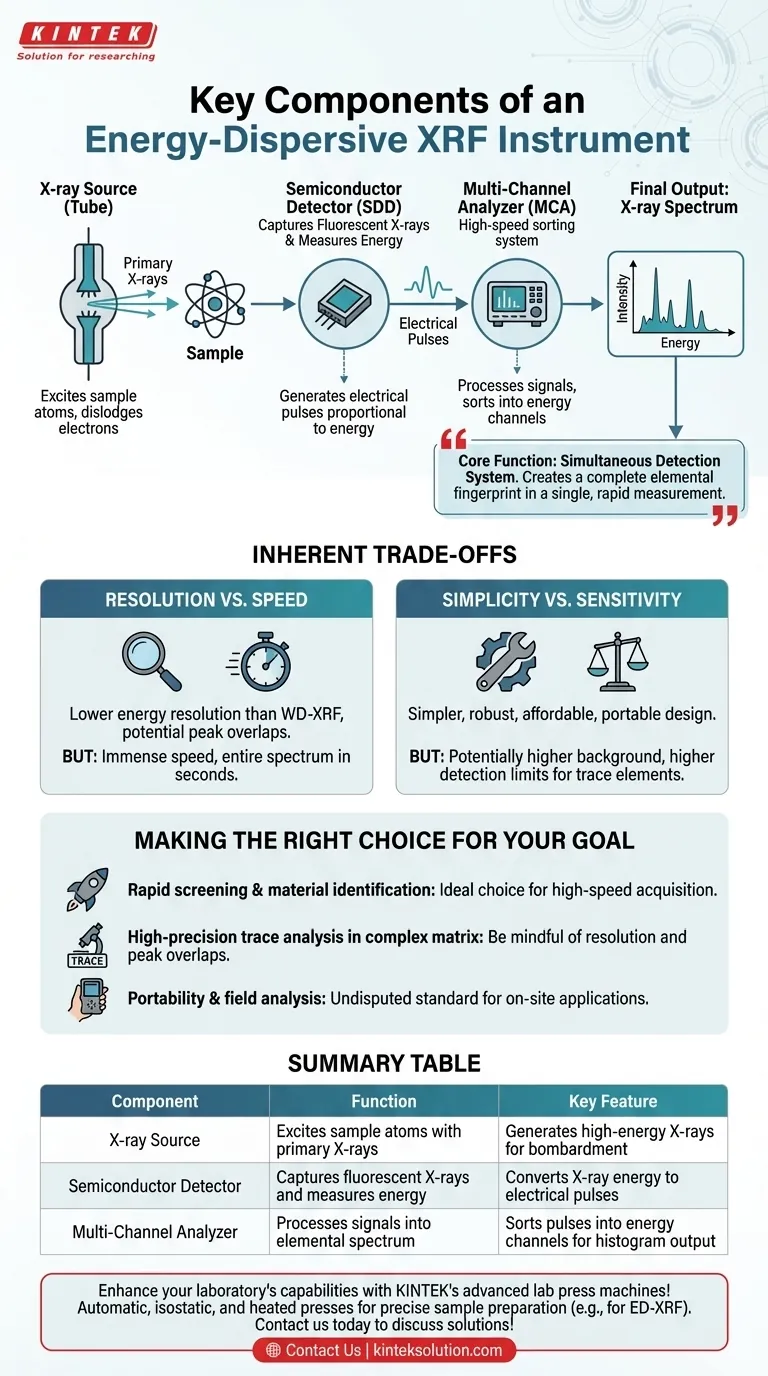

Guía Visual
