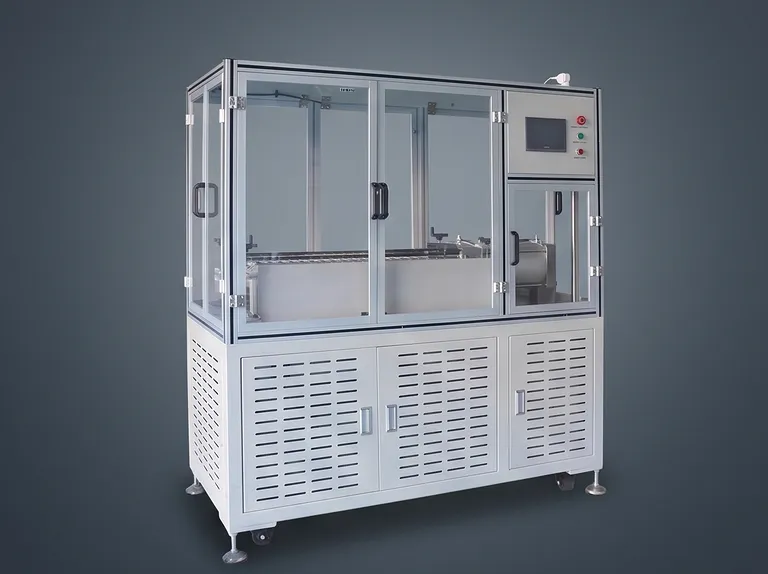

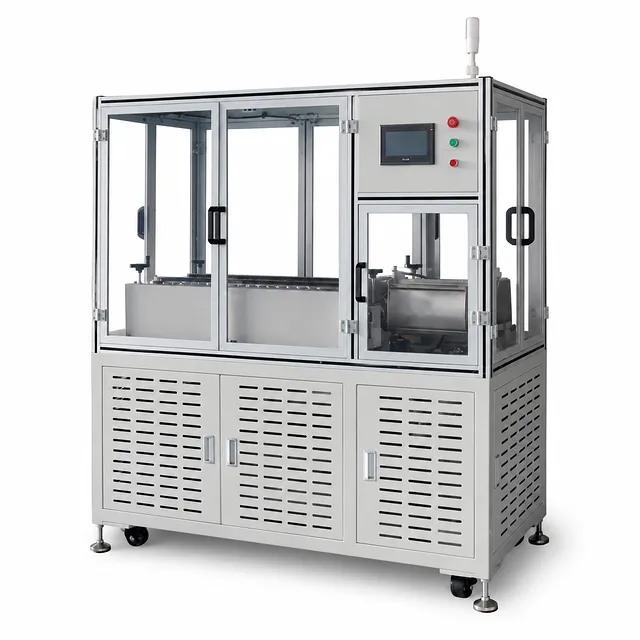

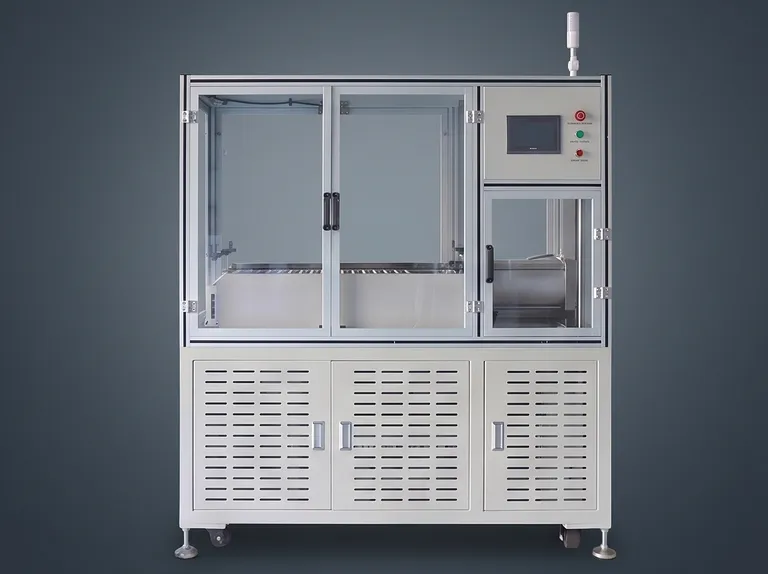

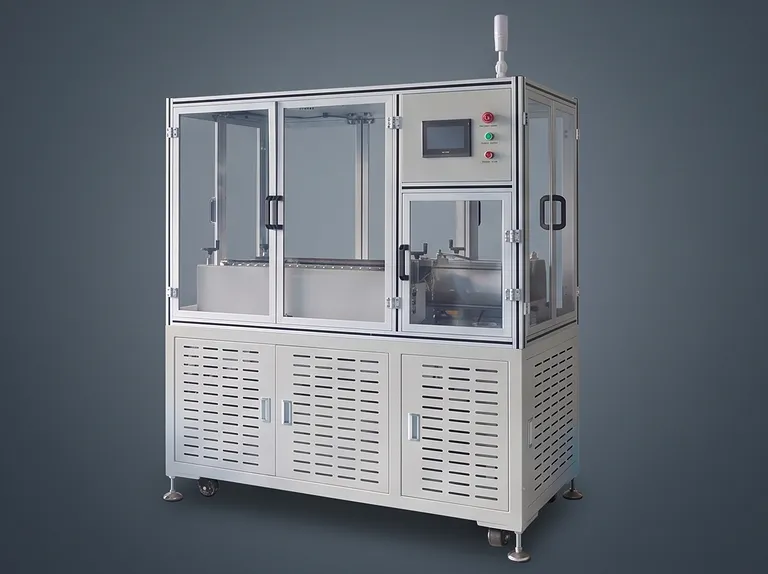

Máquina de formación por prensado en caliente horizontal para baterías de iones de litio tipo bolsa

Descripción del producto

Este sistema de formación por prensado en caliente horizontal está diseñado para el proceso de formación de baterías de iones de litio tipo bolsa (pouch) de una sola pestaña. Aplica calor controlado mediante la sujeción con placas de aluminio mientras cilindros neumáticos mantienen la celda bajo compresión, favoreciendo una rápida transferencia de calor durante la activación. Al combinar calor y presión en un proceso controlado, el equipo ayuda a estabilizar el rendimiento de la batería, aumentar la resistencia física, reducir el grosor de la celda y producir una estructura de celda terminada más firme.

El equipo está destinado a la fabricación de baterías de polímero de litio, particularmente para líneas de producción que manejan celdas tipo bolsa después del ensamblaje inicial. Admite un proceso en el que se aplica una corriente baja adecuada para activar los materiales activos internos en los terminales de los electrodos. El calor y la presión también promueven la fusión del aglutinante recubierto en el separador, ayudando a que este se adhiera estrechamente a los materiales de los electrodos positivo y negativo.

Construida con una configuración horizontal, esta unidad proporciona 32 puntos de operación en un grupo de fijación y admite una corriente máxima de carga-descarga de 6A. Sus condiciones operativas controladas de temperatura, presión y neumática proporcionan una plataforma repetible para el exigente trabajo de formación de celdas tipo bolsa, mientras que el proceso integrado puede eliminar el paso separado de horneado y conformado utilizado en los flujos de trabajo de formación convencionales.

Características principales

• Diseño de formación por prensado en caliente horizontal: El equipo utiliza una disposición horizontal específicamente para la formación de baterías de iones de litio tipo bolsa de una sola pestaña. Esta disposición proporciona una plataforma de procesamiento dedicada para las celdas colocadas y sujetas entre placas de presión calentadas.

• Calentamiento y compresión integrados: Las placas de aluminio calentadas sujetan la celda durante la formación, combinando la entrada térmica con la presión mecánica en la misma operación. El proceso admite una rápida conducción de calor hacia la celda mientras mantiene la compresión durante todo el ciclo de formación.

• Capacidad de procesamiento de 32 puntos: Este sistema proporciona 32 puntos en un solo grupo de fijación. La configuración multipunto admite el manejo organizado de múltiples celdas dentro de una misma plataforma de equipo.

• Corriente máxima de carga-descarga de 6A: El equipo admite una corriente máxima de carga-descarga de 6A. Esta capacidad sirve para el proceso de activación de baja corriente utilizado para activar los materiales activos internos de las baterías recién formadas.

• Rendimiento de temperatura controlada: El rango de temperatura de funcionamiento se extiende desde la temperatura ambiente hasta los 90 °C, con una precisión de temperatura de más o menos 3 °C. El calentamiento inicial hasta una temperatura objetivo de 80 °C se especifica en 30 minutos o menos.

• Método de placa calefactora de silicona: Las placas calefactoras de silicona proporcionan el método de calentamiento para el sistema. La disposición funciona con las placas de sujeción de aluminio para transferir calor rápidamente a la celda durante la formación.

• Mecanismo de sujeción neumática: Los cilindros proporcionan la acción de sujeción entre las placas de presión. El rango de presión de aire de trabajo especificado es de 5.0 a 7.0 kgf/cm², equivalente a 0.5 a 0.7 MPa, utilizando aire comprimido seco, filtrado y estabilizado en presión.

• Rango de operación de alta presión: El rango de presión es de 300 a 1800 kg, con una precisión de presión de más o menos 20 kg. Este rango admite una compresión controlada para celdas tipo bolsa con grosores de 4 a 12 mm.

• Consolidación de procesos: La formación por prensado en caliente puede eliminar la operación de horneado y conformado en un proceso de formación de baterías existente. Esto acorta el tiempo de formación y el ciclo general de fabricación de la batería, al tiempo que reduce el trabajo manual.

• Planitud de la celda y mejora estructural: El proceso combinado de calor y presión ayuda a que el separador y los materiales de los electrodos formen un contacto estrecho. Después de la desgasificación y el sellado, la batería tipo bolsa resultante puede ser más plana, con mayor dureza, mejor resistencia física y menor grosor.

Aplicaciones

Especificaciones técnicas

La envoltura de celda especificada está diseñada para baterías de iones de litio tipo bolsa que requieren una formación por prensado en caliente controlada después del ensamblaje inicial. Antes de la adquisición, los compradores deben comparar las dimensiones reales de su bolsa, la disposición de las pestañas, los requisitos de corriente, el suministro de servicios públicos y la preparación de aire comprimido con los requisitos establecidos. Esto es particularmente importante cuando las celdas se acercan a los límites máximos de 150 mm de longitud, 100 mm de ancho, 12 mm de grosor o 25 mm de ancho de pestaña.

La especificación térmica también debe coincidir con la receta de formación requerida. La unidad funciona desde la temperatura ambiente hasta los 90 °C y alcanza el objetivo establecido de 80 °C en 30 minutos o menos durante el calentamiento inicial. La precisión de temperatura de más o menos 3 °C y la precisión de presión de más o menos 20 kg definen el rendimiento de control operativo establecido, mientras que el rango de presión de 300 a 1800 kg proporciona al proceso una ventana de compresión sustancial para las celdas tipo bolsa aplicables.

La planificación de la instalación debe tener en cuenta la huella del equipo de aproximadamente 1650 x 700 x 1800 mm y el peso de la máquina de aproximadamente 500 kg. La infraestructura eléctrica debe admitir las opciones de suministro de AC220V/380V y 50Hz/60Hz establecidas. La infraestructura neumática debe proporcionar aire seco, filtrado y estabilizado en presión dentro del rango de 5.0 a 7.0 kgf/cm² establecido. La potencia nominal es de aproximadamente 5 kW, excluyendo el gabinete de potencia, y los requisitos de potencia finales deben confirmarse con el equipo suministrado real.

¿Por qué elegir este producto?

• Control de procesos para celdas tipo bolsa diseñado específicamente: Este sistema está configurado específicamente para la formación de baterías de iones de litio tipo bolsa de una sola pestaña, integrando las funciones requeridas de calentamiento, sujeción y activación de baja corriente en una sola plataforma de equipo.

• Parámetros mecánicos y térmicos fiables: El rango de temperatura, el rango de presión, la precisión de temperatura, la precisión de presión y el método de sujeción por cilindro neumático establecidos proporcionan condiciones de funcionamiento definidas para un procesamiento repetible.

• Diseño de procesos orientado a la productividad: Al eliminar el procedimiento separado de horneado y conformado de la ruta de formación existente, el equipo admite un tiempo de formación más corto, un ciclo de fabricación reducido y menores requisitos de manipulación manual.

• Enfoque en la calidad de la celda: La rápida conducción térmica a través de placas de aluminio calentadas y la sujeción controlada favorecen un contacto estrecho entre el separador y el electrodo, una mayor dureza de la celda, un grosor reducido y una mayor planitud después de la desgasificación y el sellado.

• Flexibilidad de integración práctica: Las opciones de suministro eléctrico establecidas, la opción de color especificado por el cliente y los requisitos definidos de aire comprimido respaldan la planificación para la instalación dentro de entornos de producción de baterías.

Contáctenos para obtener una cotización o una solución personalizada alineada con las dimensiones de sus celdas tipo bolsa, su proceso de formación y los requisitos de servicios públicos de su línea de producción.
