Prensa rotativa de calor y frío para celdas de batería de litio tipo bolsa

Descripción del producto

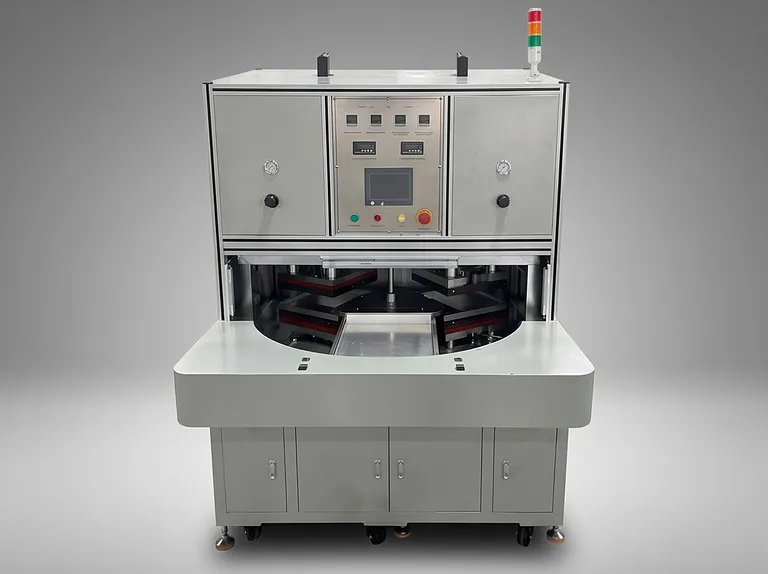

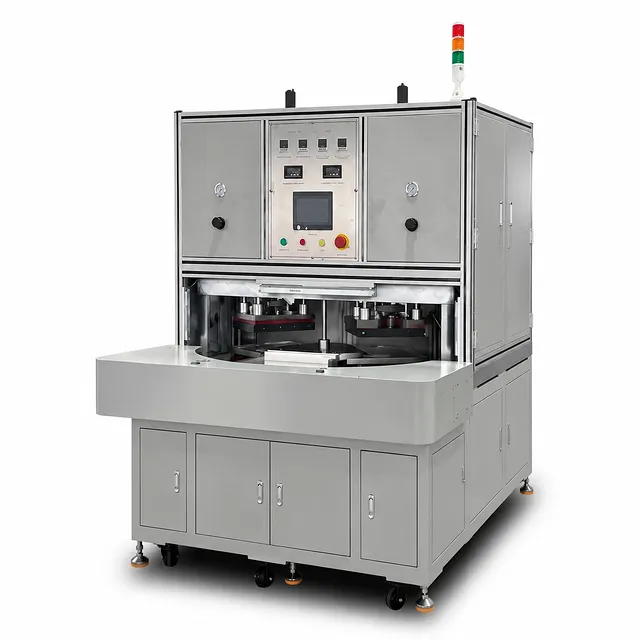

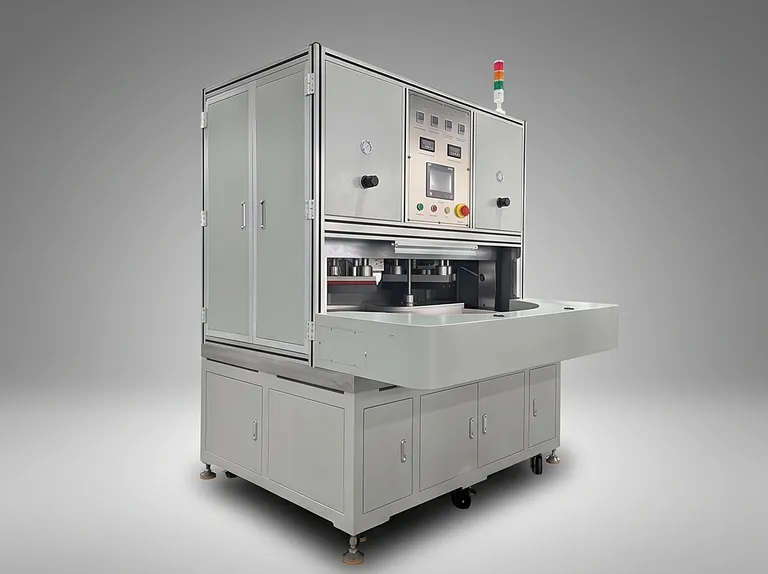

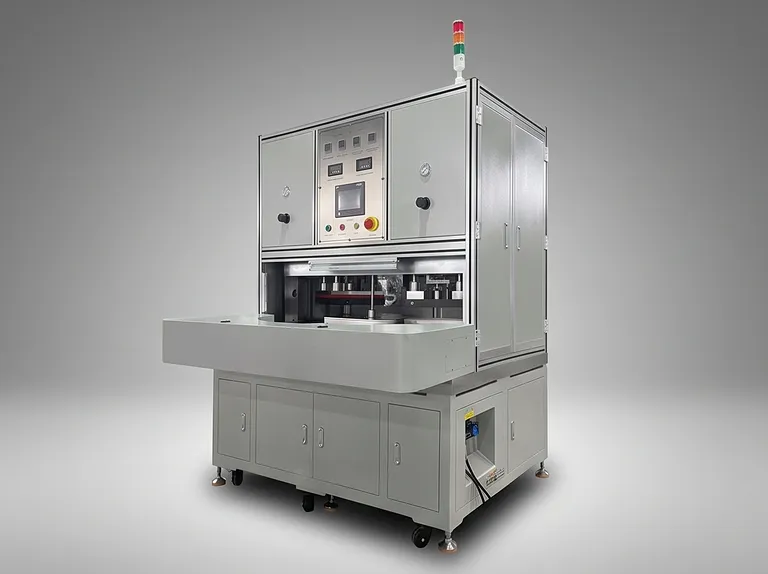

Esta prensa rotativa de calor y frío está diseñada para las etapas de conformado por prensado en caliente y moldeado por prensado en frío en la producción de celdas de batería de litio tipo bolsa. Un indexador de levas accionado por motor coordina una mesa giratoria de tres estaciones para una secuencia continua de carga, prensado en caliente, prensado en frío y descarga. El sistema combina prensado térmico ajustable, prensado en frío a temperatura ambiente, tiempo de permanencia controlado y una salida de prensado máxima de aproximadamente 5T.

El equipo es adecuado para procesos de fabricación de celdas tipo bolsa que requieren un espesor de celda controlado, alta planitud y paralelismo entre dos planos en la dirección del espesor. Admite tamaños de celda de 10-350 mm de largo, 5-250 mm de ancho y 2-15 mm de alto, lo que lo hace aplicable a la producción de celdas tipo bolsa de gama media y alta con requisitos dimensionales exigentes.

Construida para la operación en línea de producción, esta unidad proporciona una capacidad nominal de 300-600 piezas, dependiendo de las dimensiones del producto. El flujo de trabajo rotativo indexado simplifica el movimiento del material entre las etapas del proceso, mientras que las placas superior e inferior de 350 × 350 mm, la presión ajustable y la capacidad de temperatura controlada permiten un prensado repetible bajo condiciones operativas definidas.

Características clave

• Procesamiento rotativo de tres estaciones: Un indexador de levas accionado por motor opera la mesa giratoria a través de las etapas de carga, prensado en caliente, prensado en frío y descarga. Esta secuencia organizada admite un flujo continuo de material para las operaciones de conformado y moldeado de celdas tipo bolsa.

• Prensado en caliente y en frío integrado: El equipo combina una estación de prensado en caliente con una estación de prensado en frío que opera a temperatura ambiente. Esto permite completar el proceso especificado de conformado por prensado en caliente y moldeado por prensado en frío dentro de un flujo de trabajo de producción rotativo.

• Presión de placa ajustable de 5T: La presión de la placa superior es ajustable hasta 5T, mientras que el cilindro de presión proporciona una salida máxima de aproximadamente 5T. Esto brinda a los operadores una capacidad de presión definida para productos de celdas dentro del rango dimensional establecido.

• Prensado térmico controlado: La temperatura de prensado en caliente es ajustable desde temperatura ambiente hasta 260°, con capacidad de ajuste de compensación y una precisión de control de ±3°. El tiempo de mantenimiento ajustable de 0 a 999 segundos permite configurar el ciclo de prensado para el proceso de producto seleccionado.

• Rendimiento de indexación de precisión: La precisión del indexador se especifica en ±0.05-0.1 mm. Este nivel de capacidad de posicionamiento admite la transferencia repetible de celdas a través de las estaciones rotativas durante la producción.

• Alto paralelismo de placas: El paralelismo de las placas superior e inferior se especifica en ±0.025 mm. Bajo una presión de ajuste de 1T y la temperatura de operación, se requiere que la impresión producida utilizando papel autocopiativo de tres partes sea uniforme.

• Amplia cobertura de tamaños de celdas tipo bolsa: La unidad admite productos de 10-350 mm de largo, 5-250 mm de ancho y 2-15 mm de alto. También se especifica para espesores de celda de 0-15 mm, cubriendo el rango de prensado de celdas tipo bolsa establecido.

• Capacidad orientada a la producción: La producción se especifica en 300-600 piezas, dependiendo del tamaño del producto. El equipo está destinado al procesamiento eficiente, directo, seguro y confiable de celdas de batería de litio tipo bolsa.

• Requisitos de servicios definidos: La operación utiliza una fuente de alimentación de 220V/50Hz con 7.5KW de potencia instalada y aire comprimido de al menos 0.8Mpa a 15L/Min. Los requisitos claros de servicios ayudan a los equipos de producción a planificar la instalación y la integración de la línea.

Aplicaciones

Especificaciones técnicas

La capacidad establecida depende del tamaño del producto. Por lo tanto, la planificación de la producción debe tener en cuenta las dimensiones del producto de celda tipo bolsa que se está procesando dentro del rango dimensional especificado. Los valores operativos definidos para la presión, el tiempo de mantenimiento, la temperatura de prensado en caliente y la temperatura de prensado en frío proporcionan el rango de ajuste disponible para el proceso de producción pertinente.

La temperatura de prensado en frío se especifica entre 5-20℃, mientras que el equipo no incluye una máquina de agua fría. Cuando el usuario requiera esta disposición, el enfriador puede comprarse por separado. La instalación también requiere preparación para el suministro eléctrico, el suministro de aire comprimido, el espacio ocupado por el equipo, el peso y la capacidad de carga del suelo establecidos.

Para la verificación de calidad del paralelismo de las placas, el procedimiento establecido utiliza papel autocopiativo de tres partes a una presión de 1T y a la temperatura de operación. Una impresión uniforme es el resultado establecido para esta condición de verificación. Esta especificación aborda directamente las superficies de prensado utilizadas para productos que requieren alta planitud y paralelismo en la dirección del espesor.

¿Por qué elegir este producto?

• Flujo de trabajo rotativo diseñado específicamente: El equipo reúne la carga, el prensado en caliente, el prensado en frío y la descarga a través de una mesa giratoria de tres estaciones accionada por motor. Esta configuración está diseñada para la secuencia de conformado y moldeado de celdas tipo bolsa establecida.

• Parámetros de precisión definidos: La precisión del indexador de ±0.05-0.1 mm y el paralelismo de las placas de ±0.025 mm proporcionan especificaciones claras y revisables para operaciones con altos requisitos de planitud y paralelismo.

• Condiciones de prensado controladas: La presión ajustable de la placa superior de hasta 5T, el tiempo de mantenimiento de 0-999 segundos y la temperatura de prensado en caliente ajustable desde temperatura ambiente hasta 260° proporcionan un rango operativo definido para el proceso aplicable.

• Capacidad de producción con datos de instalación prácticos: Una capacidad nominal de 300-600EA, junto con los requisitos establecidos de electricidad, aire, espacio, peso y carga del suelo, brinda a los equipos de adquisiciones e ingeniería la información necesaria para evaluar las condiciones de despliegue.

• Soporte de configuración para prensado en frío: La estación de prensado en frío se especifica para una operación de 5-20℃, y se puede comprar un enfriador por separado cuando el usuario lo requiera. Esto permite que la configuración del equipo refleje los requisitos de instalación previstos.

Contáctenos para obtener una cotización o una solución personalizada configurada según el tamaño de su celda de batería de litio tipo bolsa, el proceso de prensado, las condiciones de servicios y los requisitos de prensado en frío.
