Laboratory Coating Machine

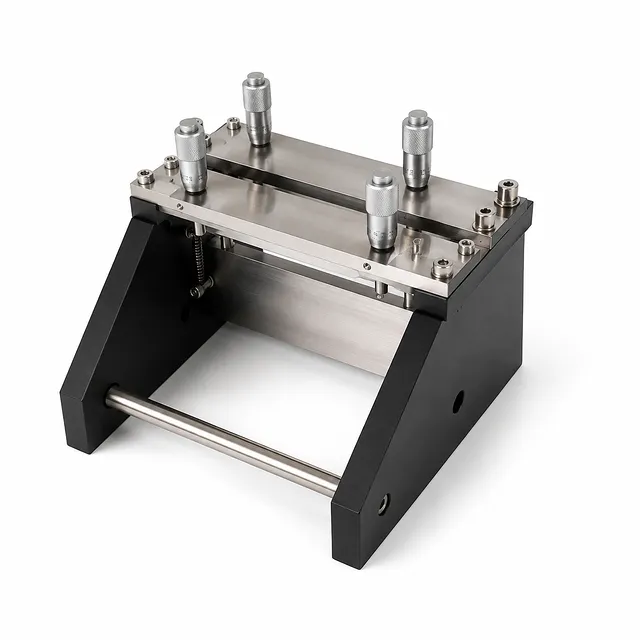

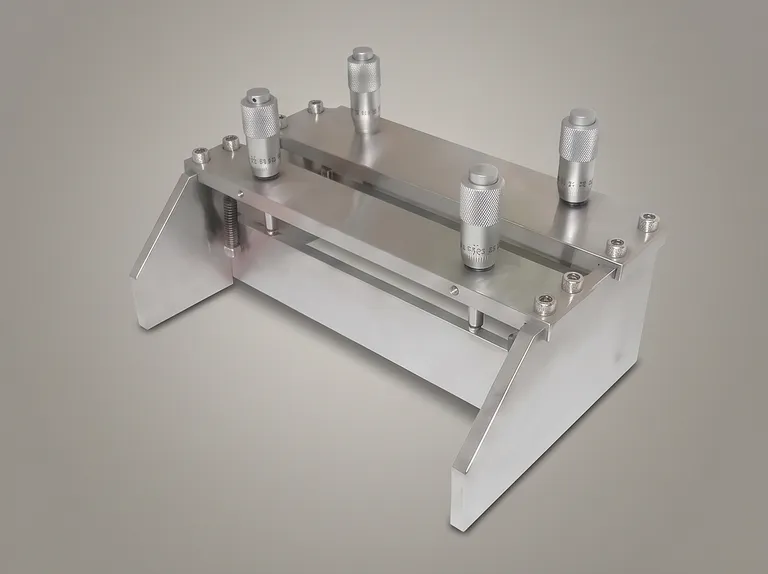

Aplicador de película de laboratorio de 100 mm con recubridor de cuchilla dosificadora ajustable mediante micrómetro
Número de artículo : TB02
El precio varía según Especificaciones y personalizaciones
- Ancho de recubrimiento
- 100 mm
- Rango de espesor
- 0 - 3500 µm
- Resolución de ajuste
- 10 µm
Envío:
Contáctanos para obtener detalles de envío. ¡Disfruta! Garantía de envío a tiempo.
Por Qué Elegirnos
Proceso de pedido fácil, productos de calidad y soporte dedicado para el éxito de su negocio.
Descripción general del producto
Este aplicador de película a escala de laboratorio permite una deposición precisa y reproducible de películas húmedas sobre sustratos planos, proporcionando una herramienta indispensable para la evaluación avanzada de recubrimientos superficiales. Diseñado con dos cabezales micrométricos de alta precisión, el equipo permite a los investigadores ajustar con precisión la separación de la cuchilla dosificadora con resolución micrométrica, garantizando una distribución uniforme de la suspensión en procesos analíticos y experimentales sensibles.
Utilizado principalmente en la investigación y el desarrollo de baterías, este sistema es ideal para depositar suspensiones de electrodos catódicos y anódicos, membranas de electrolitos de estado sólido, cintas cerámicas, películas cristalinas y nanorrecubrimientos funcionales especializados. Su diseño versátil admite fluidos de diversas viscosidades, permitiendo una transición fluida entre suspensiones acuosas, pastas orgánicas y formulaciones poliméricas complejas en entornos de laboratorio académicos, industriales y de líneas piloto.
Fabricado con aleaciones resistentes a la corrosión y de alta durabilidad, el equipo garantiza una estabilidad dimensional excepcional y una larga vida útil en condiciones químicas y mecánicas exigentes. Su perfil optimizado geométricamente y su diseño compacto facilitan la manipulación, la configuración rápida y la aplicación uniforme de películas de alta precisión durante protocolos de prueba repetitivos.
Características principales
- Control de separación mediante dos micrómetros de precisión: Los dos cabezales micrométricos integrados permiten el ajuste vertical independiente pero sincronizado de la cuchilla de recubrimiento, lo que permite configurar con precisión la separación de 0 a 3500 µm con una resolución exacta de escala de 10 µm.
- Aleaciones estructurales resistentes a la corrosión: Fabricado con acero inoxidable de primera calidad y componentes metálicos tratados, el aplicador resiste disolventes químicos agresivos, suspensiones ácidas y aditivos orgánicos, manteniendo su integridad estructural y prolongando su vida útil.
- Amplio rango de separación para espesores de película húmeda: Con un amplio rango de ajuste de hasta 3500 µm, esta unidad permite preparar películas extremadamente delgadas a escala nanométrica, así como recubrimientos gruesos de suspensiones viscosas en un único dispositivo versátil.
- Canalización de fluidos con geometría optimizada: Diseñado con una geometría estructural refinada, el bastidor de la cuchilla dosificadora evita las fugas de suspensión y facilita un movimiento suave y sin fricción sobre sustratos de vidrio, lámina metálica o polímero.
- Protocolo simplificado de calibración del punto cero: Incorpora un intuitivo mecanismo de bloqueo mediante dos tornillos que permite recalibrar rápidamente la alineación del punto cero contra una placa plana de referencia, garantizando una precisión de referencia constante antes de cada aplicación.
- Formato compacto y ergonómico: Su diseño ligero y de perfil bajo permite una operación manual sencilla o la integración automatizada de la cuchilla dosificadora, lo que lo hace ideal para bancos de trabajo de salas limpias, cajas de guantes y campanas de laboratorio compactas.
- Dosificación uniforme de extremo a extremo: El borde de la cuchilla rectificado con precisión proporciona una fuerza de cizallamiento uniforme a lo largo de toda la anchura de recubrimiento de 100 mm, eliminando la acumulación en los bordes y las variaciones de espesor de la película en la superficie de la muestra.
Aplicaciones
| Aplicación | Descripción | Beneficio principal |
|---|---|---|
| Recubrimiento de suspensiones para electrodos de baterías | Deposición de suspensiones para baterías de iones de litio, iones de sodio y estado sólido sobre láminas colectoras de corriente de cobre y aluminio. | Garantiza una carga másica y un espesor de película altamente uniformes, evitando puntos calientes localizados y mejorando las pruebas de rendimiento electroquímico de las celdas. |
| Colado avanzado de cintas cerámicas | Extensión de suspensiones cerámicas funcionales y cintas dieléctricas en estado verde para la fabricación de condensadores multicapa y sustratos. | Proporciona una separación constante de la cuchilla dosificadora para eliminar huecos, poros y variaciones de densidad en las capas cerámicas sinterizadas. |
| Nanopelículas funcionales y recubrimientos ópticos | Aplicación de recubrimientos funcionales de precisión a escala nanométrica, mezclas sol-gel y películas protectoras delgadas sobre vidrios especializados o obleas de silicio. | Permite ajustar el espesor a nivel micrométrico, con una resolución de paso de 10 µm, según los requisitos estrictos de investigación de transmisión óptica y energía superficial. |
| Investigación de semiconductores y películas cristalinas | Colado de soluciones precursoras y pastas de semiconductores orgánicos sobre sustratos cristalinos rígidos y flexibles. | La alta resistencia química evita la contaminación y mantiene la integridad química durante estudios sensibles de películas delgadas electrónicas. |
| I+D de membranas poliméricas y pastas conductoras | Extensión de membranas de electrolitos poliméricos, tintas conductoras y recubrimientos adhesivos sobre sustratos flexibles. | El diseño de flujo geométrico suave evita el arrastre de la suspensión y la formación de estrías, garantizando un colado de membranas sin defectos con viscosidades variables. |
Especificaciones técnicas
Parámetros principales del equipo
| Parámetro | Detalles de la especificación |
|---|---|
| Número de artículo / código de modelo | TB02-100 |
| Anchura de recubrimiento | 100 mm |
| Rango de espesor de recubrimiento ajustable | 0 – 3500 µm |
| Intervalo de ajuste / resolución de escala | 10 µm |
| Dimensiones externas (L x An x Al) | 120 mm x 87 mm x 110 mm |
| Peso neto del equipo | 1.5 kg |
| Construcción estructural | Aleación de alta calidad resistente a la corrosión |
| Mecanismo de control | Dos cabezales micrométricos de precisión con dos tornillos de bloqueo |
Comparación de modelos de la serie TB02
| Identificador del modelo | Anchura de recubrimiento | Rango de espesor | Resolución de paso | Dimensiones (L x An x Al) | Peso de la unidad |
|---|---|---|---|---|---|
| TB02-50 | 50 mm | 0 – 3500 µm | 10 µm | 70 mm x 87 mm x 110 mm | 1.0 kg |
| TB02-100 | 100 mm | 0 – 3500 µm | 10 µm | 120 mm x 87 mm x 110 mm | 1.5 kg |
| TB02-150 | 150 mm | 0 – 3500 µm | 10 µm | 170 mm x 87 mm x 110 mm | 2.0 kg |
| TB02-200 | 200 mm | 0 – 3500 µm | 10 µm | 220 mm x 87 mm x 110 mm | 2.5 kg |
Procedimientos de operación y calibración
| Procedimiento | Directrices operativas y control técnico |
|---|---|
| Aplicación del material | Coloque el aplicador sobre el sustrato objetivo, cargue la suspensión de recubrimiento preparada en el bastidor del depósito y desplace el dispositivo hacia delante a una velocidad constante para permitir la extrusión de la suspensión a través de la separación calibrada de la cuchilla. |
| Ajuste del espesor | Ajuste uniformemente los dos cabezales micrométricos superiores para elevar o bajar la cuchilla rascadora. Cada marca de graduación corresponde exactamente a una variación de altura de 10 µm y controla el espesor final de la película húmeda. |
| Calibración de la posición cero | Coloque la unidad sobre una placa de referencia ultra plana, afloje los dos tornillos de bloqueo de los micrómetros, restablezca a cero ambas lecturas de las escalas digitales o graduadas, aplique una presión firme hacia abajo con ambas manos para asentar la cuchilla al ras de la placa, apriete los dos tornillos de bloqueo y verifique la precisión del raspado. |
Por qué elegir este producto
- Precisión micrométrica superior: Los dos cabezales de microajuste con graduaciones claras de 10 µm garantizan un control absoluto de la deposición de la película y una alta reproducibilidad entre lotes en entornos de investigación exigentes.
- Construcción robusta y resistente a la corrosión: Fabricado con materiales de alta calidad resistentes a productos químicos, este equipo soporta disolventes agresivos y formulaciones de suspensiones corrosivas sin degradación ni pérdida de tolerancia mecánica.
- Adaptabilidad versátil del flujo de trabajo: Disponible en la anchura estándar de 100 mm y en tamaños complementarios de 50 mm a 200 mm, proporcionando una escalabilidad fluida desde la síntesis inicial de materiales hasta las pruebas piloto de baterías.
- Calibración rápida y reajustable a cero: El práctico diseño de ajuste del punto cero permite recalibrar rápidamente la unidad sobre cualquier superficie plana, minimizando el tiempo de configuración y manteniendo una precisión de recubrimiento de nivel de laboratorio.
Contacte hoy mismo con nuestro equipo de ventas técnicas para solicitar una cotización o analizar dimensiones de cuchilla personalizadas para sus necesidades específicas de investigación de laboratorio.
