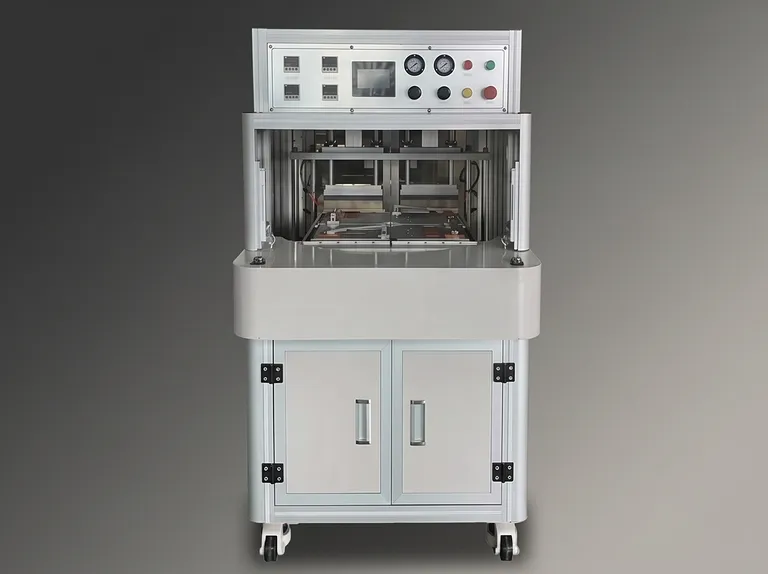

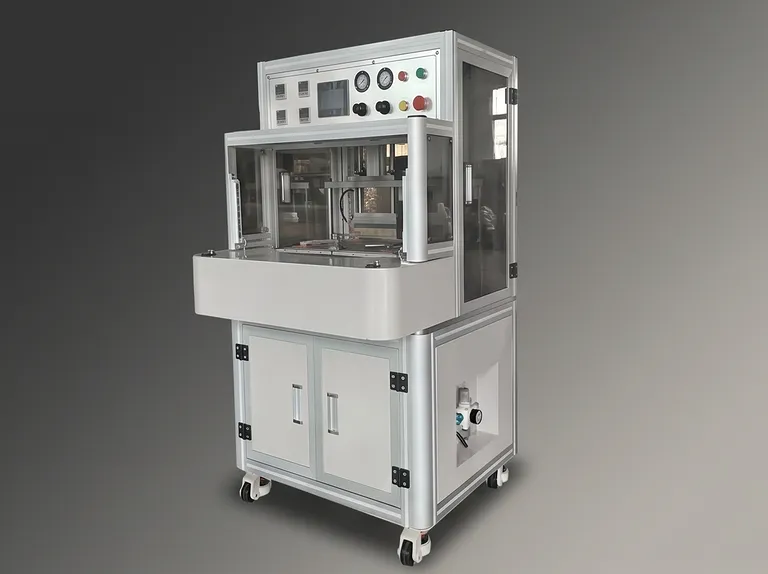

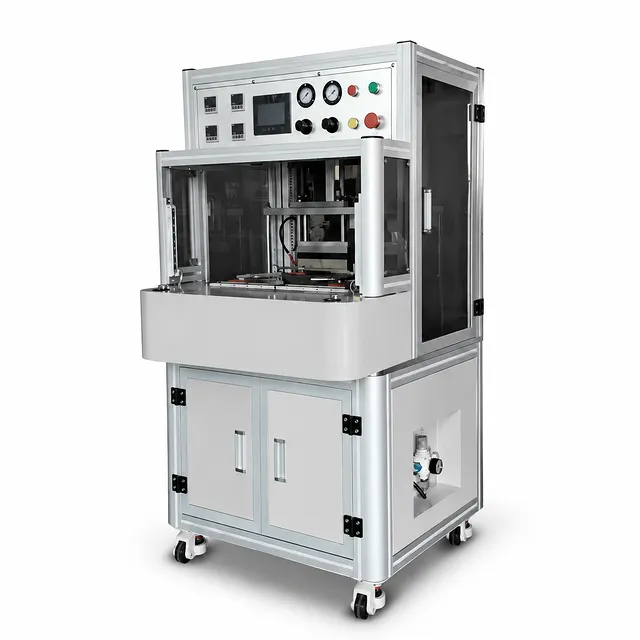

Máquina de termosellado superior y lateral para celdas tipo bolsa de 200 mm

Descripción del producto

Este sistema es una solución de termosellado rotativa de cuatro estaciones para el acabado de los bordes superior y lateral de celdas de batería de litio tipo bolsa cuadradas. Combina dos grupos de cabezales de termosellado con una bandeja para baterías de 200 x 200 mm, lo que permite completar el sellado superior y lateral simultáneamente. Los ajustes de temperatura, tiempo, presión y carrera del cilindro ajustables de forma independiente brindan a los equipos de proceso un control práctico sobre el ciclo de sellado para operaciones de empaquetado de baterías con sellado blando y duro.

El equipo está diseñado para flujos de trabajo de fabricación de celdas de batería de litio donde el sellado del borde superior y lateral de la celda tipo bolsa debe realizarse de manera repetida y consistente. Admite celdas tipo bolsa cuadradas de hasta 15 mm de grosor y es adecuado para líneas de I+D de baterías, entornos de producción piloto y procesos de fabricación que requieren un manejo controlado entre la carga, el sellado y la descarga de las celdas.

Construida sobre la base de control PLC, operación mediante pantalla táctil, accionamiento neumático y un diseño de indexación rotativa, esta unidad está diseñada para una operación estructurada y repetible. Una cortina de luz de seguridad frontal hace que la máquina se reinicie inmediatamente cuando un cuerpo entra en el área de trabajo, mientras que el bloqueo de ausencia de celda evita que las barras de sellado superior e inferior realicen una acción de sellado cuando la bandeja está vacía.

Características principales

• Flujo de trabajo rotativo de cuatro estaciones: La estructura de mesa rotativa admite una secuencia práctica de carga-sellado-descarga. Mientras la siguiente batería se transfiere a la posición de sellado, el operador puede retirar la batería sellada anteriormente, lo que ayuda a mantener un ritmo de trabajo continuo.

• Sellado superior y lateral simultáneo: Dos grupos de cabezales de termosellado permiten sellar el borde superior y el borde lateral de una celda tipo bolsa cuadrada al mismo tiempo. Esta disposición aborda dos operaciones de empaquetado críticas dentro de un ciclo controlado.

• Control de temperatura independiente para la parte superior y lateral: Las temperaturas de sellado superior y lateral son ajustables por separado desde la temperatura ambiente hasta los 250 °C. El ajuste por separado ayuda a los equipos de proceso a establecer condiciones apropiadas para las respectivas operaciones de sellado en lugar de aplicar un ajuste de temperatura común.

• Tiempo de sellado ajustable: Los tiempos de sellado superior y lateral se pueden configurar cada uno de 0 a 99,9 segundos. Esto permite la selección controlada del tiempo de permanencia durante el desarrollo del proceso, la configuración de aceptación y la operación de producción rutinaria.

• Presión y carrera del cilindro configurables: La presión de sellado y el recorrido del cilindro para los bordes superior y lateral son ajustables de forma independiente. La capacidad de ajuste brinda a los usuarios un control directo sobre la parte mecánica del proceso de termosellado para sus requisitos de empaquetado de baterías.

• Capacidad de sellado blando y duro: El sellado superior utiliza un sello blando de 3,5 mm de ancho con un bloque de precalentamiento de lengüeta, mientras que el sellado lateral utiliza un sello duro de 6 mm de ancho. El equipo puede admitir procesos de sellado blando y duro mediante el reemplazo libre de las barras de sellado, con un ancho de sellado lateral final basado en el producto de aceptación proporcionado por el usuario.

• Operación PLC con pantalla táctil: Una pantalla táctil y una arquitectura de control PLC proporcionan una interfaz operativa clara para la secuencia automática. El operador carga la batería en la bandeja y presiona los dos botones de control operativo frontales para iniciar la transferencia y el sellado automáticos.

• Inhibición de sellado en bandeja vacía: Cuando no hay una batería cargada en una bandeja, las barras de termosellado superior e inferior correspondientes no realizan una acción de termosellado. Esta lógica operativa ayuda a evitar el movimiento innecesario de la barra de sellado durante un ciclo de estación vacía.

• Cortina de luz de seguridad frontal: Se instala una cortina de luz de seguridad en la parte frontal de la máquina. Cuando se detecta acceso corporal durante la operación, el sistema se reinicia inmediatamente, proporcionando una medida de protección integrada alrededor del área de sellado activa.

Aplicaciones

Especificaciones técnicas

Por qué elegir este producto

• Control de proceso donde importa: El ajuste separado de la temperatura superior y lateral, el tiempo de sellado, la presión y la carrera del cilindro brinda a los equipos de proceso control sobre las condiciones de sellado térmico y mecánico. Esto es especialmente valioso cuando las operaciones de sellado blando superior y sellado duro lateral tienen diferentes requisitos de proceso.

• Manejo de celdas tipo bolsa diseñado específicamente: La estructura rotativa de cuatro estaciones, el formato de bandeja de 200 x 200 mm y la configuración de sellado superior-lateral simultáneo están alineados con los flujos de trabajo de empaquetado de bordes de baterías de litio tipo bolsa cuadradas. La unidad admite celdas de hasta 15 mm de grosor sin requerir que el operador reposicione manualmente la celda entre las dos operaciones de sellado.

• Secuencia automatizada consistente: Una vez que se carga la batería y se presionan los dos controles frontales, el equipo transfiere la celda, realiza la acción de termosellado, mantiene la presión durante el tiempo especificado y devuelve las barras de sellado. Esta secuencia definida respalda procedimientos de trabajo repetibles para equipos de laboratorio y producción.

• Configuración flexible de la barra de sellado: Las barras de sellado reemplazables permiten procesos de sellado blando y duro. El sello blando superior dedicado de 3,5 mm con bloque de precalentamiento de lengüeta y el sello duro lateral de 6 mm proporcionan una configuración inicial clara, mientras que el requisito de sellado lateral se puede adaptar al producto de aceptación del usuario.

• Salvaguardas operativas integradas: La lógica de inhibición de bandeja vacía evita la acción de la barra de sellado cuando no hay batería presente, y la cortina de luz de seguridad frontal reinicia inmediatamente la máquina cuando el acceso corporal entra en el área de trabajo. Estas funciones integradas respaldan la operación diaria controlada alrededor de una estación de termosellado neumático activa.

Comuníquese con KINTEK para obtener una cotización o una solución de termosellado de celdas tipo bolsa personalizada adaptada a su formato de batería, requisitos de barra de sellado y parámetros de proceso.
