Máquina de recubrimiento por inmersión controlada por PLC para la deposición programable de películas delgadas

Descripción general del producto

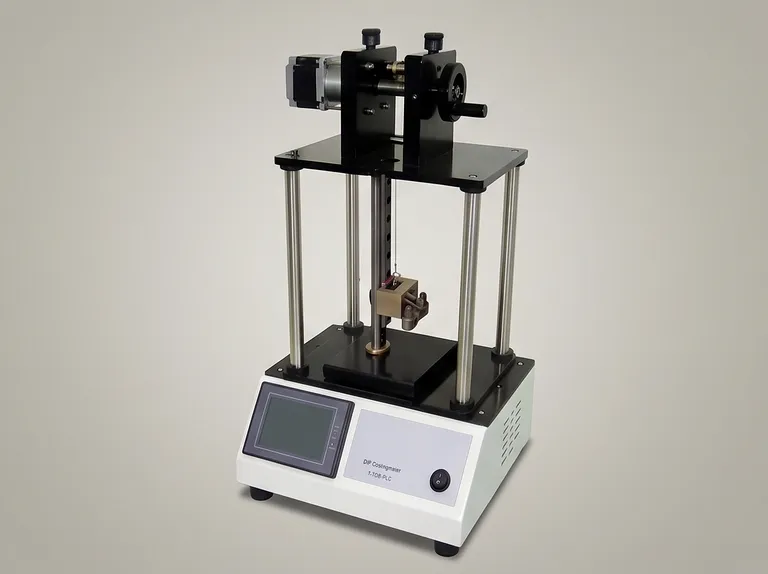

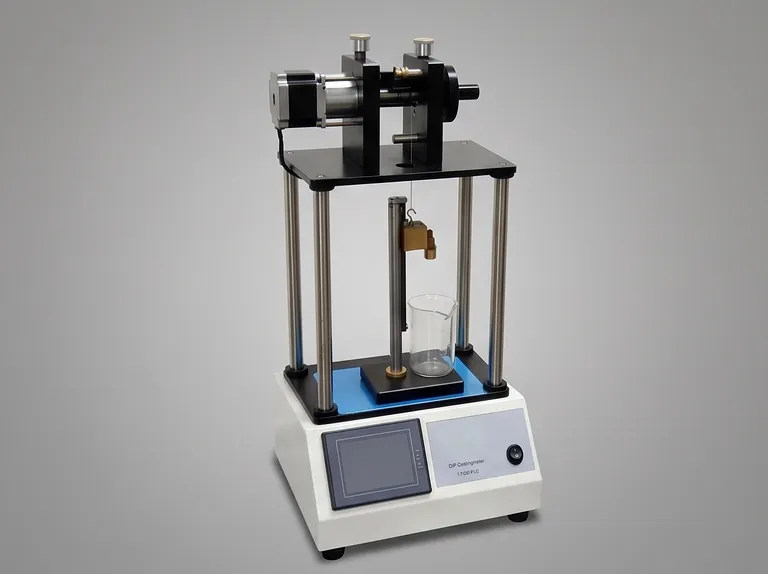

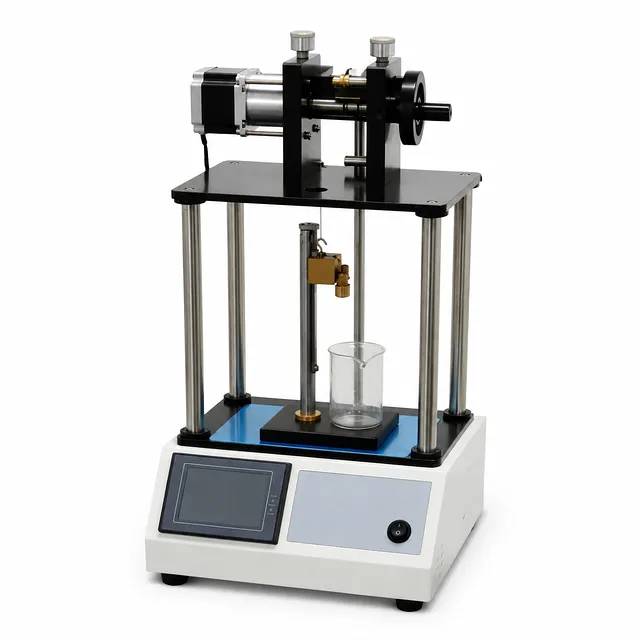

Esta máquina de recubrimiento por inmersión controlada por PLC está diseñada para el recubrimiento por inmersión y extracción vertical de muestras en materiales de película delgada en fase líquida. Un cable de elevación de precisión baja la muestra dentro de la solución de recubrimiento, la mantiene durante un periodo definido y la extrae a una velocidad controlada. El proceso permite formar una película delgada de espesor controlado sobre la superficie de la muestra mediante ciclos repetibles de inmersión, extracción y secado.

El equipo ofrece un control programable de la velocidad de extracción, el tiempo de inmersión, la velocidad de entrada, el número de ciclos y el tiempo de secado. Su superficie compacta permite un uso eficiente en el laboratorio cuando el espacio de trabajo es limitado, mientras que el método de operación sencillo ayuda a los nuevos usuarios a establecer rápidamente procedimientos de recubrimiento fiables. Se puede configurar un horno de secado opcional a temperatura constante cuando el crecimiento de la película debe realizarse en condiciones térmicas controladas.

Diseñada para entornos de laboratorio, esta unidad combina un motor paso a paso de alta precisión, reducción de vibraciones del motor suspendido, funcionamiento mediante pantalla táctil y certificación CE. El amplio rango de operación, el movimiento controlado, la limpieza sencilla y el bajo consumo de energía hacen que sea adecuada para trabajos de investigación repetitivos en condiciones exigentes de laboratorios académicos, institucionales e industriales.

Características principales

• Control de programas mediante PLC: El sistema de control basado en PLC permite a los usuarios configurar y ajustar la velocidad de extracción, la duración de la inmersión, la velocidad de entrada, el tiempo de secado y el número de ciclos de inmersión y extracción. Esto favorece una ejecución uniforme del proceso en muestras repetidas.

• Amplio rango de velocidades de extracción: La velocidad de extracción ajustable de 1 mm/min a 200 mm/min proporciona un control práctico sobre el comportamiento del recubrimiento y las condiciones de formación de la película para diferentes materiales en fase líquida y requisitos de las muestras.

• Inmersión y secado programables: Los tiempos de inmersión y secado pueden configurarse entre 1 y 999 segundos. La temporización definida ayuda a mantener una secuencia de recubrimiento repetible y reduce las variaciones causadas por la operación manual.

• Procesamiento controlado de múltiples ciclos: El sistema admite de 1 a 20 ciclos de elevación, lo que permite establecer rutinas de recubrimiento repetidas sin reiniciar manualmente cada movimiento. Esto resulta útil cuando se requieren procedimientos de deposición multicapa o repetidos.

• Motor paso a paso de alta precisión: El motor paso a paso de precisión proporciona un movimiento vertical controlado y permite posicionar las muestras con exactitud y repetibilidad durante la inmersión y la extracción.

• Diseño de reducción de vibraciones: La disposición del motor suspendido ayuda a reducir las vibraciones durante el funcionamiento. El movimiento estable es importante cuando la calidad del recubrimiento depende de una extracción uniforme de la muestra y de una interacción controlada entre el líquido y la película.

• Interfaz de pantalla táctil a color: La pantalla táctil a color simplifica la introducción y el ajuste de parámetros. Los operadores pueden configurar directamente los ajustes del proceso en la máquina, lo que facilita una preparación eficiente tanto para investigadores experimentados como para usuarios principiantes.

• Construcción compacta para laboratorio: Con unas dimensiones de 320 mm x 260 mm x 560 mm, el equipo ocupa poco espacio en la mesa y ofrece al mismo tiempo el recorrido vertical y la capacidad de manipulación de muestras necesarios. Su diseño compacto es ideal para laboratorios con áreas de trabajo limitadas.

• Mantenimiento sencillo: La estructura simple y la disposición accesible de la zona de trabajo facilitan la limpieza rutinaria después de las operaciones de recubrimiento. Esto ayuda a los laboratorios a mantener un espacio de trabajo ordenado y a preparar la unidad para experimentos posteriores.

• Funcionamiento certificado y de bajo consumo: La certificación CE permite su uso en entornos profesionales de laboratorio, mientras que la potencia nominal de 50 W ayuda a mantener bajo el consumo operativo habitual. El equipo no requiere agua, gas comprimido ni una instalación de ventilación específica.

Aplicaciones

Especificaciones técnicas

El entorno de instalación debe mantenerse dentro de las condiciones especificadas de altitud, temperatura y humedad para favorecer un funcionamiento estable. La unidad requiere una conexión eléctrica de CA 220 V, 50 Hz con una puesta a tierra fiable. No se necesitan sistemas de agua, gas ni ventilación específica, lo que simplifica su instalación en laboratorios universitarios, institutos de investigación y empresas.

La mesa de trabajo debe disponer de un espacio mínimo de 800 mm x 600 mm x 700 mm y soportar más de 200 kg. Estos requisitos proporcionan una base estable para el equipo de 17 kg y las actividades relacionadas con la manipulación de muestras. Antes de la instalación, los usuarios deben confirmar que la mesa esté nivelada, sea suficientemente rígida y esté situada de forma que el operador tenga un acceso claro a la pantalla táctil y al área de recubrimiento.

El sistema de movimiento admite una carga máxima de elevación de 100 g y está diseñado para muestras de 75 mm x 25 mm x 2.5 mm. La longitud efectiva de inmersión es de 60 mm. Los usuarios pueden configurar los parámetros de movimiento y temporización según el material de recubrimiento, la geometría de la muestra y el protocolo de investigación, siempre que la configuración seleccionada permanezca dentro de los límites indicados de carga, dimensiones y recorrido.

Para los procesos que requieren estabilidad térmica durante la formación de la película, el horno de secado opcional a temperatura constante ofrece una configuración ampliada. Esta opción permite realizar la etapa de secado bajo una condición de temperatura controlada cuando dicho requisito forma parte del método experimental. La unidad básica sigue siendo adecuada para estudios estándar programados de inmersión, extracción y tiempos de secado sin necesidad del horno opcional.

Por qué elegir este producto

• Ejecución repetible del proceso: Los ajustes programables de velocidad, inmersión, secado y ciclos reducen la dependencia de la temporización manual y ayudan a los laboratorios a producir condiciones experimentales más uniformes.

• Rendimiento mecánico de precisión: El motor paso a paso de alta precisión y el diseño de reducción de vibraciones mediante motor suspendido favorecen un movimiento vertical suave y estable para operaciones de recubrimiento controladas.

• Integración eficiente en el laboratorio: La superficie compacta, la baja potencia nominal de 50 W y la ausencia de requisitos de agua, gas o ventilación específica simplifican la instalación y conservan un valioso espacio de trabajo.

• Calidad y conformidad profesionales: La certificación CE, el control mediante pantalla táctil y la estructura práctica orientada al laboratorio permiten un uso fiable en entornos académicos, de investigación e industriales.

• Configuración flexible: El equipo admite parámetros de recubrimiento ajustables y puede combinarse con un horno de secado opcional a temperatura constante para experimentos que requieren condiciones térmicas de secado controladas.

Contáctenos para solicitar una cotización y asesoramiento sobre la configuración específica para su proceso de recubrimiento de películas delgadas.
