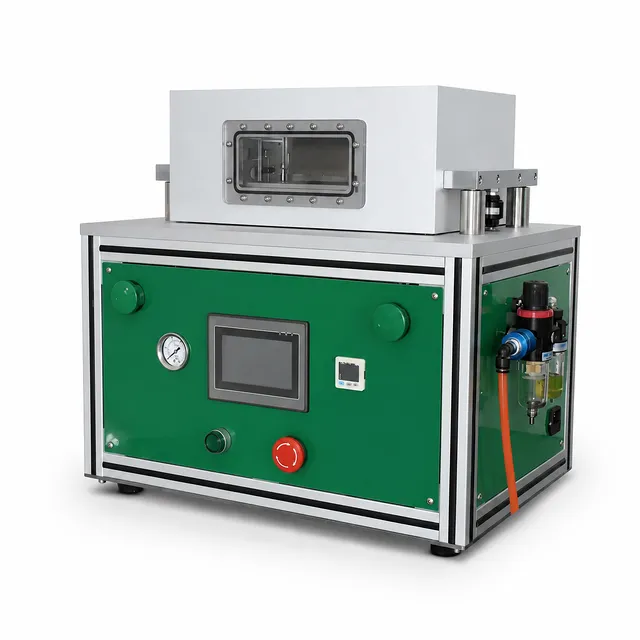

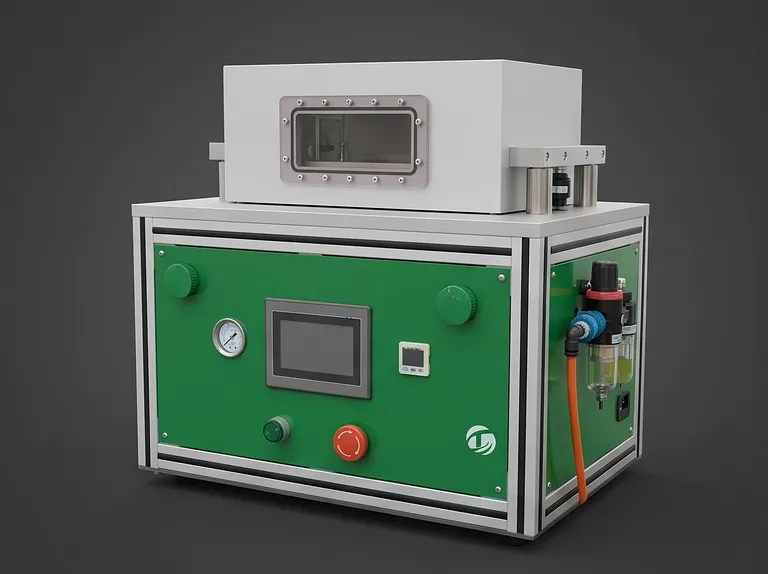

Máquina de sellado final al vacío secundario para celdas tipo bolsa (Pouch Cell)

Descripción del producto

Este sistema está diseñado para la etapa de perforación y sellado final al vacío secundario en la producción de celdas tipo bolsa. Combina una cámara sellada de aleación de aluminio, procesamiento de vacío controlado, cabezales de sellado térmico ajustables y accionamiento neumático en una estación de trabajo compacta. El resultado es un proceso repetible para cerrar los bordes de las celdas tipo bolsa después de la operación de perforación requerida, ayudando a los laboratorios y líneas piloto a controlar la condición crítica del empaque final antes del manejo o evaluación posterior de la celda.

El equipo está destinado a baterías tipo bolsa de diferentes tamaños, con un ajuste conveniente para adaptarse a los formatos de celda cambiantes. Es relevante para laboratorios de investigación de baterías, entornos de fabricación piloto, equipos de desarrollo de materiales avanzados y organizaciones que necesitan una estación dedicada para el sellado al vacío secundario. La temperatura, presión, tiempo y condiciones de vacío ajustables permiten alinear el proceso con el material de la bolsa y los requisitos de producción aplicables.

Construida para una operación repetida y exigente, la unidad utiliza cabezales de sellado de cobre para una transferencia de calor efectiva y un movimiento guiado por cilindros para una alineación controlada. La cámara es resistente a la corrosión y estructuralmente robusta, mientras que los mecanismos superior e inferior guiados soportan bordes sellados paralelos y un cierre de cámara confiable. Estas opciones de diseño se centran en la consistencia del proceso, el calentamiento eficiente y la operación práctica en entornos técnicos con espacio limitado.

Características principales

• Función de perforación automática: La función de perforación automática integrada admite el paso de perforación requerido dentro del proceso de sellado final al vacío secundario. Integrar esta operación en la estación de trabajo ayuda a simplificar el manejo entre los pasos relacionados del acabado de la celda tipo bolsa.

• Cabezales de sellado térmico de cobre: Los cabezales de sellado están fabricados en cobre para proporcionar un fuerte rendimiento de transferencia de calor. La transferencia térmica eficiente favorece un comportamiento de calentamiento productivo, ayuda a reducir el consumo de energía en comparación con productos similares y mejora la eficiencia de trabajo durante los ciclos de sellado repetidos.

• Presión de sellado ajustable: Una válvula reguladora de presión permite ajustar la presión de los cabezales de sellado superior e inferior. Esto brinda a los operadores una forma directa de establecer la fuerza de sellado térmico para diferentes parámetros de proceso y requisitos de celdas tipo bolsa.

• Rendimiento de temperatura controlado: La temperatura del cabezal de sellado es ajustable desde temperatura ambiente hasta 250°C con una precisión de control de temperatura de ±1.5°C. Este rango operativo controlado permite la selección de la condición térmica adecuada para el material de la bolsa y el proceso de sellado que se esté utilizando.

• Movimiento guiado del cabezal: Los cilindros impulsan los cabezales de sellado superior e inferior a través de dos manguitos de guía lineal. El arreglo proporciona un movimiento vertical flexible y una guía precisa, apoyando el requisito de paralelismo del borde sellado una vez completado el proceso.

• Accionamiento guiado de la cubierta de la cámara: La cubierta de la cámara es accionada por cilindros y guiada por manguitos de guía lineal. Un movimiento suave y guiado con precisión ayuda a que la cubierta cumpla con el requisito de sellado de la cámara durante la operación de vacío.

• Construcción de cámara resistente a la corrosión: La cámara está hecha de aleación de aluminio, combinando resistencia a la corrosión con una forma estructural firme. Esta construcción es adecuada para el uso regular en laboratorios o líneas piloto donde la integridad de la cámara y la estabilidad operativa son importantes.

• Ciclo de sellado configurable: El tiempo de sellado térmico es ajustable de 0 a 99 segundos, mientras que la presión térmica es ajustable de 0 a 7 Kg/cm². Estos ajustes permiten configurar el ciclo de sellado según la ventana de proceso requerida en lugar de estar fijado a una sola especificación de bolsa.

• Compatibilidad con bolsas de múltiples tamaños: La unidad puede utilizarse con baterías de diferentes especificaciones, y el ajuste se describe como simple y conveniente. Su longitud de ancho de sellado de 340 mm y su tamaño máximo de borde de sellado de 310 mm proporcionan un entorno de trabajo definido para formatos de celdas tipo bolsa dentro de los límites establecidos.

• Estación de trabajo neumática compacta: El equipo combina vacío, sellado térmico, perforación y movimiento neumático en un factor de forma pequeño y ligero. Requiere una bomba de vacío suministrada por el comprador y una fuente de aire comprimido de 0.5～0.7 Mpa, lo que hace que las interfaces de servicios públicos requeridas sean claras para la planificación de la instalación.

Aplicaciones

Especificaciones técnicas

Por qué elegir este producto

• Diseñado para un sellado de bolsas repetible: Los cabezales de sellado de cobre, la presión ajustable, el sellado térmico temporizado y la precisión de control de temperatura de ±1.5°C proporcionan los controles clave necesarios para establecer un proceso de sellado final secundario consistente.

• Construido en torno a la alineación mecánica: El movimiento accionado por cilindros con soporte de guía lineal está diseñado para un desplazamiento flexible y preciso. El arreglo de cabezal de sellado guiado admite el requisito de paralelismo para los bordes de la bolsa sellada, mientras que la cubierta de la cámara guiada respalda el rendimiento del sellado de la cámara.

• Diseñado para un uso técnico exigente: La cámara de aleación de aluminio resistente a la corrosión proporciona una base estructural firme para la operación repetida del proceso de vacío. Los requisitos claramente definidos de vacío, aire comprimido, electricidad y calefacción ayudan a las instalaciones a evaluar las necesidades de integración antes de la adquisición.

• Adaptable dentro de una ventana de proceso definida: La temperatura, presión, tiempo de sellado ajustables y el soporte para diferentes especificaciones de batería permiten configurar la estación de trabajo para diversos parámetros de proceso de celdas tipo bolsa. Las dimensiones de sellado y el rango de espesor establecidos brindan a los compradores límites concretos para adaptar la unidad a su formato de celda.

• Inversión práctica para trabajo de laboratorio y piloto: La perforación automática, las dimensiones compactas y un conjunto enfocado de controles neumáticos y térmicos reúnen las tareas relacionadas con el acabado de bolsas en una sola plataforma de equipo. Esto respalda una operación eficiente mientras se preserva la capacidad de ajuste necesaria en entornos de desarrollo y lotes pequeños.

Contáctenos para obtener una cotización o una solución personalizada adaptada a su formato de celda tipo bolsa, requisitos de sellado y condiciones de servicios públicos disponibles.
