Pouch Cell Assembly Equipment

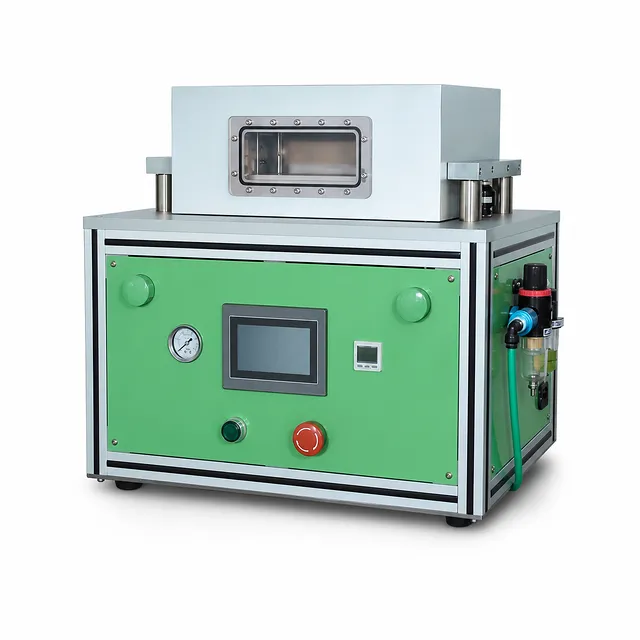

Máquina de sellado al vacío secundario para celdas tipo bolsa con perforación automática
Número de artículo : RB37
El precio varía según Especificaciones y personalizaciones
- Tamaño máximo de sellado
- 200 mm o 300 mm
- Temperatura del cabezal de sellado
- Temperatura ambiente hasta 250°C ajustable; precisión de control ±1.5°C
- Nivel de vacío
- ≤ -96 kPa; bomba de vacío suministrada por el comprador
Envío:
Contáctanos para obtener detalles de envío. ¡Disfruta! Garantía de envío a tiempo.
Por Qué Elegirnos
Proceso de pedido fácil, productos de calidad y soporte dedicado para el éxito de su negocio.
Descripción del producto

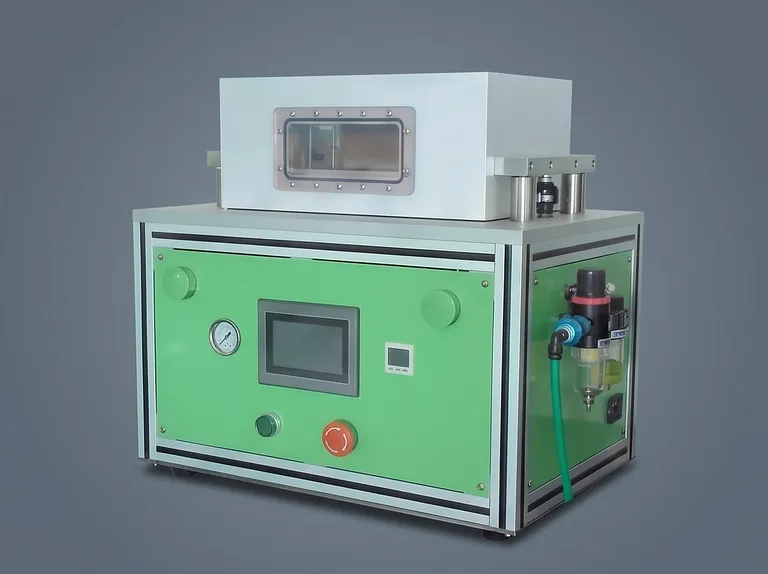

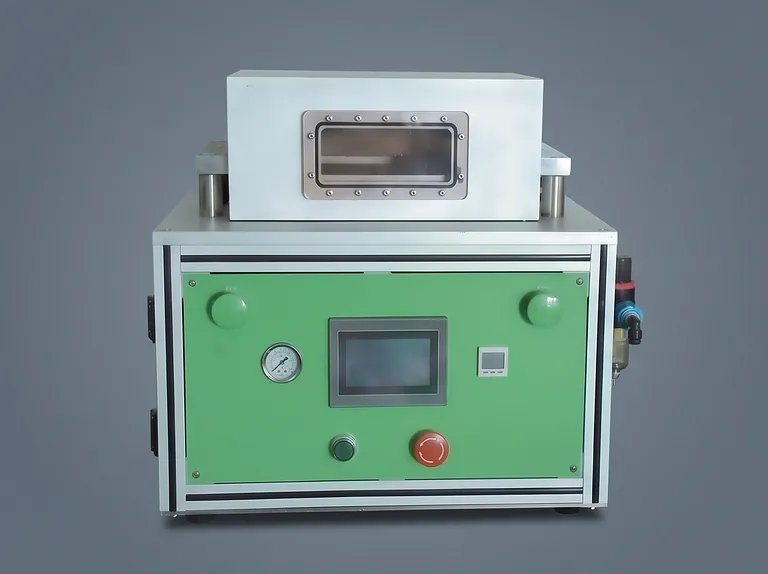

Este sistema está diseñado para el proceso de perforación automática y sellado final al vacío secundario utilizado en baterías tipo bolsa (pouch cells). Combina la evacuación por vacío, el termosellado controlado, la presión ajustable y la operación de perforación integrada en una unidad compacta. El equipo permite un cierre repetible de las bolsas, ayudando a los operadores a mantener condiciones de sellado consistentes en los flujos de trabajo de producción de baterías y desarrollo en laboratorio.
La unidad es adecuada para la investigación de celdas tipo bolsa, producción piloto, laboratorios de ensamblaje de baterías e instalaciones de materiales avanzados que trabajan con diferentes especificaciones de batería. Sus parámetros de sellado ajustables se adaptan a múltiples tamaños de producto y requisitos de proceso, mientras que su diseño compacto la hace práctica para bancos de trabajo, celdas de producción y entornos de investigación con espacio limitado.
Construido con una cámara de aleación de aluminio resistente a la corrosión, movimiento neumático guiado y cabezales de sellado de cobre, el equipo está diseñado para un funcionamiento estable bajo uso repetido. La guía lineal precisa ayuda a mantener un sellado paralelo, mientras que la temperatura y la presión ajustables proporcionan el control de proceso necesario para un empaquetado confiable de las celdas tipo bolsa.
Características principales
-
Perforación automática integrada: El sistema incluye una función de perforación automática para el proceso de sellado secundario de la batería tipo bolsa, lo que reduce la intervención manual y mejora la consistencia del flujo de trabajo.
-
Cabezales de sellado de cobre eficientes: La construcción en cobre proporciona una transferencia de calor efectiva, ayudando a reducir el consumo de energía y a mejorar la eficiencia térmica durante los ciclos de sellado repetidos.
-
Temperatura de sellado ajustable: Los cabezales de sellado operan desde temperatura ambiente hasta 250 °C, permitiendo a los usuarios seleccionar las condiciones de proceso adecuadas para diferentes materiales de bolsa y requisitos de empaquetado de baterías.
-
Regulación precisa de la temperatura: La precisión en el control de temperatura de ±1.5 °C permite un termosellado repetible y ayuda a reducir la variación entre lotes de producción o muestras de laboratorio.
-
Presión de sellado regulada: La presión de los cabezales superior e inferior se puede ajustar mediante una válvula reguladora de presión en un rango de 0 a 7 kg/cm², lo que permite adaptar el proceso a diferentes estructuras de bolsa y condiciones de sellado.
-
Movimiento neumático guiado: Los cilindros neumáticos accionan los cabezales de sellado superior e inferior a través de dos manguitos de guía lineal. Esta disposición proporciona un movimiento suave, una guía precisa y un paralelismo mejorado tras el sellado.
-
Movimiento confiable de la cámara: La cámara es accionada neumáticamente y guiada por manguitos lineales para un movimiento vertical estable. La guía precisa ayuda a mantener la integridad del sellado y un rendimiento constante del encapsulado al vacío.
-
Compatibilidad flexible del producto: El sistema de sellado puede adaptarse a diferentes especificaciones de batería, con un ajuste simple y conveniente para cambiar las dimensiones del producto.
-
Construcción industrial compacta: El equipo combina una forma atractiva y compacta con un peso reducido, lo que facilita su instalación en laboratorios de baterías, líneas piloto y áreas de producción a pequeña escala.
Aplicaciones
| Aplicación | Descripción | Beneficio clave |
|---|---|---|
| Ensamblaje de baterías de litio tipo bolsa | Realiza la perforación automática y el sellado final al vacío secundario tras el llenado de la celda y las operaciones de sellado preliminar. | Favorece un cierre consistente de la batería y reduce el gas residual durante el empaquetado final. |
| Investigación y desarrollo de baterías | Proporciona temperatura, presión, tiempo de sellado y dimensiones de sellado ajustables para formatos experimentales de celdas tipo bolsa. | Permite a los investigadores evaluar los parámetros del proceso sin cambiar toda la plataforma del equipo. |
| Producción piloto de baterías | Soporta operaciones de sellado repetidas para la fabricación de celdas en lotes pequeños y a escala piloto. | Ofrece condiciones de proceso repetibles con un diseño compacto y una velocidad operativa práctica. |
| Investigación de baterías de estado sólido y avanzadas | Puede utilizarse para celdas tipo bolsa que requieren sellado al vacío controlado durante el desarrollo de materiales y celdas. | Ayuda a mantener condiciones de empaquetado estables para arquitecturas de celdas experimentales. |
| Validación de calidad y procesos de baterías | Permite el ajuste controlado de la presión de sellado, la temperatura y el tiempo de permanencia durante la verificación del proceso. | Facilita la identificación de ventanas de sellado adecuadas y la comparación del rendimiento de las muestras. |
| Laboratorios universitarios e industriales | Proporciona una solución de sellado de bolsas dedicada para ingeniería de baterías, ciencia de materiales e instalaciones de investigación académica. | Combina un funcionamiento sencillo, un ajuste flexible y una baja demanda de instalación. |
Especificaciones técnicas
Las siguientes especificaciones se aplican a las configuraciones suministradas. Las dos variantes se diferencian por el tamaño máximo de sellado y sus dimensiones correspondientes listadas.
| Parámetro | RB37-200 | RB37-300 |
|---|---|---|
| Función del producto | Perforación automática y sellado final al vacío secundario para baterías tipo bolsa | Perforación automática y sellado final al vacío secundario para baterías tipo bolsa |
| Material de la cámara | Aleación de aluminio; resistente a la corrosión y estructuralmente robusta | Aleación de aluminio; resistente a la corrosión y estructuralmente robusta |
| Nivel de vacío | ≤ -96 kPa; bomba de vacío suministrada por el comprador | ≤ -96 kPa; bomba de vacío suministrada por el comprador |
| Temperatura del cabezal de sellado | Temperatura ambiente a 250 °C, ajustable | Temperatura ambiente a 250 °C, ajustable |
| Precisión del control de temperatura | ±1.5 °C | ±1.5 °C |
| Presión de termosellado | 0–7 kg/cm², ajustable | 0–7 kg/cm², ajustable |
| Tiempo de termosellado | 0–99 segundos, ajustable | 0–99 segundos, ajustable |
| Ancho de sellado | 5 ± 0.4 mm, según los requisitos del cliente | 5 ± 0.4 mm, según los requisitos del cliente |
| Tamaño máximo de sellado | 200 mm | 300 mm |
| Rango de espesor sellado | 60–300 μm | 60–300 μm |
| Precisión del espesor de sellado | Diferencia de espesor entre dos puntos cualesquiera <15 μm | Diferencia de espesor entre dos puntos cualesquiera <15 μm |
| Consumo de aire | Aproximadamente 0.2 L de aire comprimido por sellado | Aproximadamente 0.2 L de aire comprimido por sellado |
| Velocidad operativa neumática | ≥180 ciclos/h | ≥180 ciclos/h |
| Potencia | 800 W | 800 W |
| Fuente de alimentación | 220 V / 50 Hz | 220 V / 50 Hz |
| Fuente de aire comprimido | 0.5–0.7 MPa | 0.5–0.7 MPa |
| Dimensiones generales | L520 × A400 × A600 mm | L500 × A350 × A500 mm |
| Perforación automática | Incluida | Incluida |
| Accionamiento del cabezal de sellado | Cilindro neumático con dos manguitos de guía lineal | Cilindro neumático con dos manguitos de guía lineal |
| Accionamiento de la cámara | Cilindro neumático con guía de manguito lineal | Cilindro neumático con guía de manguito lineal |
El rango de temperatura ajustable es adecuado para procesos de sellado de bolsas que requieren una entrada de calor controlada, mientras que la precisión de control de ±1.5 °C ayuda a mantener condiciones térmicas estables durante la operación repetida. La presión de sellado y el tiempo de permanencia pueden ajustarse de forma independiente para adaptarse a diferentes materiales de empaquetado, espesores de bolsa y requisitos de desarrollo de procesos.
La especificación de vacío se establece en ≤ -96 kPa, siendo la bomba de vacío proporcionada por el comprador. Esta disposición permite integrar el equipo con la fuente de vacío seleccionada por la instalación y la infraestructura existente del laboratorio o línea piloto. Los compradores deben confirmar que la bomba y las conexiones disponibles sean adecuadas para el requisito de vacío especificado antes de la instalación.
El rango de espesor de sellado de 60–300 μm y la diferencia declarada de menos de 15 μm entre dos puntos de sellado cualesquiera proporcionan controles útiles para la consistencia del cierre de la bolsa. El ancho de sellado de 5 ± 0.4 mm se indica según los requisitos del cliente, lo que permite alinear la configuración de sellado con el diseño de la batería y el proceso de empaquetado previstos.
¿Por qué elegir este producto?
-
Diseñado para un paso de sellado secundario completo: La perforación automática y el sellado final al vacío están integrados en un sistema dedicado, lo que reduce la manipulación entre las etapas del proceso y favorece un flujo de trabajo más consistente.
-
Diseño mecánico orientado a la precisión: El accionamiento neumático con manguitos de guía lineal favorece un movimiento suave, una alineación precisa y un sellado paralelo a lo largo de ciclos repetidos.
-
Transferencia de calor eficiente: Los cabezales de sellado de cobre transfieren el calor de manera efectiva, ayudando a mejorar la respuesta térmica y a reducir el uso de energía en comparación con materiales de sellado menos conductores.
-
Control de proceso flexible: La temperatura, la presión y el tiempo de sellado ajustables permiten que la misma plataforma de equipo soporte diferentes formatos de baterías tipo bolsa y condiciones de desarrollo.
-
Formato práctico para laboratorios y líneas piloto: Sus dimensiones compactas, baja complejidad operativa y compatibilidad con la infraestructura de vacío suministrada por el comprador hacen que el sistema sea adecuado para entornos de I+D de baterías y producción a pequeña escala.
Contáctenos para obtener una cotización, orientación sobre la configuración o una solución de sellado adaptada a las dimensiones de sus celdas tipo bolsa y a los requisitos de su proceso.
