Pouch Cell Assembly Equipment

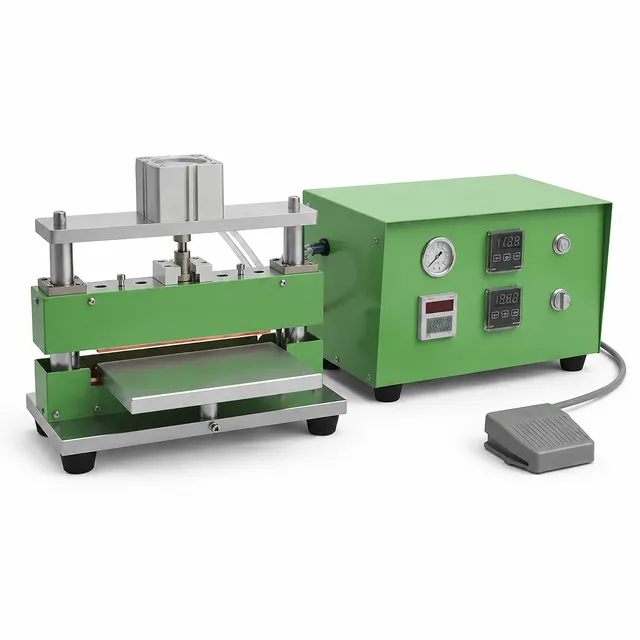

Máquina selladora de bolsas de celdas tipo Split para parte superior y lateral
Número de artículo : RB35
El precio varía según Especificaciones y personalizaciones
- Temperatura de sellado
- Molde superior estándar 180℃; molde inferior estándar 180℃
- Tiempo de sellado
- Estándar 2S-3S (0-99s ajustable)
- Requisito de aire comprimido
- ≥5kg/cm2
Envío:
Contáctanos para obtener detalles de envío. ¡Disfruta! Garantía de envío a tiempo.
Por Qué Elegirnos
Proceso de pedido fácil, productos de calidad y soporte dedicado para el éxito de su negocio.
Descripción del producto

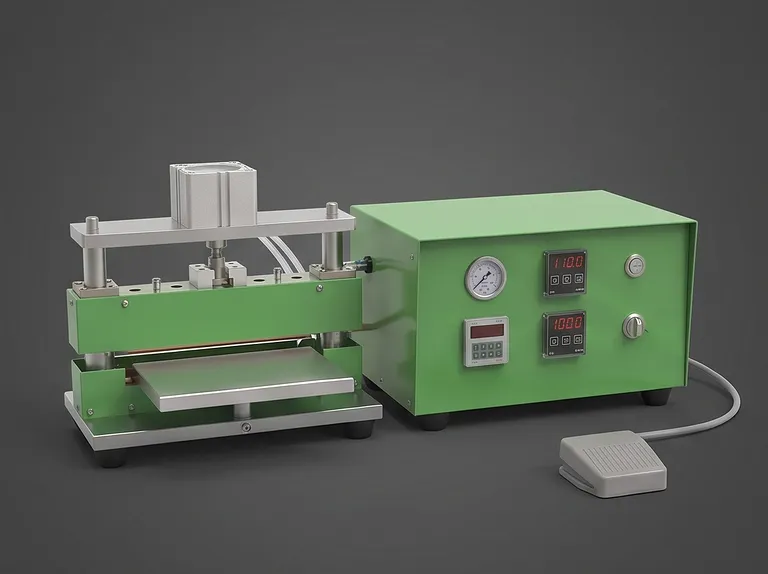

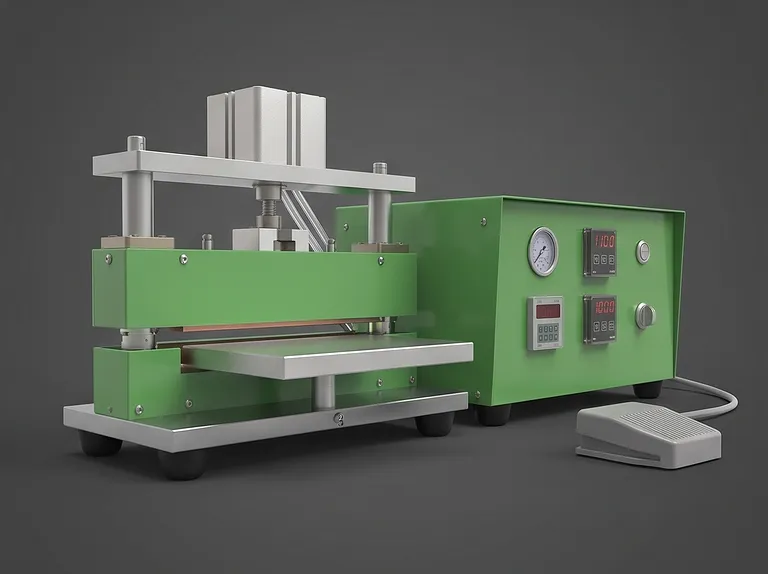

Este sistema de termosellado tipo split está diseñado para sellar los bordes superior y lateral de celdas tipo bolsa de iones de litio. Aplica calor y presión controlada a la película de embalaje de aluminio-plástico, ablandando el material hacia su estado de fusión para que las capas puedan unirse por compresión en un sellado limpio y consistente. El mismo equipo admite tanto el sellado superior como el lateral sin necesidad de cambiar el cabezal de sellado.
La unidad es adecuada para flujos de trabajo de fabricación de celdas tipo bolsa en investigación de baterías de litio, desarrollo a escala piloto y producción de laboratorio. Su configuración separada permite colocar la sección de termosellado dentro de una caja de guantes (glovebox), lo que permite procesos que requieren un entorno de trabajo controlado mientras se mantienen accesibles los controles operativos.
Los cabezales de sellado de cobre, el accionamiento neumático, la alineación por guía lineal, la presión ajustable y las temperaturas superior e inferior ajustables de forma independiente proporcionan el control de proceso necesario para un sellado repetible. El equipo compacto está diseñado para ofrecer marcas de sellado planas y uniformes, así como perfiles de borde visualmente limpios en diferentes tamaños de celdas tipo bolsa.
Características clave
-
Compatibilidad con cajas de guantes (Split-Type): La sección de termosellado está separada de la unidad principal y puede colocarse dentro de una caja de guantes para operaciones de sellado de celdas tipo bolsa en entornos controlados. Esta configuración ayuda a los laboratorios a integrar el equipo en flujos de trabajo de atmósfera protegida existentes.
-
Sellado superior y lateral sin cambios de herramientas: La disposición de sellado realiza tanto el sellado del borde superior como el del lateral sin reemplazar el molde o el cabezal de sellado. Esto reduce el trabajo de configuración cuando los pasos de producción requieren diferentes orientaciones de sellado de los bordes de la bolsa.
-
Cabezales de termosellado de cobre: Los cabezales de sellado están fabricados en cobre para promover una transferencia de calor efectiva desde los elementos calefactores de resistencia a la película de embalaje. La conducción térmica eficiente reduce el consumo de energía y respalda una operación productiva y estable.
-
Temperaturas de cabezal ajustables de forma independiente: Las temperaturas de los cabezales de sellado superior e inferior se pueden configurar a través de los botones del panel del controlador de temperatura, mientras que el valor de temperatura actual se muestra para el monitoreo del proceso. Los ajustes estándar para ambos cabezales son de 180℃.
-
Presión de sellado neumática ajustable: Una válvula reguladora de presión permite a los operadores ajustar la presión aplicada por los cabezales de sellado superior e inferior. Esto permite que el equipo se adapte a diferentes requisitos de parámetros de proceso para la unión de películas de aluminio-plástico.
-
Movimiento neumático con guía lineal: Los cabezales de sellado superior e inferior son accionados por cilindros y guiados por dos manguitos de guía lineal. Esta disposición proporciona un movimiento vertical flexible y una guía precisa, ayudando a mantener el paralelismo requerido después del sellado de los bordes.
-
Tiempo de permanencia de sellado ajustable: El tiempo de sellado estándar es de 2S-3S, con un rango ajustable de 0-99s. El amplio rango de configuración del tiempo de permanencia brinda a los equipos de proceso un punto de control práctico al establecer o refinar las condiciones de sellado.
-
Adaptación flexible al tamaño de la celda: El equipo se puede utilizar con celdas tipo bolsa de diferentes especificaciones, con un ajuste sencillo y sin necesidad de cambiar los cabezales de sellado. Esto ayuda a los laboratorios que trabajan con múltiples formatos de celda o etapas de desarrollo.
-
Resultados de sellado compactos y limpios: La estructura compacta está diseñada para producir impresiones de sellado suaves y uniformes con una apariencia de borde terminado limpio. La guía constante del cabezal y la presión controlada respaldan un acabado de paquete de celda tipo bolsa más presentable.
Aplicaciones
| Aplicación | Descripción | Beneficio clave |
|---|---|---|
| Sellado del borde superior de celdas tipo bolsa de iones de litio | Sella el borde superior del embalaje de película de aluminio-plástico durante la fabricación de la celda mediante conducción de calor y compresión controlada. | Produce un sello superior unido con temperatura, presión y tiempo de sellado ajustables. |
| Sellado del borde lateral de celdas tipo bolsa de iones de litio | Sella los bordes laterales de la celda utilizando la misma disposición de cabezal de sellado que se usa para el trabajo del borde superior. | Admite dos operaciones esenciales de sellado de bordes sin reemplazar el molde o el cabezal de sellado. |
| Investigación de baterías basada en caja de guantes | Coloca la sección de termosellado separada dentro de una caja de guantes para el trabajo con celdas en un entorno controlado. | Permite la integración con flujos de trabajo de cajas de guantes de laboratorio a través de la configuración tipo split. |
| Laboratorios de desarrollo de materiales y celdas de batería | Proporciona un paso de sellado configurable para laboratorios que evalúan diferentes especificaciones de celdas y configuraciones de proceso. | La presión ajustable y el tiempo de sellado de 0-99s admiten ajustes de proceso orientados al desarrollo. |
| Ensamblaje de celdas tipo bolsa a escala piloto | Admite tareas repetidas de sellado superior y lateral donde los operadores requieren ajustes simples entre diferentes especificaciones de batería. | Reduce el esfuerzo de cambio, ya que los diferentes tamaños de celda no requieren el reemplazo del cabezal de sellado. |
| Verificación del proceso de embalaje de celdas tipo bolsa | Permite a los equipos establecer y revisar el efecto de la temperatura, presión y tiempo de permanencia establecidos en el borde final del paquete. | La visualización de la temperatura actual y los ajustes de proceso ajustables mejoran la visibilidad de los parámetros durante las pruebas. |
| Unión térmica de película de aluminio-plástico | Aplica calor de cabezales de cobre y fuerza de compresión para ablandar el material de embalaje hacia la fusión para la unión por presión. | La transferencia de calor eficiente del cobre respalda el sellado térmico con conciencia energética. |
| Formación académica en fabricación de baterías | Proporciona un método de sellado por calor y presión claro para enseñar operaciones de embalaje de celdas en entornos de laboratorio. | El controlador, regulador y ajustes de tiempo directos hacen que las variables clave de sellado sean accesibles. |
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Número de artículo del producto | RB35 |
| Aplicación principal | Sellado de borde superior y lateral de baterías de iones de litio tipo bolsa |
| Método de sellado | El tubo de calentamiento por resistencia transfiere calor a los cabezales de sellado de cobre; la conducción de calor actúa sobre la película de aluminio-plástico bajo presión para la unión por fusión por compresión |
| Configuración de sellado | Sellado superior y sellado lateral sin cambiar el molde |
| Sección de termosellado | Tipo split; la parte de termosellado se puede colocar en una caja de guantes |
| Temperatura de sellado suave del molde superior | Estándar 180℃ |
| Temperatura del molde inferior | Estándar 180℃ |
| Ajuste de temperatura | Temperaturas de cabezal de sellado superior e inferior ajustables mediante botones del panel del controlador de temperatura; se muestra el valor de temperatura actual |
| Ajuste de presión de sellado | Ajustable mediante válvula reguladora de presión |
| Método de accionamiento | Accionamiento por cilindro neumático para cabezales de sellado superior e inferior |
| Estructura de guía | Dos manguitos de guía lineal |
| Tiempo de sellado | Estándar 2S-3S (0-99s ajustable) |
| Material del cabezal de sellado | Cobre |
| Compatibilidad de celdas | Adecuado para productos de batería de diferentes especificaciones; ajuste simple sin reemplazo del cabezal de sellado |
| Aire comprimido | ≥5kg/cm2 |
| Fuente de alimentación | AC220V/50Hz |
| Potencia | 0.5KW |
| Peso del equipo | 35Kg |
| Apariencia del sello | Marcas de sellado planas y uniformes; apariencia de borde sellado limpio |
Por qué elegir este producto
-
Diseño mecánico enfocado en el proceso: Los cabezales de sellado de cobre, el accionamiento neumático y los manguitos de guía lineal duales combinan la eficiencia térmica con un movimiento de cabezal de sellado guiado con precisión. La disposición resultante está diseñada en torno a una alineación de compresión consistente y un acabado limpio de los bordes de la bolsa.
-
Control práctico de variables críticas: La temperatura, la presión y el tiempo de sellado son ajustables desde los controles del equipo y el sistema de regulación neumática. Esto brinda a los equipos de proceso acceso directo a los parámetros que rigen las condiciones de sellado por compresión térmica.
-
Carga de configuración reducida: Una disposición de cabezal de sellado maneja tanto el sellado superior como el lateral, mientras que se pueden acomodar diferentes especificaciones de celdas tipo bolsa sin cambiar los cabezales. Esto simplifica el ajuste rutinario en diversos formatos de celdas de laboratorio.
-
Construido para trabajo en entorno controlado: La sección de termosellado separada puede operar dentro de una caja de guantes, lo que convierte al equipo en una opción práctica para flujos de trabajo de baterías de litio que necesitan que el proceso de sellado se posicione dentro de un espacio de trabajo protegido.
-
Acabado eficiente y profesional: La transferencia de calor del cobre respalda una operación energéticamente eficiente, mientras que el movimiento guiado controlado ayuda a lograr las marcas de sellado planas y uniformes y la apariencia de borde limpio que se espera en el trabajo de embalaje de celdas tipo bolsa.
Contáctenos para obtener una cotización o una solución personalizada para su proceso de sellado superior y lateral de celdas tipo bolsa de iones de litio.
