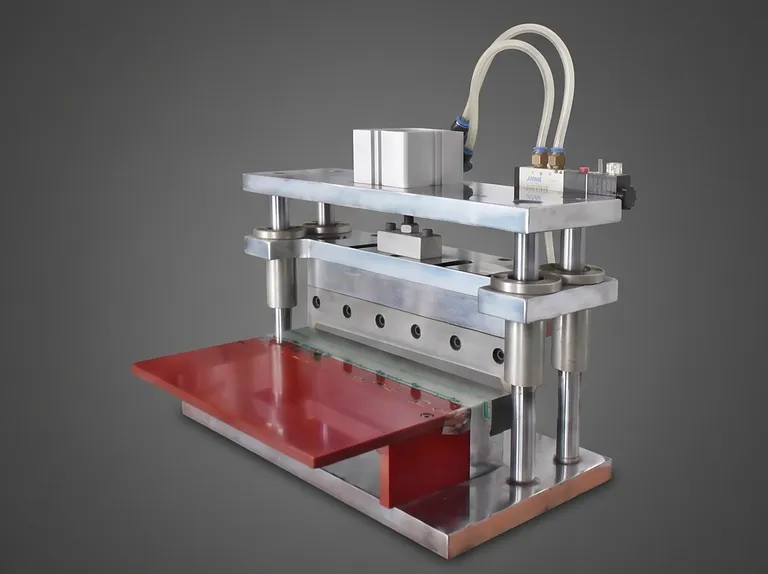

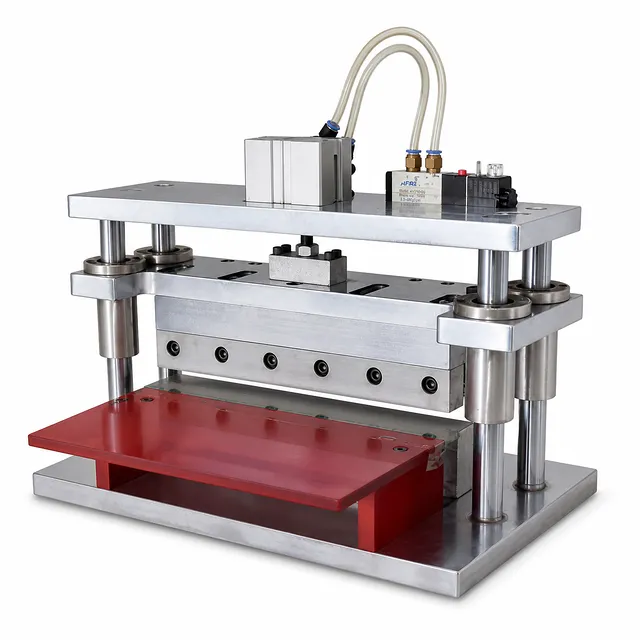

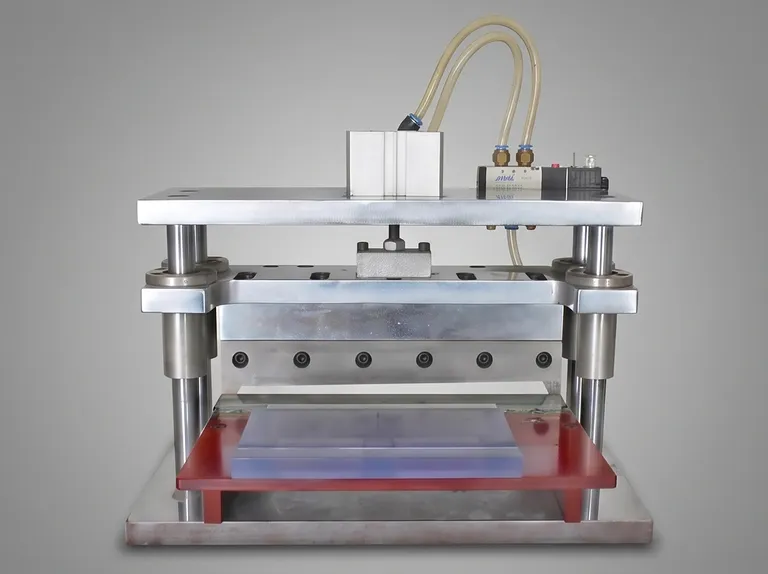

Máquina neumática de corte de bordes laterales superiores para bolsas de película de aluminio y plástico de 400 mm para baterías

Descripción general del producto

Esta máquina neumática de corte de bordes está diseñada para recortar el borde sellado superior de la película de aluminio y plástico después de la formación de la bolsa. Combina el punzonado accionado por cilindro con cuchillas superiores e inferiores a juego para proporcionar una operación de acabado controlada para el procesamiento de celdas tipo bolsa. El equipo admite una longitud de corte de 400 mm y anchos de corte ajustables, lo que permite a los operadores preparar los bordes de la película formada con un corte definido y repetible.

La unidad está destinada a laboratorios de baterías, líneas piloto, trabajos de desarrollo de celdas y procesos de producción que utilizan envases de película de aluminio y plástico. Un operador sostiene la batería en la placa de posicionamiento y acciona el pedal para completar el corte. Este método de operación directa permite un manejo eficiente durante el ensamblaje y acabado de la celda tipo bolsa, donde la geometría del borde debe gestionarse antes de los pasos posteriores del proceso.

La guía mecánica fiable es fundamental para el diseño del equipo. La cuchilla superior se guía mediante pilares de guía de bolas tipo troquel y casquillos de guía, manteniendo una alta precisión de guiado entre las cuchillas superior e inferior. Los filos de corte de acero rápido, con una dureza especificada de HRC>=58 y una disposición de corte sin holgura, proporcionan una base robusta para operaciones de corte neumático repetidas en condiciones exigentes de procesamiento de celdas.

Características clave

• Longitud de corte de 400 mm: La cuchilla está configurada para anchos de material de hasta 400 mm, lo que permite el corte de película de aluminio y plástico después de las operaciones de formación de bolsa y sellado superior.

• Acción de punzonado neumático: Un método de punzonado accionado por cilindro proporciona la acción de corte. El sistema requiere un suministro de aire de al menos 0,5 MPa para su funcionamiento.

• Guiado de cuchilla de alta precisión: Los pilares de guía de bolas tipo troquel y los casquillos de guía guían la cuchilla superior. Esta disposición está especificada para mantener una alta precisión de guiado y preservar la holgura cero entre las cuchillas superior e inferior.

• Cuchillas de acero rápido (HSS): Tanto la cuchilla superior como la inferior están fabricadas en acero rápido. Sus filos de corte afilados están destinados a una eliminación de bordes limpia y controlada durante el proceso de corte.

• Dureza de la cuchilla HRC>=58: Las herramientas de corte tienen una dureza especificada de HRC>=58. Este requisito de material favorece la durabilidad de la cuchilla en trabajos de corte repetidos.

• Ancho de corte ajustable: Un borde de tope de posicionamiento ajusta el ancho de corte de 2,5 mm a 8 mm. El ajuste ofrece a los usuarios un rango práctico para adaptar el borde acabado a los requisitos del proceso.

• Precisión de corte especificada: El equipo proporciona una precisión de corte de ±0,2 mm. Esta tolerancia definida ayuda a los equipos de proceso a evaluar la unidad frente a sus requisitos de acabado de bordes de bolsa.

• Control mediante pedal: Un interruptor de pie controla el movimiento de la cuchilla. El operador puede sostener la batería en posición con una mano, colocarla contra la placa de posicionamiento y usar el pedal para iniciar el corte.

• Placa de posicionamiento integrada: La placa de posicionamiento de la batería forma parte del conjunto mecánico y establece la ubicación de referencia para la pieza de trabajo antes del corte. Funciona junto con el borde de tope ajustable para controlar el ancho de corte.

• Configuración eléctrica compacta: El sistema eléctrico incluye una válvula solenoide y un interruptor de pie, con una configuración de alimentación de AC220V/50HZ y una potencia nominal de 500 W. La disposición admite la secuencia de accionamiento neumático sin una interfaz de operación compleja.

Aplicaciones

Especificaciones técnicas

Secuencia de operación

Enfoque de construcción mecánica

Por qué elegir este producto

• Diseñado específicamente para el acabado de bordes de bolsas: Esta unidad está configurada específicamente para recortar el borde sellado superior de la película de aluminio y plástico después de la formación de la bolsa, en lugar de aplicar un método de corte de uso general a una tarea especializada de envasado de baterías.

• Alineación mecánica guiada por precisión: La estructura de pilar de guía de bolas y casquillo de guía está diseñada para mantener una alta precisión de guiado de la cuchilla superior y una holgura cero entre el par de cuchillas. Esta construcción respalda directamente la precisión de corte especificada de ±0,2 mm.

• Construcción de corte duradera: Las cuchillas superior e inferior de acero rápido con dureza HRC≥58 proporcionan una especificación robusta de herramienta de corte para tareas de recorte neumático repetidas. Los filos de corte afilados respaldan el proceso de corte definido.

• Ajustable según los requisitos del proceso: El rango de ancho de corte de 2,5-8 mm permite configurar el equipo utilizando su borde de tope de posicionamiento, ayudando a los laboratorios y equipos de fabricación a alinear el acabado de los bordes con la configuración de bolsa requerida.

• Control sencillo del operador: El método de control mediante placa de posicionamiento e interruptor de pie crea una secuencia de trabajo clara: localizar la batería, mantenerla en su lugar y accionar el corte. La configuración eléctrica de válvula solenoide, interruptor de pie, suministro de AC220V/50HZ y potencia de 500 W respalda este diseño operativo enfocado.

Contáctenos para obtener una cotización o una solución de procesamiento de celdas tipo bolsa personalizada adaptada a sus requisitos de corte de película de aluminio y plástico.
