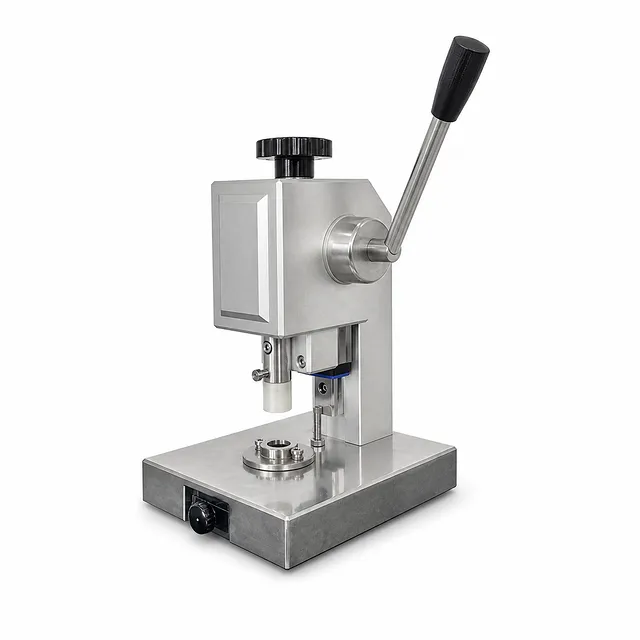

Coin Cell Disc Cutter
Máquina troqueladora de hojas de electrodos para celdas tipo botón
Número de artículo : CP01
El precio varía según Especificaciones y personalizaciones
- Grosor de material aplicable
- 0.005 a 0.5 mm
- Tamaño de perforación estándar
- Ф14 mm
- Rango de tamaño de perforación opcional
- Ф8 mm a Ф24 mm
Envío:
Contáctanos para obtener detalles de envío. ¡Disfruta! Garantía de envío a tiempo.
Por Qué Elegirnos
Proceso de pedido fácil, productos de calidad y soporte dedicado para el éxito de su negocio.
Descripción general del producto
Esta máquina troqueladora de hojas de electrodos para celdas tipo botón es una unidad manual compacta de troquelado diseñada para perforar, troquelar y formar muestras circulares a partir de materiales delgados para baterías. Está destinada a la preparación precisa de discos de electrodos, discos separadores y otras muestras laminares utilizadas en la investigación de celdas tipo botón. Con troqueles intercambiables, el equipo admite varios diámetros de perforación y mantiene una huella reducida que se adapta eficientemente a las áreas de trabajo del laboratorio.
La unidad es adecuada para hojas de electrodos positivos, hojas de electrodos negativos, papel separador y materiales delgados comparables con espesores de 0.005 a 0.5 mm. Es útil en laboratorios de investigación de baterías, departamentos universitarios de ciencia de materiales, equipos de desarrollo de celdas a escala piloto y laboratorios que preparan muestras para el ensamblaje de celdas tipo botón. El diseño compacto también permite que el equipo pase libremente por cámaras de transferencia de cajas de guantes con un diámetro superior a 200 mm.
Un riel de deslizamiento de alta precisión guía el punzón superior durante la operación, ayudando al equipo a realizar cortes precisos sin rebabas, exceso de material ni hendiduras visibles cuando se utiliza con materiales y troqueles adecuados. Su cuerpo resistente a la corrosión está diseñado para un uso prolongado en el laboratorio, mientras que el sencillo método de operación mecánica permite una configuración rápida, una limpieza sencilla y una preparación repetible y confiable de muestras.
Características principales
-
Guía mediante riel de deslizamiento de precisión: El punzón superior es guiado por un riel de deslizamiento de alta precisión, lo que ayuda a mantener un movimiento vertical controlado y una alineación exacta entre el punzón superior y el troquel inferior.
-
Rendimiento de perforación limpio: La estructura de corte está diseñada para producir muestras perforadas sin rebabas, exceso de material ni hendiduras, favoreciendo una preparación uniforme de electrodos y separadores para trabajos posteriores con celdas tipo botón.
-
Amplio rango de espesores de material: El equipo puede perforar materiales para baterías con espesores de 0.005 a 0.5 mm, incluidos electrodos positivos delgados, electrodos negativos, papel separador y materiales laminares relacionados.
-
Tamaños de troquel intercambiables: Los tamaños de troquel estándar y opcionales permiten utilizar la misma unidad con diferentes diámetros de muestra. El rango disponible se extiende de 8 mm a 24 mm según la configuración seleccionada.
-
Formato compacto para laboratorio: Con dimensiones de L110 x W150 x H235 mm, el equipo ocupa poco espacio en la mesa y resulta más fácil de colocar en laboratorios con áreas de trabajo limitadas.
-
Compatibilidad con la transferencia a cajas de guantes: El cuerpo compacto puede pasar libremente por cámaras de transferencia de cajas de guantes con un diámetro superior a 200 mm, facilitando la manipulación de materiales en entornos de atmósfera controlada.
-
Operación manual sencilla: El proceso de perforación utiliza una palanca manual. El operador coloca el material sobre la plantilla inferior y mueve la palanca para accionar el punzón superior hacia el troquel inferior.
-
Construcción resistente a la corrosión: El cuerpo está fabricado con material resistente a la corrosión para evitar la oxidación y conservar una apariencia limpia y profesional durante un servicio prolongado en el laboratorio.
-
Fácil limpieza y mantenimiento: La estructura compacta y el diseño mecánico sencillo facilitan la limpieza, la inspección y el mantenimiento rutinarios en laboratorios con necesidades frecuentes de preparación de muestras.
Aplicaciones
| Aplicación | Descripción | Beneficio principal |
|---|---|---|
| Preparación de electrodos para celdas tipo botón | Perforar discos circulares a partir de hojas de electrodos positivos y negativos antes del ensamblaje de la celda tipo botón, utilizando el diámetro de troquel seleccionado para el formato de celda requerido. | Produce geometrías de electrodos repetibles para lograr flujos de ensamblaje y pruebas más uniformes. |
| Preparación de discos separadores | Cortar papel separador y otros materiales separadores delgados en piezas redondas adecuadas para la construcción de celdas tipo botón de laboratorio. | Favorece un dimensionamiento preciso del separador y reduce el recorte manual antes del ensamblaje. |
| Investigación de materiales para baterías | Preparar muestras de materiales catódicos, anódicos y separadores recientemente desarrollados con espesores de entre 0.005 y 0.5 mm. | Proporciona un paso práctico de preparación de muestras para comparar formulaciones de materiales y condiciones de procesamiento. |
| Fabricación de celdas en caja de guantes | Transferir la unidad compacta a través de una cámara de caja de guantes con un diámetro superior a 200 mm y realizar la perforación cuando se requiere manipulación en atmósfera controlada. | Ayuda a limitar la exposición de materiales sensibles durante la preparación y la transferencia. |
| Investigación académica de ciencia de materiales | Facilitar la preparación a escala de laboratorio de muestras laminares delgadas para experimentos con baterías, estudios de procesos e investigaciones de materiales avanzados. | Ofrece una selección flexible de troqueles en un formato compacto adecuado para laboratorios de investigación compartidos. |
| Desarrollo piloto de baterías | Preparar discos repetidos de electrodos y separadores durante el desarrollo inicial de procesos y la producción de celdas tipo botón en pequeños lotes. | Mejora la repetibilidad del flujo de trabajo sin requerir un sistema de perforación automatizado de gran tamaño. |
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Número de producto | CP01 |
| Función principal | Perforación y troquelado de materiales laminares delgados |
| Materiales adecuados | Hojas de electrodos positivos para baterías, hojas de electrodos negativos para baterías, papel separador y otros materiales laminares delgados |
| Espesor aplicable del material | 0.005 a 0.5 mm |
| Tamaño de perforación estándar | Ф14 mm |
| Tamaños de perforación opcionales | Ф8 mm a Ф24 mm, según las especificaciones del cliente |
| Tamaños de troquel habituales | Ф8, Ф10, Ф12, Ф14, Ф15, Ф16, Ф17, Ф18, Ф19, Ф20 mm |
| Carrera de perforación | 25 mm |
| Método de operación | Operación manual mediante palanca |
| Guía del punzón superior | Riel de deslizamiento de alta precisión |
| Resultado del corte | Diseñado para perforar sin rebabas, exceso de material ni hendiduras |
| Característica del material del cuerpo | Material resistente a la corrosión y a la oxidación |
| Dimensiones exteriores L x W x H | L110 x W150 x H235 mm |
| Peso | 6 kg |
| Requisito de transferencia a caja de guantes | Puede pasar libremente por una cámara de transferencia de caja de guantes con un diámetro superior a 200 mm |
La configuración estándar utiliza un troquel de perforación de 14 mm, mientras que se pueden seleccionar otros diámetros de troquel dentro del rango de 8 mm a 24 mm según el tamaño de muestra requerido por el cliente. Las opciones de troquel habituales incluyen 8, 10, 12, 14, 15, 16, 17, 18, 19 y 20 mm. Esta selección cubre las necesidades habituales de laboratorio para discos circulares de electrodos y separadores, y permite configuraciones específicas para cada aplicación.
El rango de espesores aplicable es un factor importante para la selección en laboratorios de baterías. Los materiales deben tener un espesor de entre 0.005 y 0.5 mm para mantenerse dentro del alcance operativo indicado. Este rango incluye muchos recubrimientos delgados de electrodos, muestras laminares basadas en colectores de corriente, papeles separadores y materiales experimentales utilizados durante el desarrollo de celdas tipo botón. Antes de realizar el pedido, los compradores deben confirmar el diámetro de troquel requerido, el espesor del material y la geometría de la muestra para que la configuración coincida con el proceso previsto.
La operación es directa. El material que se va a cortar se coloca sobre la plantilla inferior y se mueve la palanca manual para accionar el punzón superior hacia abajo, dentro del troquel inferior. El material se separa mediante la acción de perforación, después de lo cual se puede retirar la bandeja de material para recoger las piezas terminadas. Esta disposición ofrece al personal del laboratorio un método claro y accesible para cargar el material, realizar el corte y recuperar la muestra perforada.
La carrera de perforación de 25 mm proporciona el desplazamiento vertical especificado para el punzón superior. El riel de deslizamiento de alta precisión ayuda a guiar este movimiento y favorece la alineación entre las herramientas superior e inferior. La selección correcta del troquel, la colocación adecuada del material y una técnica de operación apropiada siguen siendo importantes para obtener el resultado de corte previsto y mantener el rendimiento de las herramientas a lo largo del tiempo.
Las dimensiones exteriores compactas hacen que el equipo sea útil cuando el espacio de trabajo es limitado. El cuerpo mide 110 mm de largo, 150 mm de ancho y 235 mm de alto. Su peso de 6 kg permite a los equipos de laboratorio colocar o reubicar la unidad según sea necesario, mientras que su geometría compacta también facilita la transferencia a entornos de cajas de guantes con un diámetro de cámara superior a 200 mm.
Por qué elegir este producto
-
Diseñado específicamente para la preparación de muestras de baterías: El equipo está concebido según los requisitos prácticos de perforación de electrodos y separadores para celdas tipo botón, proporcionando a los equipos de investigación una herramienta especializada para una etapa recurrente de fabricación.
-
Alineación mecánica controlada: La guía mediante un riel de deslizamiento de alta precisión favorece un movimiento uniforme del punzón superior y contribuye a obtener cortes limpios y correctamente posicionados durante operaciones manuales repetidas.
-
Configuración flexible: Las herramientas estándar de 14 mm y los tamaños de troquel opcionales de 8 mm a 24 mm permiten adaptar la configuración a diferentes requisitos de investigación de electrodos, separadores y celdas tipo botón.
-
Construcción duradera para laboratorio: Los materiales del cuerpo resistentes a la corrosión ayudan a proteger la unidad contra la oxidación y favorecen una apariencia limpia durante el uso continuo en entornos de investigación exigentes.
-
Flujo de trabajo eficiente en atmósfera controlada: El formato compacto y la compatibilidad con la transferencia a cajas de guantes facilitan la incorporación de la perforación en procedimientos de preparación de baterías que requieren una manipulación controlada.
Para obtener una configuración de troquel adaptada al espesor de su material, al diámetro de la muestra y a su flujo de trabajo con celdas tipo botón, contáctenos para solicitar una cotización o una solución personalizada.
