Máquina de sellado de esquinas para celdas tipo bolsa (pouch)

Descripción del producto

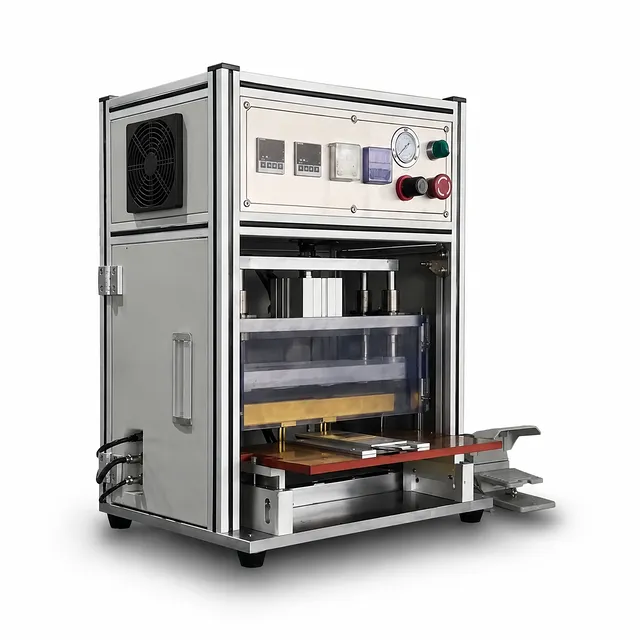

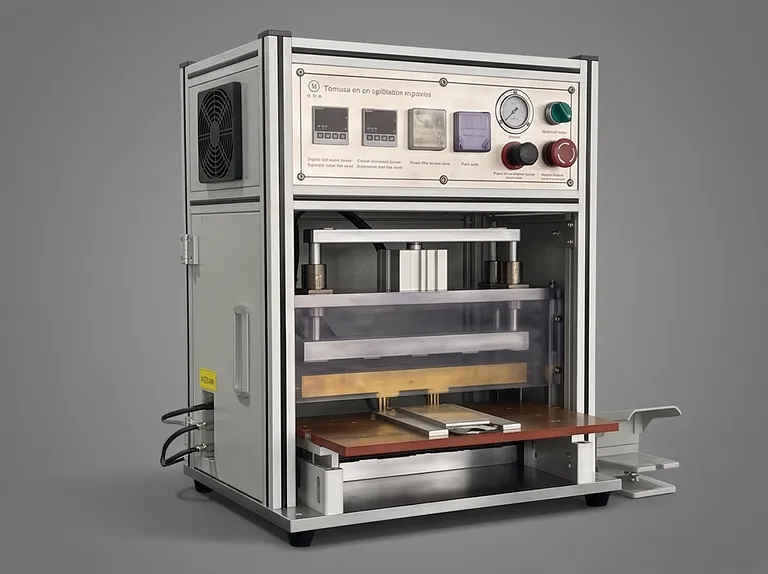

Este sistema de sellado de esquinas está diseñado para el pre-sellado de la esquina inferior de celdas de batería de litio tipo bolsa. Combina un cabezal de sellado de forma específica para esquinas, control térmico ajustable, accionamiento neumático y activación mediante pedal en una unidad compacta. El proceso posiciona la celda contra un deflector de ubicación para que su esquina inferior se alinee directamente con el cabezal de sellado antes de que el equipo realice automáticamente la acción de sellado de la esquina.

El equipo es adecuado para flujos de trabajo de fabricación de celdas tipo bolsa donde la geometría de la esquina inferior, las condiciones térmicas y la alineación del cabezal de sellado requieren un manejo controlado. Se adapta a formatos de celdas compactas dentro de un rango definido de largo, ancho y espesor, lo que lo hace relevante para el desarrollo de baterías en laboratorio, verificación de procesos y operaciones de producción controladas que involucran celdas tipo bolsa de película de aluminio-plástico.

Con un paralelismo del cabezal de sellado especificado en ±0.02 mm y una desviación de temperatura especificada en ±2.5°C, esta unidad proporciona controles de proceso medibles para trabajos exigentes de empaquetado de celdas. Su elemento calefactor de 250 mm, perfil de esquina circular de 1/4 de R3 mm y configuración de potencia neumática respaldan una operación claramente definida para un pre-sellado de esquina inferior repetible.

Características principales

• Pre-sellado dedicado de la esquina inferior: El equipo está configurado específicamente para la operación de pre-sellado de la esquina inferior de celdas de batería de litio tipo bolsa. El lado de la celda se coloca contra un deflector de batería, mientras que la esquina inferior se alinea con el cabezal de sellado de esquinas dedicado.

• Ciclo automatizado con pedal: Después de que el operador coloca y alinea la celda, un pedal inicia la máquina y activa la acción automática de sellado de esquinas. Esta secuencia mantiene al operador enfocado en el posicionamiento preciso de la celda en la estación de sellado.

• Geometría de sellado circular de 1/4 de R3 mm: El cabezal de sellado forma una esquina de arco circular de 1/4 de R3 mm. Este perfil de cabezal definido admite una forma de esquina consistente para el proceso de empaquetado de celdas tipo bolsa especificado.

• Operación térmica ajustable: La temperatura es ajustable hasta 250°C, con una desviación declarada de ±2.5°C. El rango térmico controlable permite ajustar la condición de sellado para la película de aluminio-plástico aplicable y los requisitos del proceso.

• Alineación precisa del cabezal: El paralelismo del cabezal de sellado se especifica en ±0.02 mm. Este parámetro de alineación es importante cuando se requiere un contacto uniforme en toda el área de sellado durante la operación de la esquina inferior.

• Elemento calefactor de 250 mm: Un elemento calefactor de 250 mm proporciona la fuente térmica para el conjunto de sellado. La longitud definida del calentador es un parámetro de adquisición práctico al evaluar el diseño del equipo y los requisitos de servicio.

• Ranura de espesor dependiente de la película: La ranura de espesor de sellado se proporciona de acuerdo con el espesor de la película de aluminio-plástico requerido por el cliente. Esto permite que la configuración de la ranura coincida con el requisito de la película de empaquetado suministrada en lugar de utilizar una disposición única no especificada.

• Compatibilidad definida con celdas tipo bolsa: La unidad está especificada para productos dentro de dimensiones de L x An x Al de (10-200) x (5-200) x (2-15). Este rango publicado brinda a los equipos de ingeniería y adquisiciones una base directa para confirmar la idoneidad del formato de la celda antes de la instalación.

• Configuración de operación neumática: El equipo requiere aire comprimido de al menos 0.6 MPa a 6 L/Min. Este requisito de servicio declarado respalda la planificación de la instalación y confirma que la acción de sellado está diseñada en torno a una fuente de energía neumática.

• Huella de equipo compacta: Con dimensiones de 413 x 365 x 530 mm (L x An x Al) y un peso aproximado de 35 kg, esta unidad tiene el tamaño adecuado para integrarse en una estación de procesamiento de celdas tipo bolsa dedicada donde el espacio de banco o estación de trabajo debe planificarse cuidadosamente.

Aplicaciones

Especificaciones técnicas

Las siguientes especificaciones se derivan de los datos de referencia del producto. El número de artículo RB28 identifica esta configuración de equipo orientada al sitio. La compatibilidad debe revisarse con respecto a las dimensiones completas de la celda, el espesor requerido de la película de aluminio-plástico, el suministro eléctrico disponible y la provisión de aire comprimido antes de la adquisición.

Para la revisión de adquisiciones, los criterios de proceso principales son el rango de tamaño de celda tipo bolsa admitido, la condición de temperatura ajustable, el paralelismo del cabezal de sellado y la geometría de esquina circular de 1/4 de R3 mm requerida. La planificación de la instalación también debe tener en cuenta el suministro eléctrico de 220V/50Hz declarado, el requisito de potencia de 1.8KW, la demanda de aire comprimido y el volumen físico del equipo.

La secuencia del proceso es deliberadamente directa: el operador carga la celda, referencia el lado de la celda contra el deflector, alinea la esquina inferior con el cabezal de sellado y activa el pedal. Luego, la unidad lleva a cabo el movimiento automático de sellado de esquinas. Esto hace que los puntos de transferencia física en la operación sean claros para el desarrollo de instrucciones de trabajo, el diseño de la estación y la capacitación del operador en el proceso.

La provisión de la ranura de espesor especificada debe abordarse durante la configuración, ya que se basa en el espesor de la película de aluminio-plástico requerido. Proporcionar la información de la película aplicable permite definir el requisito de la ranura en función del material de empaquetado real utilizado en el proceso de celda tipo bolsa previsto.

Por qué elegir este producto

• Geometría de proceso definida: La esquina de arco circular de 1/4 de R3 mm, la longitud del elemento calefactor de 250 mm y la aplicación dedicada a la esquina inferior proporcionan una base claramente especificada para evaluar la idoneidad para el pre-sellado de celdas tipo bolsa.

• Criterios de precisión medibles: La temperatura ajustable hasta 250°C con una desviación de ±2.5°C y el paralelismo del cabezal de sellado de ±0.02 mm brindan a los equipos técnicos parámetros concretos para la revisión del proceso y la planificación de la aceptación.

• Configuración alineada con el material de empaquetado: La ranura de espesor de sellado se determina de acuerdo con el espesor de la película de aluminio-plástico requerido, lo que permite que la configuración del equipo refleje el requisito de película relevante.

• Datos de instalación prácticos: La información publicada sobre electricidad, neumática, tamaño y peso aproximado respalda una planificación realista para un laboratorio de baterías o una estación de trabajo de producción.

• Secuencia operativa sencilla: La ubicación de la celda contra el deflector, la alineación directa de la esquina y la activación mediante pedal establecen un flujo de trabajo comprensible antes de que se realice la acción de sellado automatizada.

Contáctenos para obtener una cotización o una solución personalizada configurada según sus dimensiones de celda tipo bolsa y requisitos de espesor de película de aluminio-plástico.
