Pouch Cell Assembly Equipment

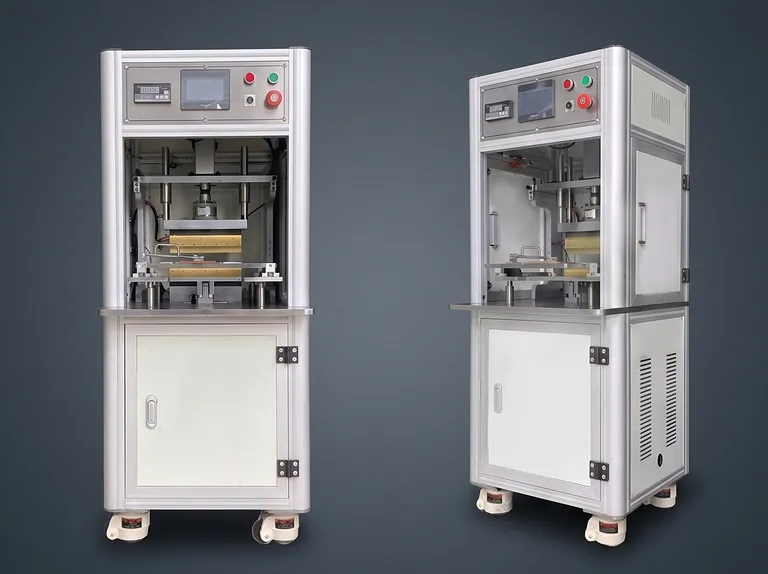

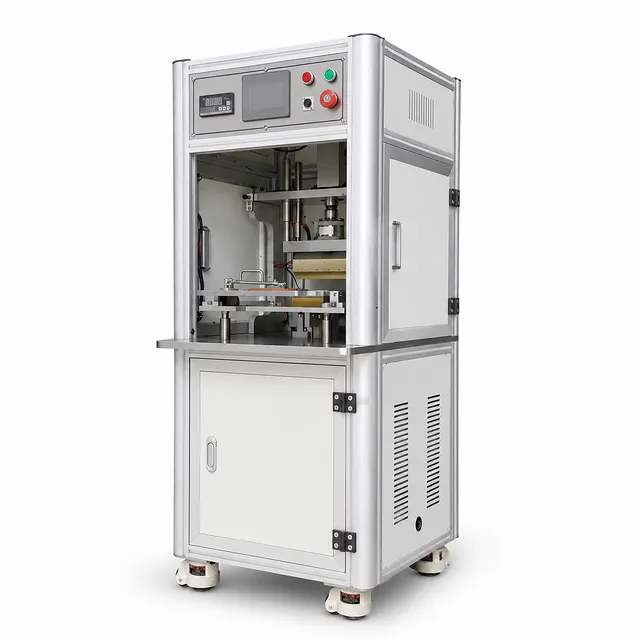

Máquina de sellado superior y lateral para baterías de polímero servoasistida
Número de artículo : RB21
El precio varía según Especificaciones y personalizaciones
- Rango de sellado de batería compatible
- RB21-200: L≤200 mm, W≤200 mm, espesor 5-25 mm; RB21-400: L≤400 mm, W≤350 mm, espesor 5-25 mm
- Control de temperatura
- Temperatura ambiente-300℃ ajustable en pantalla táctil, precisión de ±3℃
- Presión de sellado
- RB21-200: 5-250 kg; RB21-400: 50-300 kg, ajustable mediante pantalla táctil
Envío:
Contáctanos para obtener detalles de envío. ¡Disfruta! Garantía de envío a tiempo.
Por Qué Elegirnos
Proceso de pedido fácil, productos de calidad y soporte dedicado para el éxito de su negocio.
Descripción del producto
Esta máquina de sellado superior y lateral para baterías de polímero servoasistida es un sistema de estación única para la etapa de sellado en la producción de baterías de polímero y de litio tipo bolsa (pouch). Combina la carga manual y el manejo de accesorios con el movimiento de la barra de sellado superior accionado por servomotor para proporcionar un flujo de trabajo de sellado controlado y repetible. La temperatura, la presión y el tiempo de sellado ajustables permiten a los operadores alinear el ciclo de sellado con los requisitos definidos de envasado de la batería.
El equipo es adecuado para operaciones de sellado superior y lateral de celdas de polímero y baterías de litio de paquete blando. Es especialmente relevante para laboratorios de I+D de baterías, líneas piloto, áreas de preparación de muestras y fabricación controlada de bajo volumen donde los operadores necesitan manipular directamente las celdas individuales durante el envasado.
Construida en torno a la detección de posición del accesorio, el descenso neumático del accesorio y el sellado accionado por servomotor, esta unidad admite una ejecución disciplinada del proceso bajo condiciones de envasado exigentes. Un paralelismo especificado del cabezal de sellado de ≤0,02 mm, ajustes operativos configurables en la pantalla táctil y una tasa de productos calificados declarada de ≥99,8% proporcionan una confianza práctica para el trabajo de sellado de celdas tipo bolsa controlado.
Características principales
-
Barra de sellado superior servoaccionada: Tras la detección de la posición del accesorio, la barra de sellado superior es impulsada hacia abajo por un sistema servo para completar la acción de sellado. Este movimiento controlado admite una secuencia definida y repetible en la etapa crítica de termosellado.
-
Sellado superior y lateral de estación única: El equipo está configurado para el procesamiento de sellado superior y lateral de estación única de baterías de polímero y de litio tipo bolsa. Proporciona una estación de trabajo enfocada para operaciones de envasado de celdas individuales en lugar de una línea automatizada de múltiples estaciones.
-
Amplio rango de temperatura ajustable: La temperatura de sellado es ajustable desde temperatura ambiente hasta 300℃ a través de la pantalla táctil, con una precisión de control de temperatura declarada de ±3℃. Los operadores pueden establecer la condición térmica requerida para el proceso de envasado de celdas tipo bolsa seleccionado.
-
Ajuste de presión mediante pantalla táctil: La presión de sellado se establece a través de la pantalla táctil. El rango de presión disponible difiere según el tamaño del equipo, lo que permite a los compradores seleccionar la configuración que coincida con la escala física y los requisitos de presión de su flujo de trabajo de envasado de baterías.
-
Tiempo de permanencia de sellado configurable: El tiempo de sellado es ajustable de 0 a 99 segundos en la pantalla táctil. Esto permite al operador establecer y repetir un ajuste de permanencia definido para cada ciclo de sellado.
-
Alineación de precisión del cabezal de sellado: El cabezal de sellado tiene un paralelismo especificado de ≤0,02 mm. Esta característica de alineación mecánica es importante para mantener condiciones de contacto consistentes en todo el ancho de sellado.
-
Configuración flexible del ancho de sellado: El ancho estándar del cabezal de sellado es de 5 mm, con personalización disponible según los requisitos del cliente. Esto permite considerar el sistema para diseños de bolsas que requieren una disposición de ancho de sello diferente.
-
Manejo manual de celdas con control de accesorios: El operador coloca la celda en el accesorio, levanta manualmente la placa de sujeción y mueve el accesorio a la posición de sellado. Después del sellado, el accesorio se devuelve manualmente, se libera la celda y se puede cargar la siguiente, creando un ciclo operativo claro y manejable.
-
Secuencia de sellado con verificación de posición: El accesorio debe ser detectado en posición antes de que el cilindro lo baje y la barra superior comience la acción de sellado. Esta secuencia definida ayuda a garantizar que el sellado comience solo después de que el accesorio llegue a la posición de la estación de trabajo prevista.
-
Indicadores de fiabilidad orientados a la producción: El sistema está especificado para una capacidad de ≥1 PPM, una tasa de productos calificados de ≥99,8% y una tasa de fallos del equipo de ≤2%, sujeto a las exclusiones declaradas para materiales entrantes, factores humanos, factores de proceso y condiciones de servicios públicos del sitio.
Aplicaciones
| Aplicación | Descripción | Beneficio clave |
|---|---|---|
| Sellado superior de batería de litio de polímero | Sella el borde superior de las celdas de litio de polímero después de colocarlas en el accesorio dedicado. | Ajustes controlados de temperatura, presión y tiempo para un ciclo de sellado superior definido. |
| Sellado lateral de batería de litio tipo bolsa | Realiza operaciones de envasado con sellado lateral para formatos de batería de litio de paquete blando. | El manejo de accesorios en una sola estación permite un procesamiento ordenado de celdas individuales. |
| Preparación de muestras de I+D de baterías | Admite el sellado de muestras de celdas tipo bolsa desarrolladas en laboratorio durante el trabajo iterativo de desarrollo de celdas. | Los ajustes de proceso ajustables mediante pantalla táctil permiten a los investigadores establecer condiciones de sellado específicas. |
| Fabricación de celdas tipo bolsa a escala piloto | Proporciona una estación de trabajo de sellado manual dedicada para operaciones piloto que manejan celdas individuales. | La capacidad de ≥1 PPM admite una tasa de ciclo práctica para trabajos controlados en lotes pequeños. |
| Desarrollo de procesos de envasado de baterías | Permite la evaluación de las condiciones de envasado mediante el ajuste de parámetros térmicos, de presión y de permanencia. | Los ajustes se pueden modificar sin cambiar la secuencia fundamental de carga manual. |
| Acabado de celdas de paquete blando | Completa una operación de sellado después de que una celda se ubica y sujeta en el accesorio. | La detección de la posición del accesorio y el movimiento de la barra de sellado servoasistida proporcionan una secuencia de procesamiento definida. |
| Educación y formación técnica sobre baterías | Permite a los operadores y estudiantes seguir las etapas físicas de carga, sujeción, posicionamiento, sellado, retorno y descarga de las celdas tipo bolsa. | El movimiento manual del accesorio proporciona visibilidad directa de cada paso del envasado. |
Especificaciones técnicas
| Parámetro | RB21-200 | RB21-400 |
|---|---|---|
| Identificador de modelo | RB21-200 | RB21-400 |
| Rango de sellado de batería compatible | Longitud ≤200 mm, ancho ≤200 mm (incluido el tamaño de la bolsa de aire), espesor de batería 5-25 mm | Longitud ≤400 mm, ancho ≤350 mm (incluido el tamaño de la bolsa de aire), espesor de batería 5-25 mm |
| Ancho de sellado del cabezal | 5 mm (personalizado según los requisitos del cliente) | 5 mm (personalizado según los requisitos del cliente) |
| Paralelismo del cabezal de sellado | ≤0,02 mm | ≤0,02 mm |
| Potencia del tubo de calentamiento | 800 W por tubo | 800 W por tubo |
| Precisión del control de temperatura | ±3℃; ajustable en pantalla táctil desde temperatura ambiente hasta 300℃ | ±3℃; ajustable en pantalla táctil desde temperatura ambiente hasta 300℃ |
| Presión de sellado | Ajustable en pantalla táctil, 5-250 kg | Ajustable en pantalla táctil, 50-300 kg |
| Tiempo de sellado | Ajustable en pantalla táctil, 0-99″ | Ajustable en pantalla táctil, 0-99″ |
| Capacidad | ≥1 PPM | ≥1 PPM |
| Dimensiones del equipo | L570 × A550 × H1320 mm (dimensiones finales sujetas al equipo real) | L570 × A550 × H1320 mm (dimensiones finales sujetas al equipo real) |
| Peso del equipo | Aproximadamente 150 kg | Aproximadamente 150 kg |
| Fuente de alimentación | AC220V±10%/50Hz, potencia total 2,5 KW (sujeto al diseño real final) | AC220V±10%/50Hz, potencia total 2,5 KW (sujeto al diseño real final) |
| Suministro de aire | 0,5~0,7 Mpa, 100 L/min | 0,5~0,7 Mpa, 100 L/min |
| Tasa de productos calificados | ≥99,8% (excluyendo materiales entrantes defectuosos, factores humanos, factores de proceso, etc.) | ≥99,8% (excluyendo materiales entrantes defectuosos, factores humanos, factores de proceso, etc.) |
| Tasa de fallos del equipo | ≤2% (excluyendo defectos de materiales entrantes e impactos de la fuente de alimentación de la planta, suministro de aire, etc.) | ≤2% (excluyendo defectos de materiales entrantes e impactos de la fuente de alimentación de la planta, suministro de aire, etc.) |
¿Por qué elegir este producto?
-
Secuencia de sellado mecánico definida: La combinación de posicionamiento manual de celdas, detección de accesorios, descenso neumático de accesorios y movimiento de la barra superior accionado por servomotor crea una secuencia operativa clara para el sellado controlado de celdas tipo bolsa.
-
Ajustes de proceso donde importan: La temperatura, la presión de sellado y el tiempo de sellado son ajustables mediante pantalla táctil. Esto brinda a los equipos de producción y desarrollo acceso directo a los ajustes de sellado principales especificados para la operación.
-
Construcción de sellado orientada a la precisión: El paralelismo del cabezal de sellado de ≤0,02 mm y un ancho de sellado de 5 mm proporcionan una base mecánica técnicamente relevante para un contacto consistente en toda el área de sellado. También se pueden discutir los requisitos personalizados de ancho de sellado.
-
Elección de configuración para el tamaño de la celda y el rango de presión: Dos configuraciones de equipo abordan diferentes dimensiones de celda compatibles y rangos de presión, lo que permite a los equipos de adquisiciones seleccionar el sistema que mejor se adapte al formato de celda tipo bolsa previsto.
-
Métricas de fiabilidad prácticas: Los objetivos especificados de capacidad, tasa de productos calificados y tasa de fallos proporcionan indicadores de rendimiento útiles para evaluar este sistema como una inversión de envasado a largo plazo para laboratorios o líneas piloto.
Contáctenos para obtener una cotización o una solución de sellado personalizada adaptada a las dimensiones de sus celdas tipo bolsa, requisitos de ancho de sellado y proceso operativo.
