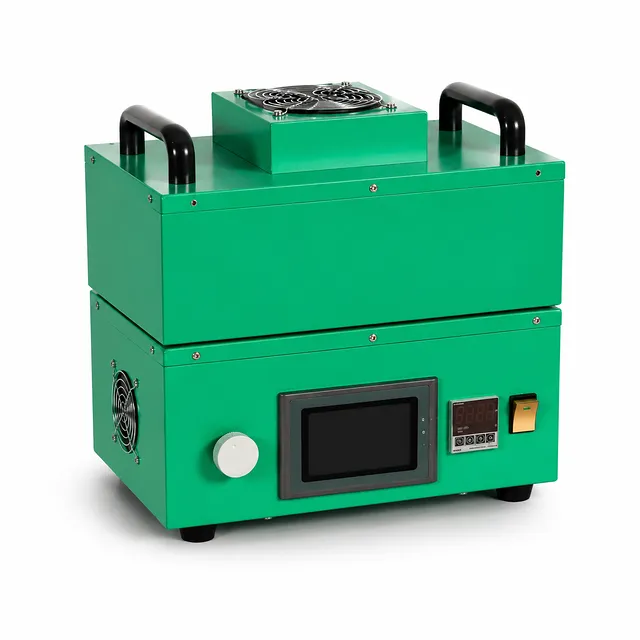

Pequeña máquina de laboratorio automática para recubrimiento y secado de películas

Descripción del producto

Esta pequeña máquina de laboratorio automática para recubrimiento y secado de películas combina el recubrimiento de lecho plano de precisión con un secado térmico controlado en una plataforma de laboratorio compacta. El recubrimiento accionado por motor proporciona un movimiento estable y ajustable, mientras que el aplicador de película suministrado permite un control preciso del espesor del recubrimiento. Una placa de aluminio al vacío sujeta firmemente láminas de cobre, láminas de aluminio y otros sustratos durante el procesamiento sin deformarlos.

El equipo está diseñado para la investigación de películas a alta temperatura, incluyendo películas cerámicas, películas de cristal, películas de materiales para baterías y nanofilmes especiales. Sus dimensiones compactas permiten su transferencia a través de la cámara de paso de una caja de guantes, lo que la hace adecuada para flujos de trabajo en atmósfera controlada. La unidad también puede operarse dentro de una caja de guantes cuando se conecta a una bomba de vacío externa.

El calentamiento uniforme de gran área garantiza una precisión térmica constante en toda la cámara, mientras que el controlador digital de temperatura permite un secado controlado desde temperatura ambiente hasta 130 °C. El control mediante PLC y pantalla táctil simplifica el ajuste de parámetros, ayudando a los laboratorios a mantener condiciones de recubrimiento y secado repetibles durante investigaciones de materiales exigentes.

Características principales

• Diseño compacto compatible con cajas de guantes: Su tamaño reducido permite que el equipo pase a través de la cámara de transición de una caja de guantes. Sus dimensiones externas compactas también ayudan a conservar un valioso espacio de trabajo en laboratorio y entornos controlados.

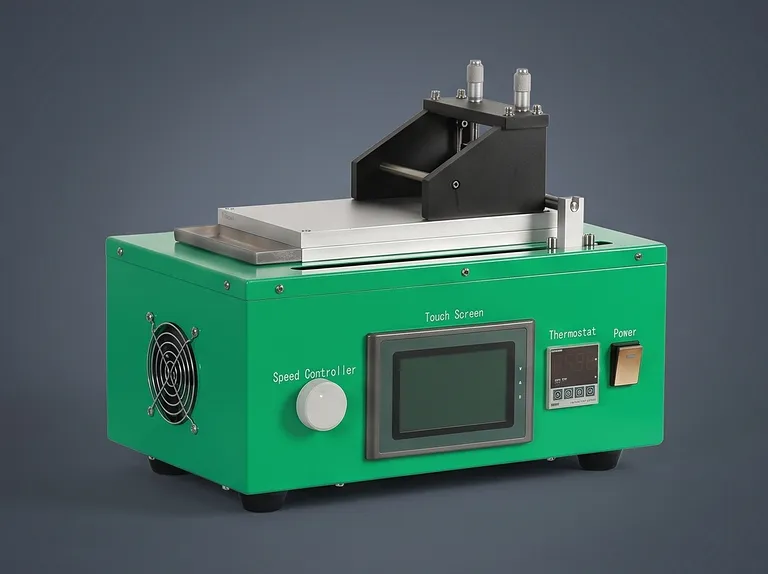

• Recubrimiento de lecho plano accionado por motor: La cuchilla de recubrimiento es impulsada por un motor para mantener un movimiento estable sobre el sustrato. La velocidad de recubrimiento se puede ajustar continuamente a través de la pantalla táctil para un desarrollo de procesos controlado.

• Velocidad de recubrimiento ajustable: El rango de velocidad de recubrimiento es de 0 a 120 mm/s al procesar materiales como lodos de fosfato de hierro y litio. Este rango ajustable permite la optimización de procesos para diferentes condiciones de investigación de lodos y películas.

• Control de precisión del espesor de película: El aplicador de película suministrado permite ajustar el espesor del recubrimiento, con un rango de ajuste de la cuchilla de 0 a 5 mm. La precisión del recubrimiento alcanza ±3 μm, con un indicador de cuadrante opcional de 1 μm disponible para una mejor visibilidad de la medición.

• Placa de sustrato de aluminio al vacío: La placa de vacío acepta o libera rápidamente láminas de cobre, aluminio y sustratos similares. La fijación por vacío ayuda a prevenir la deformación del sustrato durante el recubrimiento y favorece un posicionamiento estable en toda el área de trabajo.

• Suministro de vacío flexible: Se incluye una bomba de vacío sin aceite integrada en el equipo. Cuando la unidad se instala dentro de una caja de guantes, se requiere una bomba de vacío externa para alimentar la placa de vacío.

• Secado térmico uniforme: Se utiliza un calentamiento de gran área para promover una precisión térmica uniforme dentro de la cámara. El sistema de secado opera desde temperatura ambiente hasta 130 °C con una precisión de control de temperatura de ±1 °C.

• Control PLC con pantalla táctil: El control basado en PLC con pantalla táctil proporciona una interfaz conveniente para configurar la velocidad de recubrimiento, el recorrido de recubrimiento y los parámetros operativos relacionados con la temperatura. El recorrido de recubrimiento se puede ajustar continuamente a través de la pantalla de control.

• Construcción de laboratorio eficiente en espacio: El gabinete compacto integra funciones de recubrimiento, fijación por vacío y secado térmico en un sistema de 0.4 kW. Esta configuración favorece un uso eficiente del espacio de mesa para la preparación de películas a escala de laboratorio.

Aplicaciones

Especificaciones técnicas

El área máxima de recubrimiento es de 200 mm de largo por 100 mm de ancho, proporcionando una zona de trabajo definida para la preparación de películas a escala de laboratorio. El recorrido de recubrimiento se configura a través de la pantalla táctil y se puede ajustar continuamente, permitiendo a los usuarios adaptar la carrera activa al tamaño del sustrato y a los requisitos de la formulación. Esto es útil cuando el mismo flujo de trabajo de investigación involucra múltiples dimensiones de muestra o longitudes de recubrimiento.

El mecanismo de recubrimiento accionado por motor está diseñado para proporcionar un recorrido estable a través del lecho plano. La velocidad de recubrimiento ajustable se extiende de 0 a 120 mm/s, identificándose el lodo de fosfato de hierro y litio como un material de aplicación representativo en las especificaciones de referencia. Debido a que la velocidad se ajusta a través de la pantalla táctil, los operadores pueden establecer configuraciones de proceso repetibles sin depender del movimiento manual.

El aplicador de película estándar se identifica como un aplicador de película 100 en las especificaciones suministradas. Otras herramientas de medición, incluidas las varillas de recubrimiento, pueden seleccionarse para el recubrimiento manual con cuchilla. Esto brinda a los laboratorios flexibilidad al comparar métodos de recubrimiento, probar diferentes comportamientos de los lodos o adaptar el equipo a formulaciones de película especializadas. El rango de ajuste del espesor de la cuchilla es de 0 a 5 mm, mientras que la precisión del recubrimiento se especifica como ±3 μm.

Para aplicaciones que requieren una medición de espesor visible adicional, un indicador de cuadrante de 1 μm está disponible como opción. Esto proporciona una referencia de medición visual más detallada para los usuarios que necesitan un mayor control al configurar o monitorear la brecha de recubrimiento. La combinación de espesor de cuchilla ajustable, herramientas de medición seleccionables y recorrido motorizado respalda el desarrollo estructurado de procesos en lugar de una condición de recubrimiento fija.

La placa plana de aluminio al vacío mide 230 mm de largo, 130 mm de ancho y 30 mm de alto. Está destinada a la colocación y retirada rápida de láminas de cobre, aluminio y otros sustratos. La fijación por vacío ayuda a mantener el material base en posición durante la pasada de recubrimiento y está diseñada para evitar la deformación del sustrato. El equipo incluye una bomba de vacío sin aceite integrada. Para operar dentro de una caja de guantes, las especificaciones de referencia requieren la conexión a una bomba de vacío externa.

El sistema de secado térmico integrado opera desde temperatura ambiente hasta 130 °C y utiliza un controlador digital de temperatura. La precisión del control de temperatura se especifica como ±1 °C. Se utiliza un calentamiento uniforme de gran área para promover una precisión térmica constante dentro de la cámara, respaldando condiciones de secado consistentes en toda el área de trabajo. Esta capacidad es relevante para la investigación de recubrimientos a alta temperatura que involucran muestras de cerámica, cristal, materiales para baterías y nanofilmes especiales.

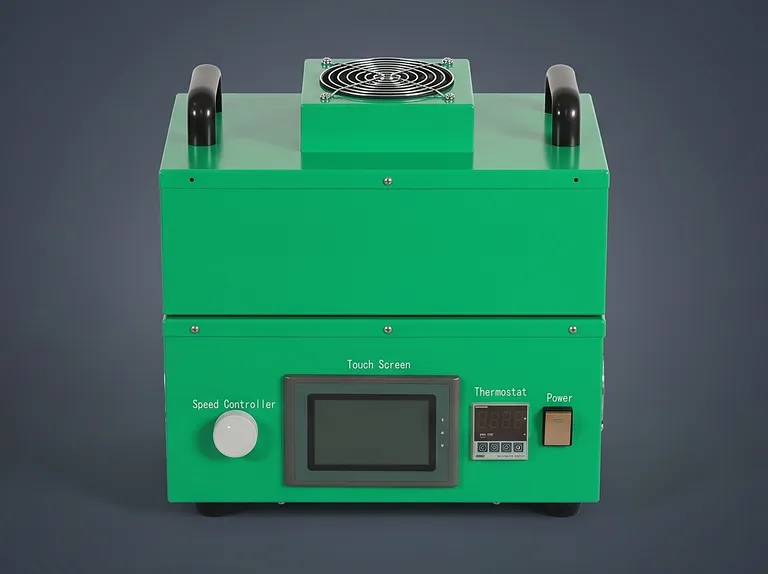

El requisito de energía es de 220 V a 50 Hz, y la potencia nominal es de 0.4 kW. La unidad pesa 15 kg y tiene unas dimensiones externas de 375 mm de largo, 225 mm de ancho y 190 mm de alto. Estas dimensiones permiten su despliegue sobre mesa y su transferencia a través de la cámara de transición de una caja de guantes. El control mediante PLC y pantalla táctil proporciona la interfaz operativa para un ajuste conveniente de los parámetros, incluyendo los ajustes de recorrido y velocidad de recubrimiento.

¿Por qué elegir este producto?

• Control de proceso integrado: El recubrimiento, la fijación del sustrato por vacío y el secado térmico se combinan en un único sistema de laboratorio compacto, reduciendo la necesidad de coordinar equipos de procesamiento separados.

• Condiciones experimentales consistentes: El recubrimiento accionado por motor, el recorrido y la velocidad continuamente ajustables, la precisión de recubrimiento de ±3 μm y el control de temperatura de ±1 °C respaldan resultados de investigación repetibles.

• Compatibilidad con atmósfera controlada: La estructura compacta está diseñada para la transferencia a través de la cámara de transición de una caja de guantes, mientras que la placa de vacío facilita el manejo de láminas durante el trabajo en atmósfera protegida.

• Plataforma de investigación de materiales flexible: El sistema admite estudios de cerámica, cristal, materiales para baterías y nanofilmes especiales, con varillas de recubrimiento opcionales y un indicador de cuadrante de 1 μm disponible para diferentes requisitos de proceso.

• Operación de laboratorio eficiente: Un diseño compacto de 0.4 kW, control PLC con pantalla táctil, bomba de vacío sin aceite integrada y parámetros de recubrimiento ajustables proporcionan una plataforma práctica para el trabajo de desarrollo de laboratorio sostenido.

Contáctenos para obtener una cotización, revisión de aplicaciones o una solución personalizada adaptada a su material de recubrimiento, sustrato, flujo de trabajo en atmósfera controlada y requisitos de secado.
