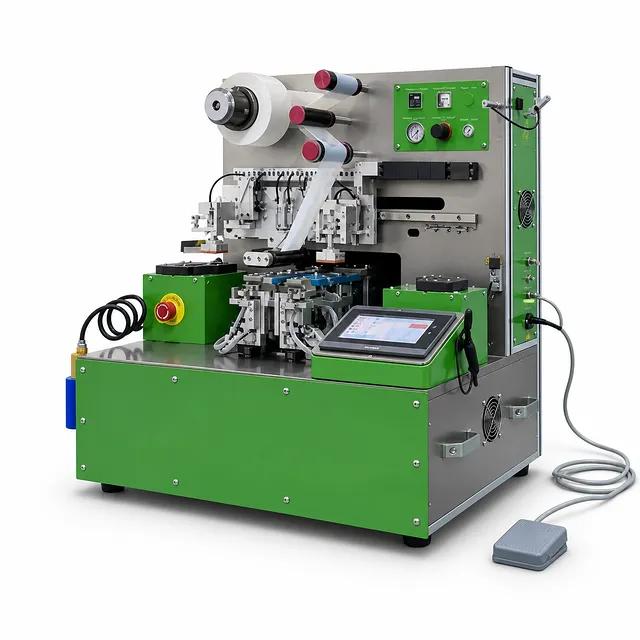

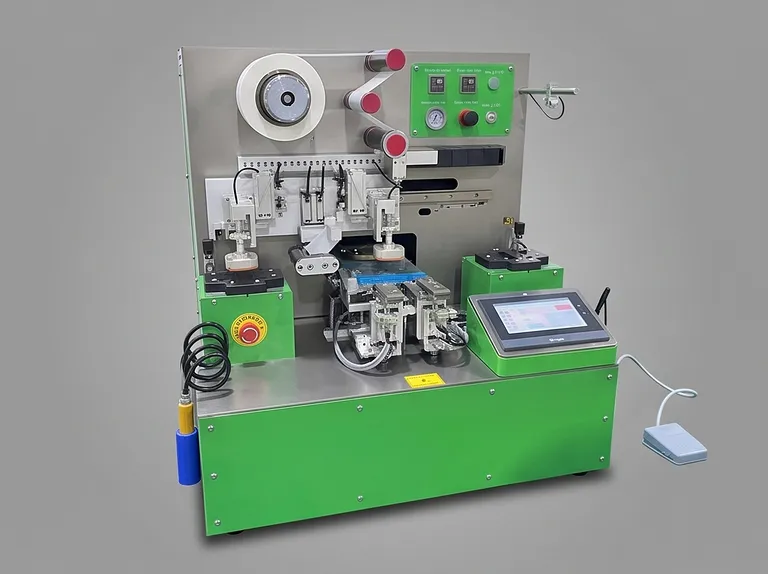

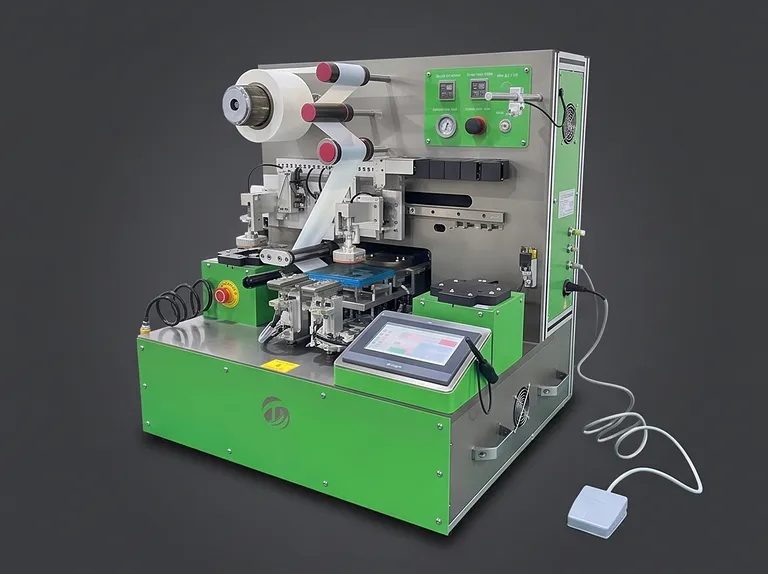

Máquina de apilado semiautomática en forma de Z

Descripción del producto

Este sistema de apilado en Z semiautomático está diseñado para ensamblar pilas de celdas de baterías de iones de litio a partir de electrodos positivos, electrodos negativos y material separador en rollo. Los operarios cargan manualmente las láminas de electrodos, mientras que el equipo posiciona, succiona al vacío y coloca automáticamente las láminas en una secuencia controlada en forma de Z. Su combinación de manejo automatizado y ajuste basado en accesorios proporciona una ruta eficiente y repetible para la formación de pilas de muestras de alta calidad.

El equipo es especialmente adecuado para la I+D de baterías de iones de litio de celdas apiladas, el desarrollo de prototipos y la preparación de muestras. Admite anchos de electrodo de 40 a 90 mm y longitudes de electrodo de 40 a 100 mm, lo que permite a los laboratorios adaptar los accesorios de posicionamiento para diferentes formatos de celda dentro del rango de ajuste establecido. La arquitectura de escritorio también permite su uso dentro de una caja de guantes cuando se requiere el ensamblaje de celdas en atmósfera controlada.

Construida en torno a control PLC, operación mediante HMI, movimiento lateral por motor de impulsos y gestión automática de la tensión del separador, esta unidad aborda la consistencia de alineación requerida durante el apilado multicapa. Puede establecer cantidades de apilado de hasta 100 capas y proporciona un rendimiento definido tanto para láminas de electrodos convencionales como para litio metálico, lo que respalda flujos de trabajo de laboratorio exigentes sin depender de la colocación manual del separador entre cada capa.

Características principales

• Apilado automatizado en forma de Z: El sistema realiza el apilado en forma de Z con material separador en rollo, tirando y colocando automáticamente el separador a medida que se construye la pila de electrodos. Este enfoque admite una secuencia de capas ordenada y repetible para celdas de iones de litio apiladas.

• Control de tensión constante del separador por servo: El material separador alimentado por rollo se gestiona mediante un control automático de tensión constante por servo. El manejo controlado del separador ayuda a mantener una alimentación de material estable durante el ciclo de apilado y evita la necesidad de colocar manualmente el separador entre las capas de electrodos.

• Sistema automático de succión y colocación (Pick-and-Place): Después de la carga manual de electrodos, el mecanismo robótico utiliza una ventosa de vacío para recoger y apilar las láminas automáticamente. El rendimiento de vacío especificado es mejor que -65 Kpa, lo que permite un manejo fiable de las láminas durante la colocación automatizada.

• Capacidad definida de alineación de capas: El equipo ofrece una precisión de apilado de ≤±0.3 mm para la posición relativa del electrodo en una pila de 25 capas. Esta relación posicional controlada es importante cuando la superposición de electrodos y la geometría constante de la pila son fundamentales para el ensamblaje de celdas prototipo.

• Cantidad de apilado programable: El número de capas apiladas se puede preajustar y controlar automáticamente, con un ajuste máximo de 100 capas. Esto permite a los laboratorios preparar diferentes diseños de pilas manteniendo un punto de parada programado y repetible.

• Accesorios de posicionamiento ajustables: Un diseño de accesorios orientado a la compatibilidad permite adaptar los cambios de tamaño de la batería mediante el ajuste de los accesorios de posicionamiento. La amplia capacidad de ajuste admite el rango dimensional de electrodos especificado mientras mantiene la precisión de apilado en diferentes formatos de muestra.

• Movimiento lateral de precisión por motor de impulsos: El movimiento de izquierda a derecha está controlado por un motor de impulsos para un desplazamiento preciso y un ajuste fino conveniente. Esta disposición ofrece a los operarios un medio práctico para establecer la posición requerida de la lámina antes del apilado automático repetido.

• Interfaz de control PLC y HMI: El control PLC con operación HMI proporciona una interfaz directa para operar el sistema y gestionar los ajustes de apilado. La disposición del control está diseñada para un uso y mantenimiento convenientes en entornos de laboratorio.

• Diseño de escritorio compatible con cajas de guantes: La estructura compacta de escritorio se puede colocar en una caja de guantes. Esto hace que la unidad sea adecuada para flujos de trabajo que involucran materiales sensibles a la atmósfera, incluido el litio metálico, mientras se conserva la funcionalidad de apilado automatizado.

• Soporte para apilado de electrodos y litio metálico: La unidad está especificada para el apilado de electrodos a 4–6 segundos por lámina y el apilado de litio metálico a 6–8 segundos por lámina, excluyendo el tiempo de preparación para cada celda. Esto proporciona a los equipos de I+D una guía de tiempo de ciclo definida para diferentes tipos de materiales.

Aplicaciones

Especificaciones técnicas

Por qué elegir este producto

• Diseñado específicamente para el apilado en Z a escala de investigación: La combinación de carga manual de electrodos y succión y colocación automática al vacío brinda a los laboratorios una automatización controlada donde es más valiosa en la secuencia de construcción de pilas.

• Manejo del separador enfocado en la consistencia: El control automático de tensión constante por servo y la alimentación de separador en rollo proporcionan un proceso más controlado que la introducción manual de material separador capa por capa.

• Flexibilidad de formato práctica: Los accesorios de posicionamiento ajustables se adaptan a los cambios de tamaño de electrodo admitidos, mientras que el control de capas preestablecido admite diseños de pilas de hasta 100 capas y 15 mm de grosor.

• Diseñado para una configuración de laboratorio precisa: El movimiento lateral por motor de impulsos permite un ajuste fino, y el rendimiento de pulcritud especificado de ≤±0.3 mm en 25 capas proporciona una referencia concreta para el registro de la pila.

• Listo para flujos de trabajo en atmósfera controlada: Su estructura de escritorio se puede instalar en una caja de guantes, lo que la convierte en una opción práctica para procedimientos de laboratorio que involucran litio metálico y otros componentes de celda sensibles a la atmósfera.

Contáctenos para obtener una cotización o para discutir una solución de apilado configurada según sus dimensiones de electrodo admitidas, disposición del rollo de separador y requisitos de energía de laboratorio.
