Máquina automática de desenrollado y rebobinado de laboratorio y dispositivo de desenrollado y rebobinado para electrodos de baterías, películas ópticas y materiales funcionales

Descripción del producto

Esta máquina automática de desenrollado y rebobinado de laboratorio está diseñada para el rebobinado y corte controlados de materiales en rollo. Un sistema de control automático independiente gestiona tanto el desenrollado como el bobinado, mientras que el control de tensión accionado por servomotor permite manipular el material de forma estable durante el funcionamiento continuo. La estructura dividida de desenrollado y rebobinado ofrece una disposición práctica para el procesamiento en laboratorio y a escala piloto.

El equipo es adecuado para el laminado de electrodos de baterías de iones de litio cuando se combina con una prensa hidráulica de dos rodillos. También permite el rebobinado y corte de películas ópticas, películas funcionales y otros materiales flexibles en banda. La combinación de regulación automática de la tensión, guiado óptico de la banda y bobinado preciso ayuda a los laboratorios a mejorar la alineación de los rollos, la uniformidad del material y la repetibilidad del proceso.

El control eléctrico independiente, los parámetros de funcionamiento ajustables y la compatibilidad con equipos de procesamiento conectados hacen que esta unidad sea adecuada para entornos de investigación exigentes. Sus dimensiones compactas, el transporte continuo de la banda y el funcionamiento mecánico estable permiten realizar ensayos repetidos sin depender de ajustes manuales de tensión.

Características principales

• Control automático de tensión mediante servomotor: Los sistemas servo controlan la tensión durante el desenrollado y el bobinado, garantizando una manipulación uniforme de la banda durante todo el proceso. El rango de tensión ajustable es de 0 a 50 N.

• Guiado óptico automático de la banda: Ambas secciones incluyen alineación automática fotoeléctrica de los bordes. Esto ayuda a mantener un bobinado ordenado y mejora la alineación y el aspecto del rollo terminado.

• Sistema de control eléctrico independiente: El equipo incluye su propio sistema de control eléctrico, lo que permite gestionar las funciones de desenrollado y rebobinado como una unidad de procesamiento independiente.

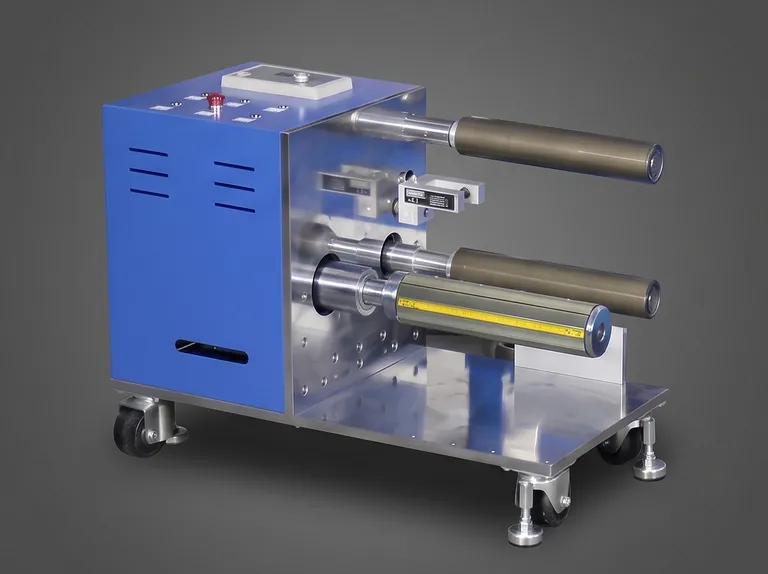

• Estructura dividida de desenrollado y rebobinado: Las secciones de desenrollado y rebobinado están físicamente separadas, lo que proporciona flexibilidad de instalación y facilita su disposición alrededor de equipos de laboratorio situados aguas arriba o aguas abajo.

• Compatibilidad con procesos de baterías de litio: El sistema puede combinarse con una prensa hidráulica de dos rodillos para laminar los electrodos positivos y negativos de baterías de iones de litio, facilitando los flujos de trabajo de desarrollo de electrodos.

• Transporte continuo de la banda: El funcionamiento continuo permite el movimiento estable de los materiales en rollo durante ciclos repetidos de procesamiento en laboratorio y a escala piloto.

• Precisión de bobinado controlada: La precisión de bobinado alcanza ±0,5 mm, lo que ayuda a producir rollos correctamente alineados para su posterior manipulación, almacenamiento o evaluación del proceso.

• Configuración compacta para laboratorio: Las secciones independientes ofrecen superficies de instalación definidas y conservan las funciones necesarias para el procesamiento automático de rollo a rollo.

• Configuración eléctrica flexible: La alimentación estándar es monofásica de 220 VAC ±10 %, con 110 VAC disponible como opción personalizada. El rango de frecuencia de 50 Hz/60 Hz permite adaptarse a distintos entornos eléctricos de laboratorio.

Aplicaciones

Especificaciones técnicas

La arquitectura de tensión mediante servomotor es fundamental para el rendimiento operativo de la unidad. En lugar de depender únicamente de ajustes manuales, el sistema regula la tensión tanto en las etapas de entrada como de salida del material. Esto es especialmente importante al procesar electrodos de baterías y películas que pueden verse afectados por una fuerza de tracción inestable, un transporte irregular o condiciones de bobinado inconsistentes.

La función de guiado óptico proporciona una segunda capa de control del proceso. La detección fotoeléctrica de los bordes ayuda al equipo a corregir la posición de la banda durante el funcionamiento, mejorando la alineación del material bobinado. Con una precisión de bobinado especificada de ±0,5 mm, la unidad es adecuada para aplicaciones en las que los rollos bien formados y el posicionamiento repetible son importantes para el procesamiento posterior.

La velocidad mecánica máxima es de 6 m/min, lo que proporciona a los laboratorios un rango de funcionamiento controlado para el desarrollo de métodos y los ensayos de producción a pequeña escala. El funcionamiento continuo permite un movimiento ininterrumpido de la banda, mientras que la anchura del rodillo guía de 350 mm define la anchura de trabajo compatible con los materiales en rollo adecuados. Estos parámetros permiten evaluar el comportamiento del proceso bajo condiciones uniformes y medibles.

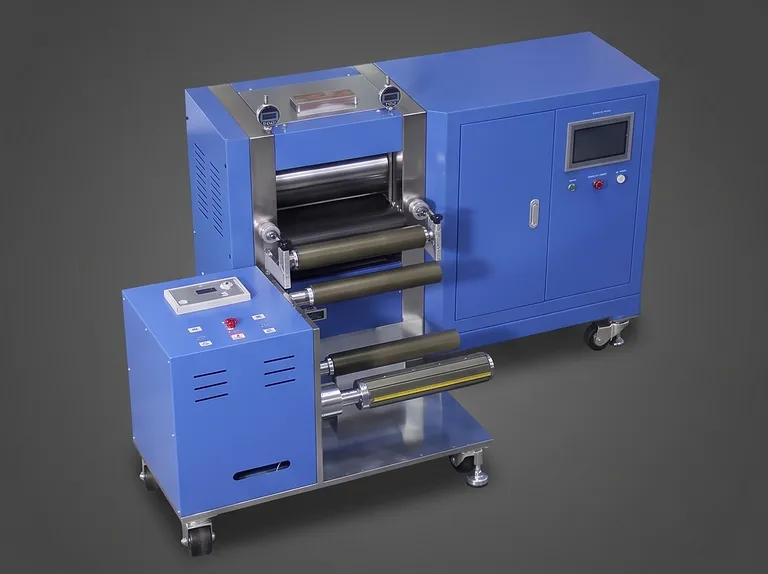

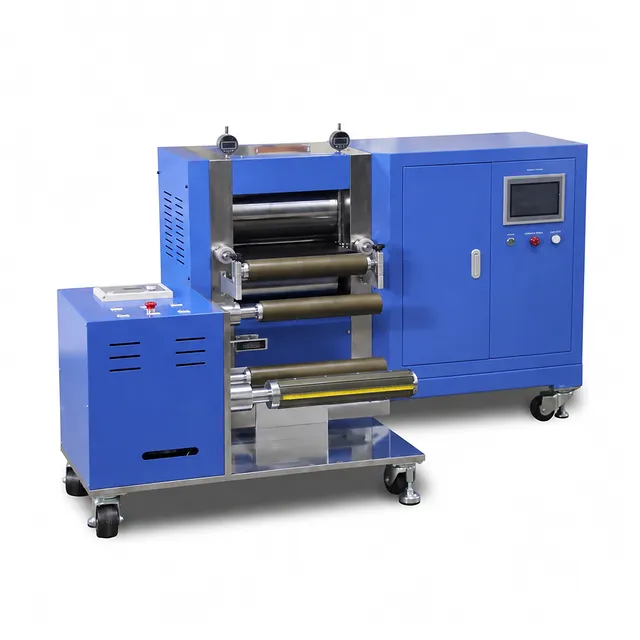

La configuración dividida también facilita la integración práctica del equipo. Las secciones de desenrollado y rebobinado pueden colocarse alrededor de una prensa hidráulica de dos rodillos, permitiendo un flujo de trabajo conectado para el laminado de electrodos de baterías de iones de litio. Las superficies independientes deben incorporarse a la distribución del laboratorio según se especifica: la sección de desenrollado requiere 450 mm × 850 mm × 615 mm, mientras que la sección de rebobinado requiere 650 mm × 850 mm × 615 mm.

Un sistema de control eléctrico independiente simplifica la instalación como dispositivo de laboratorio autónomo. La alimentación monofásica estándar de 220 VAC ±10 % y la frecuencia de 50 Hz/60 Hz son compatibles con las instalaciones habituales de laboratorio. Para proyectos que requieran una configuración eléctrica diferente, se puede personalizar la alimentación de 110 VAC. La potencia nominal de 1 kW proporciona una base definida para la planificación de las instalaciones y la integración del equipo.

Por qué elegir este producto

• Uniformidad del proceso: El control de tensión basado en servomotores en las secciones de desenrollado y rebobinado ayuda a reducir las variaciones causadas por los ajustes manuales y favorece un procesamiento repetible de los rollos.

• Mayor calidad de los rollos: El guiado automático fotoeléctrico de los bordes y la precisión de bobinado de ±0,5 mm ayudan a producir rollos ordenados y bien alineados para trabajos posteriores exigentes.

• Diseñado para flujos de trabajo integrados: La estructura dividida puede disponerse alrededor de una prensa hidráulica de dos rodillos, lo que hace que el equipo sea adecuado para sistemas conectados de procesamiento de electrodos de baterías.

• Ingeniería práctica para laboratorio: Un sistema de control independiente, el funcionamiento continuo, las dimensiones compactas de instalación y la potencia nominal de 1 kW proporcionan una plataforma claramente definida para investigación y uso a escala piloto.

• Instalación configurable: El funcionamiento estándar a 220 VAC y la alimentación personalizable de 110 VAC permiten adaptar el equipo a distintos entornos eléctricos de laboratorio.

Contáctenos para solicitar un presupuesto, revisar su aplicación u obtener una solución personalizada de desenrollado y rebobinado adaptada a sus materiales en rollo y requisitos de proceso.
