Máquina de corte y aplanado de pestañas de celdas de batería con carga y descarga manual

Descripción del producto

Este equipo está diseñado específicamente para recortar y aplanar las pestañas de las celdas de batería apiladas después de la soldadura de pestañas. El mecanismo neumático integrado primero elimina el exceso de pestañas apiladas y pestañas soldadas, luego permite que una segunda estación de trabajo aplane las pestañas restantes. Al combinar dos operaciones consecutivas en una unidad compacta, el sistema ayuda a estandarizar la geometría de las pestañas y respalda un flujo de trabajo de fabricación de celdas más ordenado.

La carga y descarga manual brindan a los operadores un control directo sobre el posicionamiento de la celda, mientras que las etapas de corte y aplanado se cambian manualmente entre operaciones. La unidad es adecuada para laboratorios de investigación de baterías, producción de celdas a escala piloto y entornos de desarrollo de procesos que trabajan con celdas de menos de 225 mm de ancho. El control manual o por pedal, el conteo automático y el acceso protegido respaldan la operación práctica diaria.

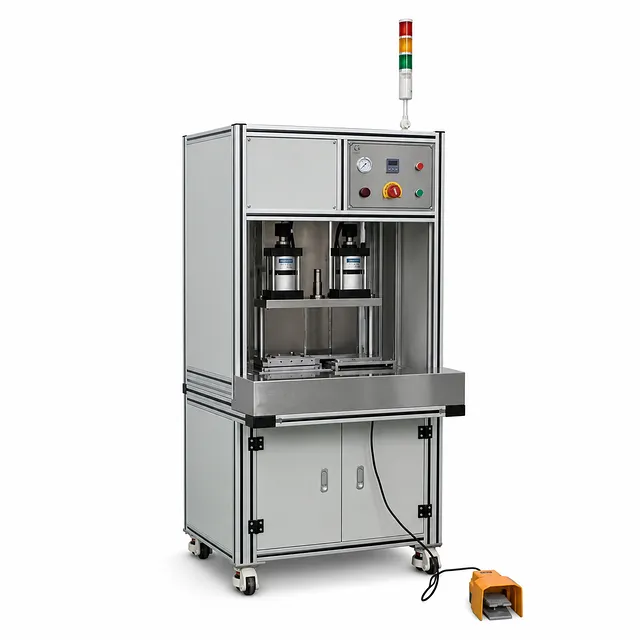

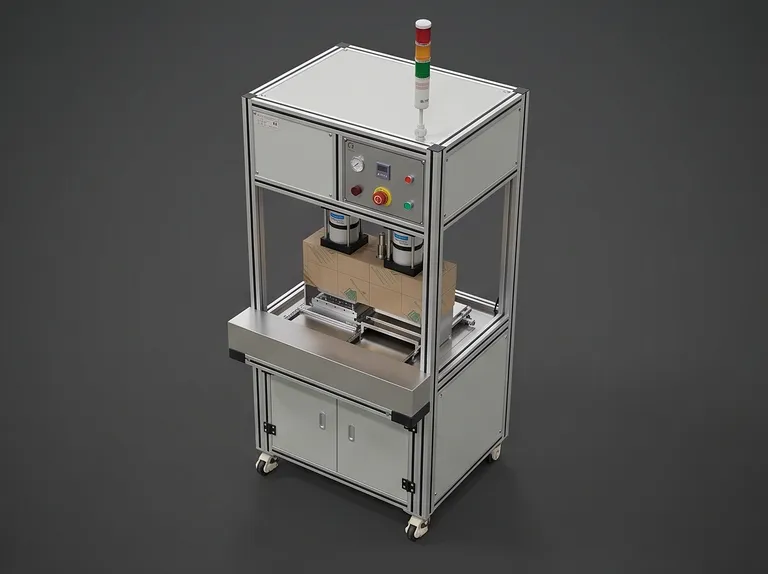

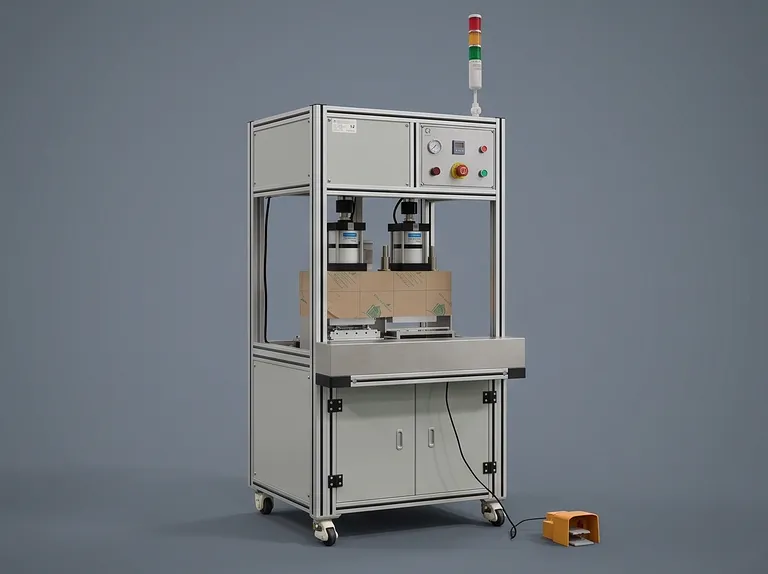

Un marco rígido de perfil de aluminio, puertas protectoras de chapa metálica, componentes de guía lineal, herramientas de corte dedicadas y piezas neumáticas industriales proporcionan una base estable para el uso repetido. Las condiciones de proceso ajustables permiten que la presión de corte y aplanado se adapte al proceso de la celda, con una tasa de trabajo declarada de 300 a 500 ciclos por hora, dependiendo de los parámetros del proceso.

Características clave

• Procesamiento dedicado post-soldadura: El equipo está diseñado específicamente para cortar el exceso de pestañas apiladas y pestañas soldadas después de la soldadura, seguido del aplanado de las pestañas restantes. Esta configuración enfocada respalda una secuencia repetible para la fabricación de celdas apiladas.

• Flujo de trabajo integrado de corte y aplanado: Un cilindro neumático impulsa el bloque de presión superior y la herramienta de corte hacia abajo para el recorte. Después de mover la posición de trabajo manualmente, las pestañas restantes se pueden aplanar en la estación dedicada.

• Fuerza neumática controlada: La presión de corte y la presión de aplanado están clasificadas hasta 1000 Kgf cada una. El diseño neumático proporciona una fuente de fuerza práctica para un procesamiento repetido, al tiempo que permite establecer las condiciones de operación de acuerdo con el proceso de la celda.

• Operación manual o con pedal: Los operadores pueden controlar la acción manualmente o con un interruptor de pie. Esta disposición mantiene ambas manos libres para el posicionamiento y la manipulación cuando el flujo de trabajo requiere una atención cercana del operador.

• Conteo automático de ciclos: Un contador integrado registra las operaciones completadas, brindando a los equipos de producción y laboratorio una forma sencilla de monitorear la producción durante ensayos, lotes repetidos y procesamiento de rutina.

• Movimiento mecánico guiado: Los componentes de guía lineal soportan el conjunto móvil, ayudando a mantener un movimiento estable entre el bloque de presión superior, la herramienta de corte y la posición de trabajo durante la operación repetida.

• Área de trabajo protegida: Se instalan paneles de puertas de seguridad alrededor del perímetro del equipo. El cerramiento ayuda a separar al operador del área activa de corte y prensado durante la operación.

• Capacidad compacta a escala de laboratorio: La unidad admite celdas de batería de menos de 225 mm de ancho y funciona con energía monofásica de 220 V CA con una potencia nominal de 100 W. Su construcción de aproximadamente 140 kg proporciona una plataforma sustancial y estable para flujos de trabajo de laboratorio y piloto.

Aplicaciones

Especificaciones técnicas

La secuencia de trabajo es sencilla. Primero, el operador coloca la celda apilada soldada en su posición. Cuando se activa el interruptor de pie o el control manual, el cilindro neumático mueve el bloque de presión superior y la herramienta de corte hacia abajo para eliminar el exceso de pestañas apiladas y pestañas soldadas. Luego, el operador mueve la posición de trabajo manualmente y las pestañas restantes se aplanan durante la segunda operación. Esta disposición separa las acciones de corte y aplanado mientras conserva ambas funciones en una sola máquina.

Los límites de presión proporcionan una referencia clara para la configuración del proceso. La presión de corte se especifica en no más de 1000 Kgf, y la presión de aplanado también se especifica en no más de 1000 Kgf. Los ajustes reales deben seleccionarse de acuerdo con el material de la pestaña, la construcción de la celda, el estado de la herramienta y los requisitos del proceso validados. La carrera de corte de 15 mm y la longitud de la herramienta de corte de 200 mm definen el mecanismo de corte principal disponible para la aplicación indicada.

La preparación del aire comprimido es un requisito de instalación importante. El equipo requiere aire comprimido de al menos 0.6 MPa, mientras que el rango de fuente de aire listado es de 0.5–0.8 MPa. Los equipos de las instalaciones deben confirmar que el suministro de aire, las conexiones y la regulación de presión disponibles sean adecuados antes de la puesta en servicio. La instalación eléctrica requiere servicio monofásico de 220 V CA ±10%, 50 Hz/60 Hz, 100 W de potencia y un enchufe nacional estándar.

El equipo admite celdas de menos de 225 mm de ancho. El rendimiento real depende del posicionamiento de la celda, la configuración de la pestaña, el manejo del operador, las condiciones neumáticas y otros parámetros del proceso. La velocidad de trabajo de referencia es de 300–500 ciclos por hora, por lo que la planificación de la producción debe utilizar la tasa validada para la celda y el método de operación específicos en lugar de tratar el valor superior como universal.

¿Por qué elegir este producto?

• Ingeniería adaptada al propósito: La secuencia de corte y aplanado está diseñada en torno a una operación específica de celdas apiladas post-soldadura en lugar de una prensa de uso general, lo que ayuda a alinear el equipo con los requisitos prácticos de procesamiento de pestañas.

• Construcción mecánica estable: El marco de perfil de aluminio, las puertas de chapa metálica, las herramientas de corte dedicadas y los componentes de guía lineal crean una estructura robusta para uso repetido en laboratorios y escalas piloto.

• Controles neumáticos y eléctricos integrados: El cilindro neumático y la válvula solenoide funcionan con un contador, un interruptor de encendido, un botón de parada de emergencia y controles manuales o de pedal para proporcionar una disposición operativa completa.

• Manejo flexible del proceso: La carga, descarga y conversión de estaciones manuales permiten a los operadores adaptar el flujo de trabajo a diferentes condiciones validadas de procesamiento de celdas mientras conservan el conteo automático de producción.

• Apariencia configurable: El color de la pintura en aerosol se puede personalizar cuando el comprador proporciona una muestra de color, lo que permite la alineación con los requisitos de laboratorio, línea piloto o instalaciones.

Para obtener una cotización, planificación de instalación o una configuración adaptada a las dimensiones de sus celdas y flujo de trabajo de procesamiento de pestañas, contáctenos para discutir una solución personalizada.
