Pouch Cell Assembly Equipment

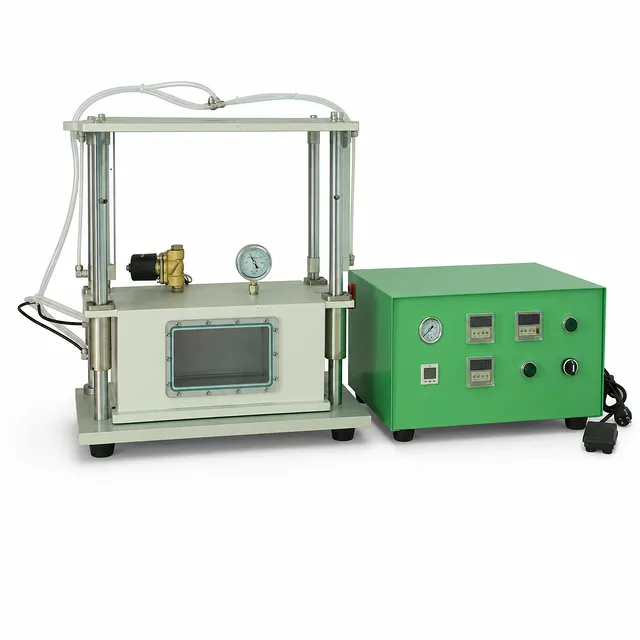

Caja de reposo al vacío para baterías de laboratorio para absorción de electrolito
Número de artículo : RB33
El precio varía según Especificaciones y personalizaciones
- Grado de vacío
- Más de -95KPa (el comprador proporciona la bomba de vacío)
- Volumen interno de la cámara
- L320mm*W320mm*H175mm
- Ajuste del tiempo de reposo
- 0-9999S ajustable
Envío:
Contáctanos para obtener detalles de envío. ¡Disfruta! Garantía de envío a tiempo.
Por Qué Elegirnos
Proceso de pedido fácil, productos de calidad y soporte dedicado para el éxito de su negocio.

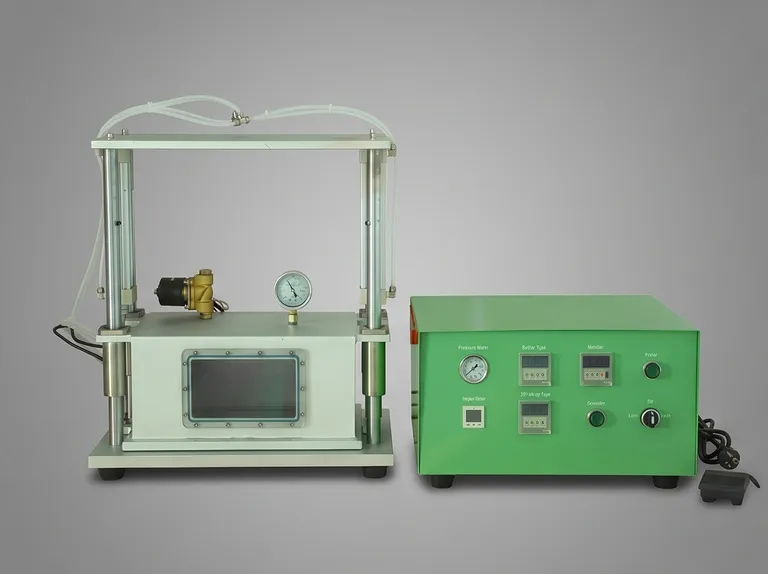

Descripción del producto
Esta caja de reposo al vacío para baterías de laboratorio está diseñada para favorecer la absorción de electrolito durante la etapa de llenado en celdas tipo bolsa (pouch) y celdas cilíndricas. Al crear una cámara sellada de baja presión, el equipo elimina el aire de la celda y permite que el electrolito fluya hacia abajo a través de la estructura de la celda por su propia gravedad. Esto promueve un contacto más completo entre el electrolito y el conjunto de electrodos antes de los pasos posteriores de procesamiento de la batería.
El sistema es adecuado para el desarrollo de baterías en laboratorio, la preparación de muestras y el trabajo con celdas de múltiples formatos donde los operadores necesitan un método práctico para el reposo al vacío después de la inyección. Su cámara se adapta a diferentes tamaños de batería, mientras que los ajustes configurables ayudan a los usuarios a adaptar el proceso a los requisitos individuales de cada celda. El diseño de unidad principal y caja de control separadas también permite la instalación tanto dentro de una caja de guantes (glove box) como junto a una línea de producción.
Construida con componentes eléctricos y materiales de calidad, esta unidad combina una cámara de aleación de aluminio resistente a la corrosión con un movimiento de cámara accionado por cilindro y una alineación guiada. El mantenimiento estable del vacío, un límite de fuga especificado, la observación visible de la cámara y la operación cíclica programable proporcionan una plataforma de proceso confiable para el trabajo de infusión de electrolito en condiciones de laboratorio exigentes.
Características principales
-
Absorción de electrolito mediante vacío profundo: La cámara sellada puede alcanzar un grado de vacío superior a -95 KPa cuando el comprador proporciona una bomba de vacío. El vacío elimina el aire de la celda para que el electrolito pueda fluir de manera más efectiva a través de la estructura de la celda e integrarse con el núcleo del electrodo.
-
Mantenimiento estable del vacío: El equipo está diseñado para mantener el vacío con una fluctuación descendente limitada durante el período de reposo. Su rendimiento de sellado está especificado para limitar la fuga de aire a no más de -1 KPa en un minuto, lo que respalda condiciones de reposo controladas después del llenado de electrolito.
-
Ciclo de reposo programable: El tiempo de reposo es ajustable de 0 a 9999 segundos, y la presión es ajustable para cumplir con los requisitos de configuración del proceso. La operación cíclica multietapa permite pasos repetidos de reposo al vacío, ayudando a los operadores a lograr una integración más completa del electrolito cuando el proceso lo requiere.
-
Compatibilidad con celdas tipo bolsa y cilíndricas: La cámara está diseñada tanto para baterías tipo bolsa como para baterías cilíndricas de diferentes especificaciones y tamaños. Un ajuste sencillo ayuda a los laboratorios a cambiar entre los formatos de celda admitidos sin un proceso de configuración complejo.
-
Movimiento de cámara guiado neumáticamente: Un cilindro neumático acciona la cámara superior, mientras que dos manguitos de guía lineal proporcionan una guía precisa. Esta disposición permite un movimiento vertical flexible y ayuda a mantener los requisitos de sellado cuando la cámara superior presiona contra la placa plana inferior.
-
Construcción de la cámara resistente a la corrosión: La cámara está fabricada con aleación de aluminio para ofrecer resistencia a la corrosión y solidez estructural. Esta selección de materiales soporta la exposición repetida al entorno de procesamiento de electrolitos descrito para este equipo.
-
Ventana de visualización del proceso: Una ventana de visualización transparente permite a los operadores observar los cambios dentro de la cámara durante la operación. La visibilidad directa permite monitorear el proceso sin abrir la cámara sellada durante el ciclo de reposo al vacío.
-
Unidad principal y caja de control divididas: La sección de operación principal y la sección de control están separadas. Esta configuración permite que el equipo se coloque en una caja de guantes para trabajos en atmósfera controlada o se posicione en una línea de producción de acuerdo con el flujo de trabajo del laboratorio o de la planta piloto.
-
Diseño compacto orientado al laboratorio: La sección de la cámara de operación tiene una huella compacta declarada y el equipo se describe como fácil de operar, de tamaño pequeño y peso ligero. Estas características lo hacen adecuado como dispositivo de laboratorio multifuncional donde el espacio de instalación y la accesibilidad son importantes.
Aplicaciones
| Aplicación | Descripción | Beneficio clave |
|---|---|---|
| Llenado de electrolito en celdas tipo bolsa | Se utiliza después de la inyección de electrolito en celdas tipo bolsa para evacuar el aire y mantener las celdas al vacío para que el electrolito pueda fluir a través de la estructura interna. | Ayuda a promover un mejor contacto del electrolito con el núcleo del electrodo. |
| Llenado de electrolito en celdas cilíndricas | Admite el reposo al vacío para baterías cilíndricas después de la introducción del electrolito, utilizando el mismo principio de baja presión para eliminar el aire interno. | Permite el trabajo con celdas cilíndricas dentro de un proceso de preparación de baterías en laboratorio. |
| Preparación de celdas para I+D de baterías | Proporciona un paso de reposo al vacío controlado para equipos de investigación que preparan muestras de baterías y evalúan procedimientos de fabricación de celdas. | El tiempo de reposo y la presión ajustables respaldan el trabajo de laboratorio orientado a procesos. |
| Procesamiento de baterías en caja de guantes | La arquitectura de control separada permite colocar la sección de operación en una caja de guantes, utilizando el gas de trabajo de la caja de guantes como fuente de energía para el cilindro neumático a la presión especificada. | Admite la integración en flujos de trabajo de baterías basados en cajas de guantes. |
| Procesamiento de celdas en línea piloto | El equipo también puede colocarse en una línea de producción donde se requiera una estación de reposo al vacío compacta después de la inyección de la celda. | La instalación dividida permite una colocación flexible en línea o en banco de trabajo. |
| Trabajo de laboratorio con baterías de múltiples formatos | El uso de una cámara ajustable admite diferentes especificaciones y dimensiones de batería para laboratorios que manejan más de un formato de celda. | Simplifica el cambio entre tareas de celdas tipo bolsa y celdas cilíndricas. |
| Desarrollo de ciclos de integración de electrolito | La operación de ciclo multietapa puede utilizarse cuando un flujo de trabajo requiere acciones repetidas de reposo al vacío para la evaluación de la fusión del electrolito. | Proporciona funcionalidad de ciclo programable para refinar el proceso de reposo. |
Especificaciones técnicas
| Parámetro | Especificación |
|---|---|
| Identificador de sitio | RB33 |
| Tipo de equipo | Caja de reposo al vacío para baterías de laboratorio |
| Aplicación principal | Absorción de electrolito durante el llenado de celdas tipo bolsa y celdas cilíndricas |
| Principio de funcionamiento | La cámara superior presiona contra la placa plana inferior para formar una cámara sellada. Se aplica vacío durante un tiempo determinado para eliminar el aire de la celda; el electrolito fluye hacia abajo a lo largo de la celda por su propia gravedad para mejorar la integración con el núcleo del electrodo. |
| Fuente de alimentación | 220V/50Hz |
| Potencia | 0.5KW |
| Fuente de aire comprimido | 0.4～0.5Mpa |
| Requisito neumático para caja de guantes | Cuando se usa dentro de una caja de guantes, la fuente de energía del cilindro debe utilizar el gas de trabajo empleado dentro de la caja a 0.4～0.5Mpa. |
| Volumen interno de la cámara | L320mmW320mmH175mm |
| Material de la cámara | Aleación de aluminio |
| Propiedades del material de la cámara | Resistente a la corrosión; estructuralmente fuerte |
| Accionamiento de la cámara superior | Cilindro neumático |
| Guía de la cámara superior | Dos manguitos de guía lineal |
| Observación de la cámara | Ventana de visualización para observar cambios dentro de la cámara durante la operación |
| Ajuste del tiempo de reposo | 0-9999S ajustable |
| Ajuste de presión | Ajustable |
| Modo de operación | Operación cíclica multietapa |
| Grado de vacío | Más de -95KPa (el comprador proporciona la bomba de vacío) |
| Principio de presión negativa de trabajo | Se puede aplicar vacío hasta un estado de presión negativa de -90KPa para la eliminación de aire de la celda |
| Mantenimiento de vacío | Estable durante el reposo; el grado de vacío tiene una fluctuación descendente limitada |
| Rendimiento de sellado | Fuga de aire en 1 minuto no superior a -1KPa |
| Tipos de batería admitidos | Baterías tipo bolsa y baterías cilíndricas |
| Adaptabilidad al tamaño de la batería | Adecuado para baterías de diferentes especificaciones y tamaños; el ajuste es simple y conveniente |
| Configuración de instalación | La unidad principal y la caja de control están separadas |
| Ubicaciones de instalación | Puede operar dentro de una caja de guantes o en una línea de producción |
| Dimensiones externas de la sección de la cámara de operación | Aprox. L500mmW350mmH630mm |
| Peso | Aprox. 70KG |
| Referencia de la sección de control | Aprox. 70KG |
¿Por qué elegir este producto?
-
Rendimiento de vacío enfocado en el proceso: El equipo combina capacidad de vacío profundo, comportamiento de mantenimiento estable y un límite de fuga de un minuto para respaldar condiciones de reposo de electrolito repetibles.
-
Construcción mecánica intencionada: La construcción de la cámara en aleación de aluminio, el accionamiento neumático y la guía lineal doble proporcionan una disposición de movimiento de cámara robusta centrada en la alineación del sellado y una operación confiable.
-
Integración flexible en el flujo de trabajo: Una caja de control separada brinda a los laboratorios opciones de colocación prácticas, incluyendo la operación en caja de guantes y el uso en líneas de producción, sin cambiar la función fundamental de reposo al vacío.
-
Control de operación adaptable: El tiempo de reposo y la presión ajustables, junto con la operación cíclica multietapa, brindan a los usuarios flexibilidad de proceso para el trabajo con electrolitos en celdas tipo bolsa y cilíndricas.
-
Monitoreo y cambio práctico: La ventana de visualización permite la observación visual durante la operación, mientras que la cámara está diseñada para diferentes especificaciones de batería con un ajuste conveniente.
Contáctenos para obtener una cotización o una solución personalizada configurada según su formato de batería, disposición de caja de guantes y flujo de trabajo de reposo de electrolito.
