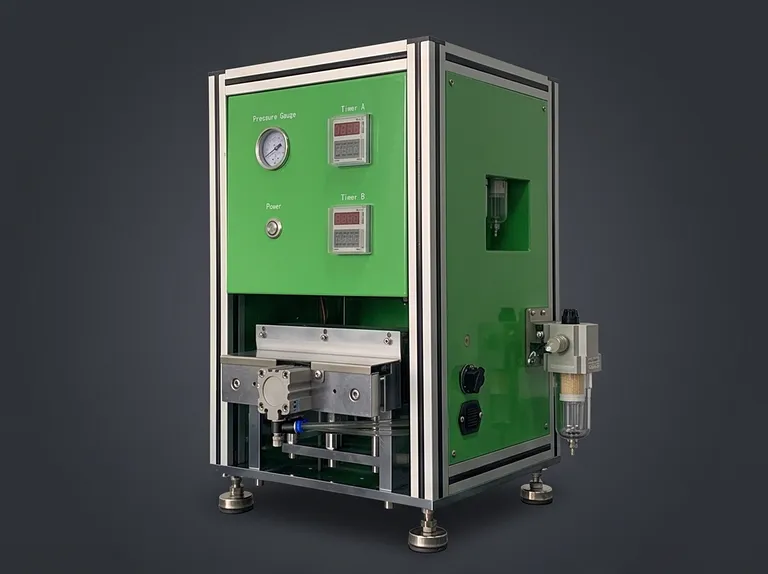

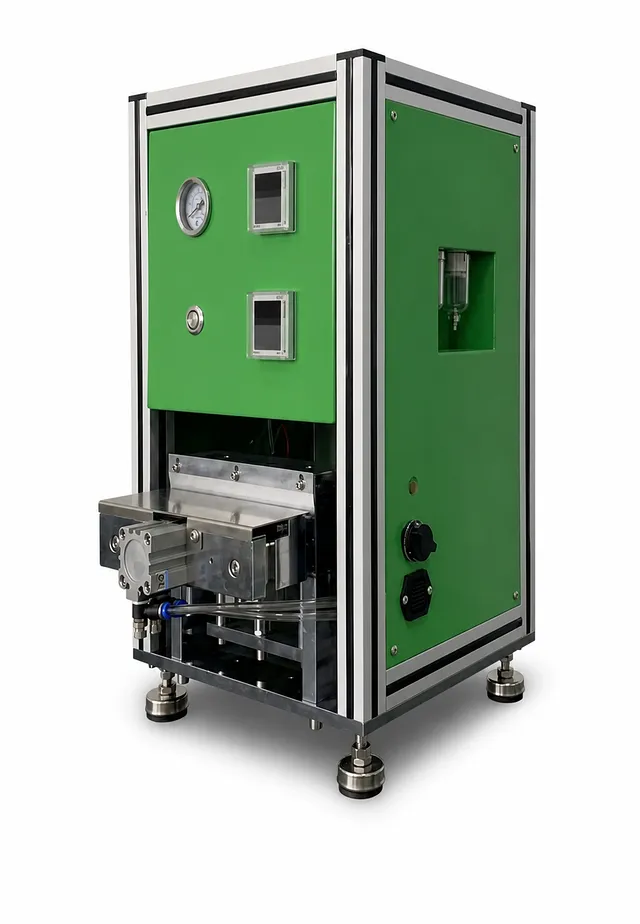

Máquina neumática de plegado de bordes de batería de 200 mm para uso en laboratorio

Descripción del producto

Esta máquina neumática de plegado de bordes está diseñada para formar el borde plegado de la película de aluminio y plástico después del recorte en la producción de baterías de litio tipo bolsa. Su cuchilla de plegado de 200 mm permite una operación de plegado compacta y controlada para la fabricación de celdas a escala de laboratorio. El ancho de plegado ajustable permite que el equipo se adapte a los requisitos de formación de bordes específicos de cada celda, manteniendo al mismo tiempo un tamaño práctico para entornos de investigación y desarrollo de procesos.

La unidad está destinada a laboratorios de baterías de litio, líneas de I+D de baterías, preparación de celdas tipo bolsa a escala piloto e investigación de materiales avanzados donde la película de aluminio y plástico recortada debe plegarse antes de los pasos de ensamblaje posteriores. Es compatible con equipos de proceso que requieren una estación de formación dedicada y repetible en lugar de un método de plegado manual, lo que ayuda a organizar el flujo de trabajo de las celdas tipo bolsa en torno a ajustes definidos de presión neumática y velocidad.

Construido sobre un marco de perfil y paneles de carcasa pintados, este sistema combina una estructura refinada y compacta con un funcionamiento accionado por pedal. La disposición operativa está diseñada para un uso fiable, cómodo y rápido. La limpieza rutinaria, la lubricación, la protección contra la corrosión durante los períodos de inactividad y la inspección de los sujetadores ayudan a preservar un movimiento suave y un rendimiento fiable bajo condiciones de funcionamiento de laboratorio regulares.

Características principales

• Ancho de plegado ajustable: El ancho de plegado se puede ajustar según los requisitos de la batería. Esto permite que el equipo admita procesos de formación de bordes de celdas tipo bolsa con diferentes necesidades dimensionales sin cambiar el método operativo central.

• Cuchilla de plegado de 200 mm: Una cuchilla de plegado de 200 mm proporciona la longitud de formación necesaria para la operación especificada. El ancho de plegado efectivo es superior a 1 mm, lo que permite una formación de bordes controlada después del recorte de la película de aluminio y plástico.

• Ajustes de proceso neumático configurables: La presión del aire se puede configurar y ajustar según los requisitos del proceso dentro del rango de suministro neumático especificado. Esto brinda al personal del proceso una forma directa de alinear la operación con las necesidades de la tarea de plegado.

• Velocidad de operación ajustable: La velocidad de operación es configurable según los requisitos del proceso, con una tasa de trabajo de aproximadamente 300 ciclos por hora. Esto respalda un flujo de trabajo de laboratorio medido, al tiempo que permite que el ajuste del ciclo se adapte al proceso de formación requerido.

• Accionamiento por pedal: Un interruptor accionado por pedal proporciona un medio fiable, cómodo y rápido para hacer funcionar el equipo. Esta disposición mantiene la operación directa en la estación de trabajo y facilita el manejo práctico durante la preparación repetitiva de celdas tipo bolsa.

• Construcción industrial compacta: El marco está ensamblado a partir de perfiles y paneles de sellado pintados, lo que produce una estructura de máquina compacta y refinada. El equipo es adecuado para su ubicación en laboratorios donde el espacio útil en el suelo o en el banco de trabajo debe gestionarse con cuidado.

• Componentes de movimiento reparables: Las cuchillas de plegado superior e inferior se pueden limpiar regularmente, mientras que las piezas móviles se pueden lubricar para mantener un movimiento suave. Las acciones de mantenimiento claras respaldan la consistencia mecánica a largo plazo y ayudan a los operadores a proteger el mecanismo de formación.

• Protección contra la corrosión en períodos de inactividad: Cuando el equipo no se utiliza durante un tiempo prolongado, las superficies de las cuchillas se pueden limpiar y proteger con aceite antioxidante. Este requisito práctico ayuda a preservar el estado de la cuchilla entre proyectos o campañas de producción.

Aplicaciones

Especificaciones técnicas

Las especificaciones indicadas definen la longitud de formación disponible, los ajustes de proceso configurables, los requisitos de servicios públicos, las dimensiones físicas y los requisitos de mantenimiento para el equipo. Los compradores pueden utilizar estos valores para evaluar la compatibilidad con su suministro eléctrico de laboratorio, infraestructura de aire comprimido, dimensiones de las celdas tipo bolsa, espacio de la estación de trabajo y procedimientos de mantenimiento establecidos.

El ajuste del ancho de plegado está destinado a seguir los requisitos de la batería, mientras que la presión neumática y la velocidad se establecen según el requisito del proceso. Para la revisión de adquisiciones, estos factores ajustables deben considerarse junto con la geometría del borde plegado requerida y la fuente de aire disponible de 0,5 MPa a 0,8 MPa. El requisito de ancho de plegado efectivo es superior a 1 mm y la longitud de la cuchilla de plegado es de 200 mm.

El requisito eléctrico de AC220V/50Hz, 100 W y las dimensiones de la máquina de L320*W300*H420mm proporcionan los valores de instalación centrales para la planificación del laboratorio. La estructura compacta es particularmente relevante cuando la estación de plegado debe colocarse cerca de las operaciones de recorte, ensamblaje u otras operaciones de preparación de celdas tipo bolsa. Confirme que la ubicación de instalación prevista proporcione el suministro eléctrico especificado y el rango de aire comprimido antes de la puesta en marcha.

El mantenimiento de las cuchillas de plegado y los componentes móviles es parte de la preservación de la calidad de formación y el funcionamiento de la máquina. La limpieza frecuente de las cuchillas de plegado superior e inferior mantiene las superficies de la cuchilla limpias. La lubricación de las partes móviles ayuda a mantener un movimiento suave. Para períodos prolongados sin uso, limpiar las superficies de la cuchilla de plegado y aplicar aceite antioxidante proporciona protección a la superficie. La inspección regular de tornillos, tuercas, pasadores y sujetadores relacionados ayuda a identificar el aflojamiento antes de que afecte la calidad del equipo o la seguridad operativa.

¿Por qué elegir este producto?

• Formación de celdas tipo bolsa diseñada específicamente: El equipo está destinado específicamente al plegado de bordes de película de aluminio y plástico después del recorte en el trabajo con baterías de litio tipo bolsa, brindando a los laboratorios una solución dedicada para esta etapa del proceso.

• Ajustabilidad enfocada en el proceso: El ancho de plegado, la presión neumática y la velocidad se pueden ajustar según los requisitos de la batería y del proceso. Esto proporciona una flexibilidad operativa útil al tiempo que conserva una función de máquina definida y directa.

• Rendimiento de laboratorio práctico: Una velocidad de trabajo de aproximadamente 300 ciclos por hora y el accionamiento por pedal respaldan un flujo de trabajo receptivo para I+D, fabricación piloto y preparación de prototipos repetibles.

• Construcción compacta y mantenible: La construcción con marco de perfil y paneles pintados ofrece un formato de equipo pequeño y refinado. Los procedimientos sencillos de limpieza, lubricación, protección contra la corrosión y verificación de sujetadores respaldan la consistencia operativa a largo plazo.

• Requisitos de instalación claros: Los datos definidos de electricidad, neumática, longitud de cuchilla, ancho efectivo y dimensiones simplifican la evaluación técnica por parte de los equipos de adquisiciones e instalaciones antes de la compra.

Contáctenos para obtener una cotización o una solución personalizada alineada con su proceso de plegado de celdas tipo bolsa, servicios de laboratorio y requisitos de producción.
