Máquina de sellado superior y lateral para el empaquetado de baterías de litio tipo bolsa

Descripción del producto

Esta máquina de sellado superior y lateral está diseñada para el termosellado de los bordes superiores y laterales de baterías de litio tipo bolsa (pouch). Transfiere calor desde cabezales de sellado de cobre calentados eléctricamente a la película de aluminio-plástico, aplicando luego una presión controlada para ablandar el material de empaquetado hasta un estado casi fundido y crear un sellado por fusión a presión. El equipo admite tanto el sellado superior como el lateral sin necesidad de cambiar el troquel, lo que ayuda a los equipos de laboratorio a realizar operaciones comunes de sellado de celdas tipo bolsa en una estación de trabajo compacta.

El equipo es adecuado para flujos de trabajo de fabricación y desarrollo de celdas tipo bolsa donde los operadores necesitan sellar los bordes de la batería después del ensamblaje de la celda. Es aplicable a diferentes tamaños de batería, con un ajuste sencillo y sin necesidad de ajustar o reemplazar los cabezales de sellado para cambios de proceso de superior a lateral. Un pedal inicia el ciclo de sellado, lo que permite al operador alinear el borde de la celda debajo del cabezal de sellado, completar la acción de calor-presión y retirar la celda terminada manualmente.

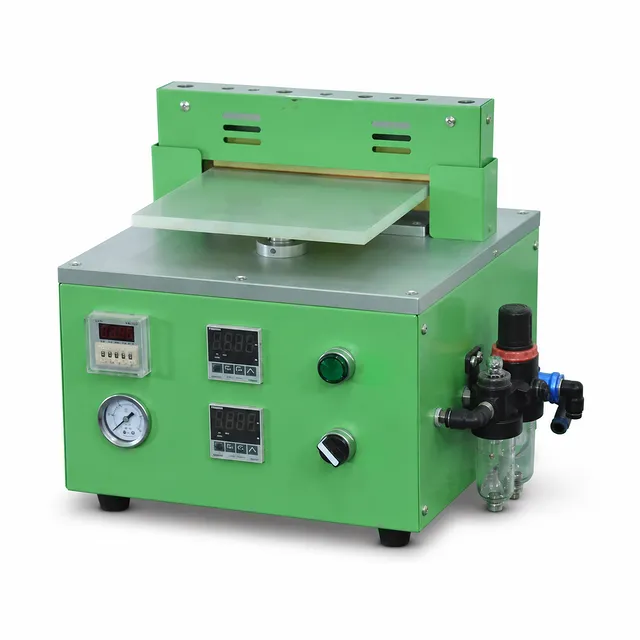

Construida con cabezales térmicos de cobre, accionamiento neumático, posicionamiento mediante guías lineales y controles de proceso ajustables, esta unidad está configurada para un trabajo de sellado repetible. El diseño protector ayuda a prevenir quemaduras por alta temperatura, mientras que el marco compacto de perfil de aluminio, la mesa de soporte de material y la disposición accesible de los moldes de cobre facilitan la operación ordenada, la limpieza y el reemplazo de moldes.

Características clave

• Sellado superior y lateral sin cambio de troquel: Este sistema realiza el sellado del borde superior y lateral de la celda tipo bolsa sin cambiar el troquel. Esto reduce el trabajo de ajuste al pasar de un proceso de sellado a otro.

• Cabezales de sellado de cobre: Los cabezales de sellado están hechos de cobre para una transferencia de calor efectiva. La construcción en cobre está diseñada para reducir el consumo de energía y mejorar la eficiencia de trabajo durante el termosellado.

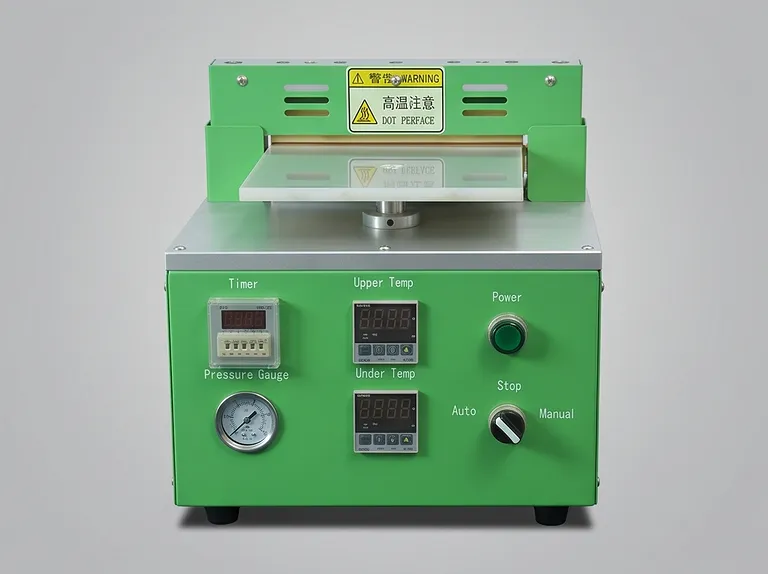

• Temperatura de termosellado ajustable: Las temperaturas de los cabezales de sellado superior e inferior se ajustan mediante botones en el panel del controlador de temperatura. El rango operativo seleccionable se extiende desde temperatura ambiente hasta 250°C, con una precisión de control declarada de ±2°C.

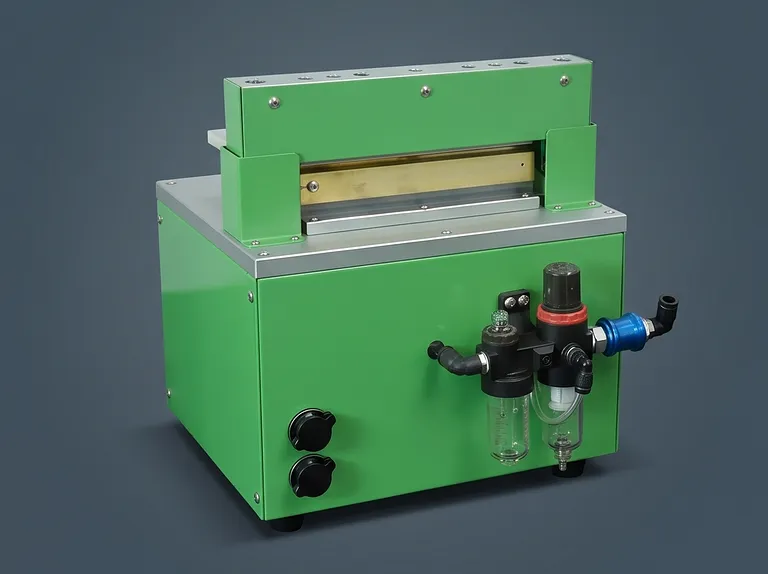

• Ajuste de presión neumática: Una válvula reguladora de presión de aire ajusta la presión aplicada por los cabezales de sellado superior e inferior. Esto permite cambios en la configuración del proceso para diferentes requisitos de material de empaquetado y borde de celda.

• Movimiento preciso del cabezal guiado: Un cilindro acciona el cabezal de sellado superior, mientras que dos manguitos de guía lineal proporcionan orientación. Esta disposición admite un movimiento vertical flexible y una guía precisa para ayudar a cumplir con los requisitos de paralelismo después del sellado de bordes.

• Geometría de sellado configurable: El ancho de sellado estándar es de 5mm±0.4, con anchos disponibles de 2-10mm. Las cuchillas de sellado se pueden reemplazar para producir otros anchos de sello, lo que permite configurar el equipo según el formato de borde de paquete requerido.

• Temporización de ciclo controlada: El tiempo de sellado estándar es de 2S-3S, mientras que el temporizador es ajustable de 0-99s. Los operadores pueden establecer el tiempo de permanencia de calor-presión de acuerdo con los parámetros de proceso requeridos.

• Resultado de sellado uniforme: El sistema está diseñado para producir marcas de sellado planas y uniformes, y una apariencia de borde ordenada. La diferencia de espesor especificada entre dos puntos de sellado cualesquiera es inferior a 15um.

• Construcción compacta y fácil de mantener: El marco utiliza perfiles de aluminio y la estructura de chapa metálica utiliza un diseño geométrico tridimensional. Se incluye una mesa de carga de material, y la disposición del molde de cobre está diseñada para una limpieza y reemplazo convenientes.

• Funciones de operación manual y automática: El equipo incluye funciones de operación tanto automáticas como manuales. El pedal proporciona una activación directa del ciclo después de que el operador posiciona y alinea el borde de sellado de la celda tipo bolsa.

Aplicaciones

Especificaciones técnicas

El ciclo de termosellado comienza una vez que se alcanza la temperatura establecida. El operador sostiene la celda, coloca y alinea su borde de sellado debajo del cabezal de sellado, y luego inicia el proceso con el pedal. El cilindro neumático impulsa el cabezal de sellado calentado superior hacia abajo. La conducción de calor ablanda la película de aluminio-plástico hacia un estado casi fundido, y la presión aplicada completa la acción de sellado por fusión a presión. Luego, el operador retira la celda manualmente.

La interfaz de control de temperatura se utiliza para ajustar las temperaturas de los cabezales superior e inferior. La válvula reguladora de presión establece la presión del cabezal de sellado, mientras que el rango de temporización permite ajustar la duración del termosellado. Juntos, estos controles abordan las variables de proceso declaradas de temperatura, presión y tiempo de sellado. La posición ajustable de 1~5±0.4mm desde el cuerpo principal hasta el borde de termosellado proporciona un ajuste adicional para la colocación del borde.

Para la geometría del sello, el ancho estándar de 5mm±0.4 admite el empaquetado rutinario de bordes de celdas tipo bolsa. Cuando se requiere un perfil de sello diferente, se pueden seleccionar anchos de 2～10mm. Se pueden producir otros anchos reemplazando la cuchilla de sellado. Esta configuración separa el ajuste normal del proceso de un cambio en el requisito físico de ancho de sello, manteniendo la disposición del cabezal de cobre disponible para el trabajo de sellado superior y lateral previsto.

El espesor del material es una consideración central al configurar el proceso de sellado. El rango declarado del borde de sellado lateral es de 60～300um, dependiendo del espesor de la película de aluminio-plástico. El rango declarado del borde de sellado de la lengüeta superior es de 200～700um, también dependiendo del espesor de la película de aluminio-plástico. Estos rangos deben considerarse junto con la temperatura, presión, ancho de sello y tiempo de sellado configurados durante el trabajo de empaquetado de celdas tipo bolsa.

El mecanismo de cabezal superior guiado está destinado a mantener un movimiento preciso durante la carrera de sellado. Dos manguitos de guía lineal guían el cabezal accionado por cilindro para que se mueva de manera flexible y precisa. Esta construcción está específicamente destinada a respaldar el requisito de paralelismo del borde sellado. El sello resultante se describe como plano y uniforme, con una diferencia de espesor declarada de menos de 15um entre dos puntos de sellado cualesquiera.

Las configuraciones disponibles proporcionan diferentes longitudes de cuchilla de sellado y requisitos de aire comprimido. La configuración de 200mm especifica aire comprimido de 5～7kg/cm2 y 1KW de potencia, mientras que la configuración de 300mm especifica aire comprimido de 5～8kg/cm2 y 0.5KW de potencia. Ambas configuraciones utilizan energía AC220V/50Hz, ofrecen ajuste de termosellado desde temperatura ambiente hasta 250℃, y tienen una velocidad de trabajo neumática declarada de al menos 400 ciclos por hora.

Por qué elegir este producto

• Control de sellado centrado en el proceso: La temperatura, presión neumática, tiempo de sellado, posición del borde y ancho de sello ajustables brindan a los equipos de producción y laboratorio configuraciones definidas para el trabajo de empaquetado de celdas tipo bolsa.

• Diseño de cabezal orientado a la transferencia de calor: Los cabezales de sellado de cobre proporcionan el elemento de transferencia de calor del proceso y están especificados para respaldar el ahorro de energía y la eficiencia de trabajo.

• Precisión mecánica guiada: El cabezal superior accionado por cilindro y los manguitos de guía lineal duales están diseñados para respaldar un movimiento preciso y el paralelismo del borde sellado.

• Flexibilidad de formato práctica: El sellado superior y lateral se puede completar sin cambiar el troquel, mientras que se pueden acomodar diferentes especificaciones de batería mediante un ajuste simple.

• Construcción lista para el operador: La protección contra quemaduras por alta temperatura, una mesa de carga, funciones de operación manual y automática, y la limpieza y reemplazo convenientes del molde de cobre respaldan el uso y mantenimiento regulares.

Contáctenos para obtener una cotización o una solución personalizada adaptada a las dimensiones de sellado de sus celdas tipo bolsa, material de empaquetado y requisitos de proceso.
