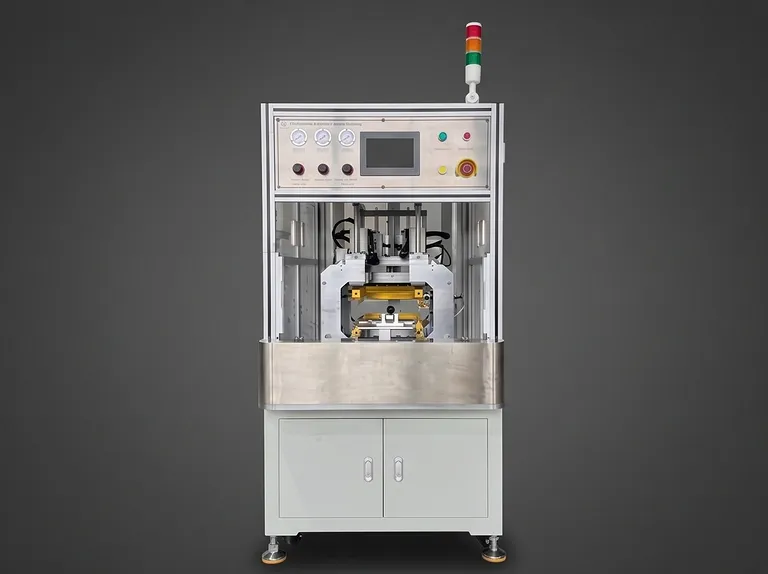

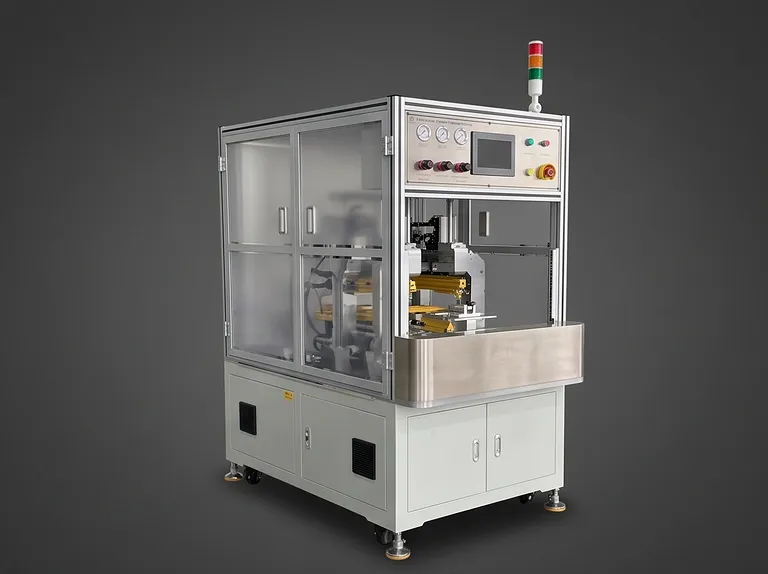

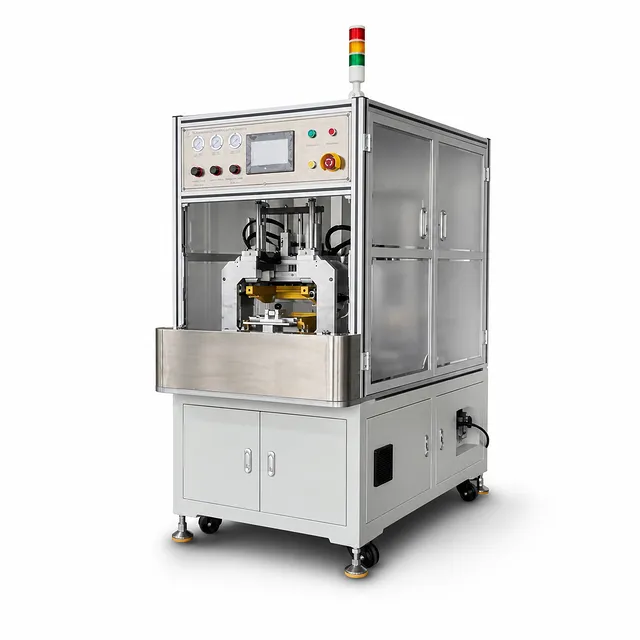

Máquina selladora lineal superior y lateral para el envasado de baterías de litio tipo bolsa

Descripción del producto

Esta máquina selladora lineal superior y lateral está diseñada para el envasado de baterías de litio tipo bolsa de doble pestaña después de que la celda se haya colocado dentro de una carcasa de película de aluminio-plástico formada. Combina el posicionamiento basado en accesorios, la transferencia accionada por servomotor, el sellado superior accionado por cilindro y el sellado lateral en un proceso controlado. El resultado es una secuencia de envasado repetible que admite una calidad de sellado constante, manteniendo al mismo tiempo el flujo de trabajo de carga y descarga claro para los operadores.

El equipo es adecuado para líneas de fabricación de celdas tipo bolsa que requieren operaciones de sellado superior y sellado de un lado. Un operador carga la película de aluminio-plástico formada en el accesorio, inserta la celda en la carcasa y asegura la placa de presión del accesorio. Luego, el sistema mueve el accesorio a través de las estaciones de sellado configuradas antes de devolverlo a la posición de carga para la descarga. Admite operaciones de sellado superior doble o sellado superior único, seguidas de un sellado lateral.

Construida en torno a un control automático PLC, una interfaz hombre-máquina de pantalla táctil y un marco de perfil de aleación de aluminio estable, esta unidad está diseñada para un trabajo de producción controlado y repetible. Los ajustes ajustables de temperatura y tiempo de sellado, las funciones de alarma, la protección de detección de accesorios y la protección de interruptor de puerta ayudan a mantener una operación confiable bajo condiciones de proceso definidas.

Características clave

• Transferencia lineal de accesorios por servomotor: Un servomecanismo transfiere el accesorio sujeto desde la carga hasta las posiciones de sellado superior y lateral en secuencia. Este movimiento controlado admite una ruta de proceso consistente y devuelve el accesorio automáticamente a la ubicación de carga después del sellado.

• Capacidad de sellado superior doble o único: El mecanismo de sellado superior accionado por cilindro puede completar dos sellos superiores simultáneamente o un sello superior según lo requiera la operación. Esta flexibilidad admite procesos de envasado para celdas tipo bolsa de doble pestaña sin cambiar el flujo de trabajo lineal general.

• Temperatura de sellado ajustable: La temperatura del cabezal de sellado es ajustable desde temperatura ambiente hasta 260 ℃, con compensación configurable y una precisión de control de ±2 ℃. El control de temperatura preestablecido permite alinear el proceso con la condición de sellado de película de aluminio-plástico requerida.

• Tiempo de sellado configurable: El tiempo de sellado es ajustable de 0 a 99,9 segundos. Los operadores pueden preestablecer el parámetro de tiempo a través de la interfaz de control para que coincida con el ciclo de envasado y el proceso de sellado requeridos.

• Anchos de sello definidos: El equipo proporciona un sello superior de 8 mm y un sello lateral de 10 mm como estándar. Las dimensiones del sello se pueden personalizar según la referencia de aceptación suministrada por el usuario, lo que permite que la interfaz de sellado se adapte a los requisitos del proceso verificados.

• Paralelismo uniforme del cabezal de sellado: Bajo las condiciones de verificación especificadas, la impresión de sellado producida con papel autocopiante triple es uniforme. Esto brinda a los compradores una base práctica para evaluar la alineación del cabezal de sellado y la distribución de presión durante la confirmación del proceso.

• Control por PLC y pantalla táctil: Un controlador lógico programable proporciona control automático, mientras que la pantalla táctil admite el diálogo del operador y la configuración conveniente de parámetros. Se incluyen modos de funcionamiento manual y automático para admitir la configuración, el funcionamiento normal y las comprobaciones funcionales.

• Funciones de alarma y protección del proceso: La unidad incluye alarmas de baja y alta temperatura, protección de interruptor de puerta, protección de detección de accesorios y funciones de alarma de falla. Estas características admiten una operación controlada al identificar condiciones anormales y proteger el ciclo de sellado.

• Estadísticas de producción: Una función de conteo de producción integrada registra la producción durante el funcionamiento. Esto brinda al personal de producción una forma directa de monitorear los ciclos de envasado completados y revisar la producción operativa.

• Construcción duradera del marco de perfil: El marco utiliza perfiles de aleación de aluminio para una construcción de equipo limpia y estructurada. La disposición mecánica está diseñada para un funcionamiento estable del programa, un control confiable, una operación conveniente y una interfaz orientada al ser humano.

Aplicaciones

Especificaciones técnicas

Por qué elegir este producto

• Parámetros de sellado controlados: La temperatura ajustable, la compensación configurable, la precisión de control de temperatura de ±2 ℃ y el tiempo de sellado ajustable proporcionan una base definida para establecer el proceso de envasado.

• Proceso lineal diseñado específicamente: La transferencia de accesorios por servomotor conecta la carga, el sellado superior, el sellado lateral y el retorno del accesorio en una secuencia repetible diseñada específicamente para el envasado de baterías de litio tipo bolsa de doble pestaña.

• Flexibilidad práctica del proceso: La capacidad de seleccionar el sellado superior doble o único y personalizar las dimensiones del sello según una referencia de aceptación proporcionada por el usuario ayuda a alinear el equipo con los requisitos de envasado específicos de la aplicación.

• Control y salvaguardas confiables: La automatización PLC, la configuración de parámetros en pantalla táctil, las alarmas de temperatura, la protección de interruptor de puerta, la detección de accesorios y las alarmas de falla admiten una operación diaria estable y controlada.

• Construcción enfocada en la producción: El sellado controlado por cilindro, un marco de perfil de aleación de aluminio estructurado, las estadísticas de producción y las funciones de funcionamiento manual o automático hacen de este sistema una inversión sólida para operaciones organizadas de envasado de celdas tipo bolsa.

Contáctenos para obtener una cotización o una configuración de sellado personalizada que se adapte a las dimensiones de su celda tipo bolsa, referencia de aceptación y proceso de producción.
