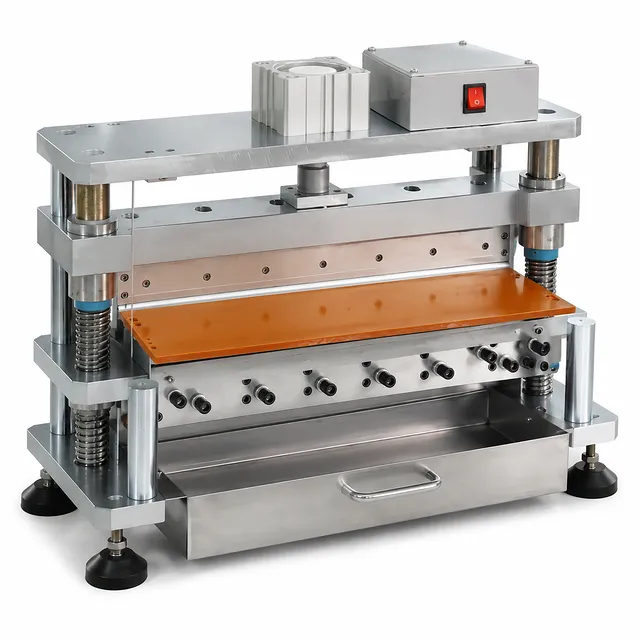

Máquina neumática de corte de bordes para láminas de electrodos de batería

Descripción del producto

Este sistema neumático de corte de bordes está diseñado para recortar los bordes sellados superiores y laterales de las celdas tipo bolsa de película de aluminio-plástico después de la formación de la cavidad. Combina un punzonado accionado por cilindro, cuchillas de corte afiladas de acero de alta velocidad y un movimiento guiado de precisión para producir una operación de corte limpia y repetible. La longitud de corte de 300 mm admite accesorios de producción que requieren un tramo de corte considerable, mientras que la precisión de corte especificada de ±0,2 mm ayuda a los usuarios a mantener dimensiones controladas en los bordes terminados.

El equipo es adecuado para la fabricación de celdas tipo bolsa y procesos de fabricación de baterías en laboratorio donde se requiere la gestión de bordes después de la formación. El operador coloca la batería en la placa de posicionamiento con una mano y acciona el interruptor de pedal para completar el corte. El ancho de corte se define en torno a la celda de muestra proporcionada por el cliente y sus dimensiones de sello superior/lateral reservadas, y luego se puede ajustar a través del borde de tope de posicionamiento.

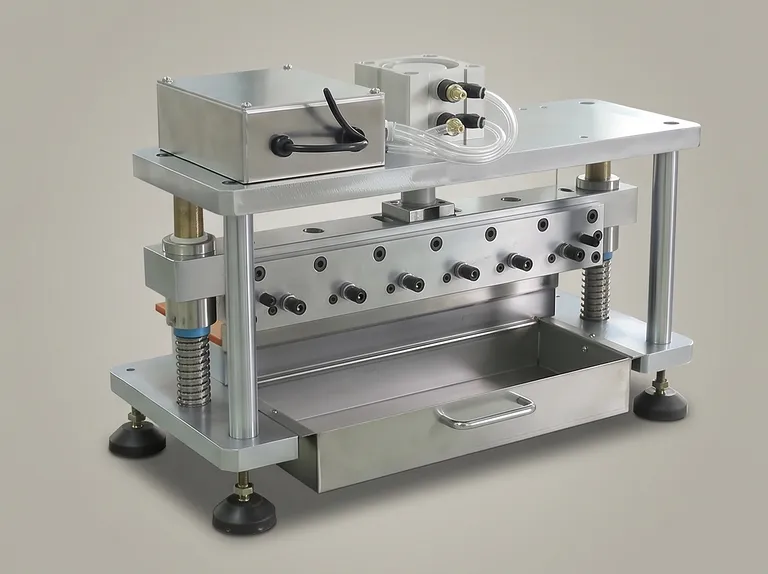

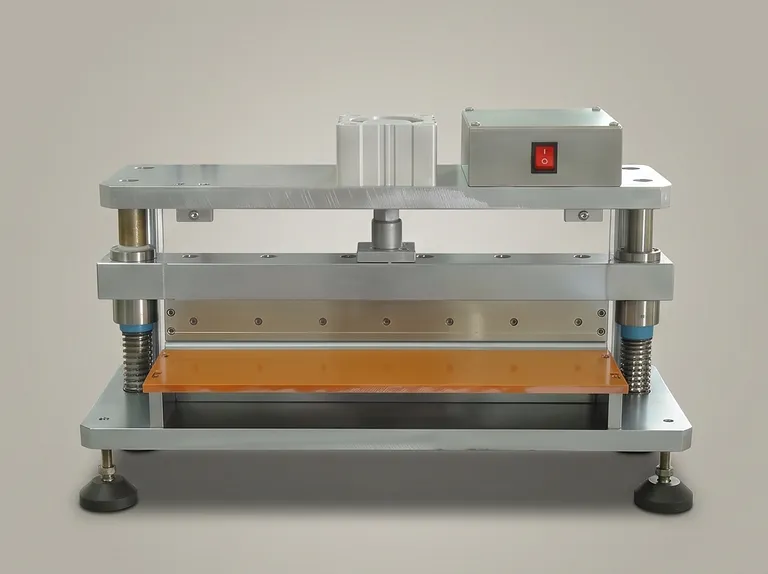

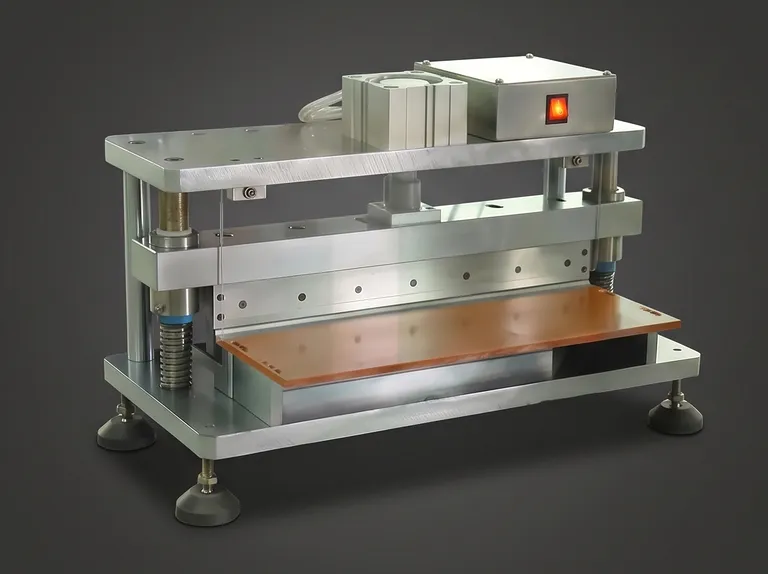

Construida alrededor de mecanismos de cuchilla superior e inferior, un conjunto de poste guía y buje guía, y una placa de posicionamiento de batería, esta unidad está configurada para una operación diaria práctica. Los postes guía de bolas del molde y los bujes guía guían la cuchilla superior con alta precisión, ayudando a mantener un espacio libre cero entre las cuchillas de corte superior e inferior y favoreciendo la vida útil de la cuchilla.

Características clave

• Acción de punzonado neumático: Un método de punzonado accionado por cilindro proporciona el movimiento de corte para el recorte de los bordes de los sellos superiores y laterales. El sistema neumático requiere un suministro de aire de al menos 0,5 MPa.

• Precisión de corte controlada: La precisión de corte especificada es de ±0,2 mm. Esta tolerancia definida ayuda a los usuarios que necesitan un paso de corte de bordes repetible después de la formación de la bolsa de película de aluminio-plástico.

• Longitud de corte compatible de 300 mm: El cortador está especificado para una longitud de corte de 300 mm. Esto proporciona una referencia dimensional clara para adaptar el sistema al formato de celda tipo bolsa y a la disposición de los accesorios previstos.

• Guía de cuchilla de alta precisión: La cuchilla de corte superior utiliza postes guía de bolas de molde y bujes guía para su guiado. Esta disposición tiene como objetivo mantener un espacio libre cero entre las cuchillas superior e inferior, promoviendo una alineación de corte estable y una vida útil prolongada.

• Cuchillas de corte de acero de alta velocidad: Tanto la cuchilla de corte superior como la inferior están hechas de acero de alta velocidad. Sus bordes de corte afilados se combinan con una dureza de cuchilla de HRC≥58 para una interfaz de corte robusta.

• Ancho de borde personalizable: El ancho de corte está determinado por el accesorio de perfilado, basado en las dimensiones reservadas de los sellos superiores y laterales en la celda de muestra suministrada por el cliente. Un borde de tope de posicionamiento también permite el ajuste del ancho de corte durante la configuración.

• Operación mediante interruptor de pedal: La acción de corte se controla mediante un interruptor de pedal. Esta secuencia operativa simple permite al usuario sostener la batería contra la placa de posicionamiento y completar el corte presionando la válvula de pedal.

• Estructura de posicionamiento diseñada específicamente: El conjunto mecánico incluye mecanismos de cuchilla superior e inferior, un mecanismo de poste guía y buje guía, y un mecanismo de placa de posicionamiento de batería. Estos elementos dedicados favorecen una colocación constante y un movimiento controlado de la cuchilla.

• Controles eléctricos integrados: La configuración eléctrica incluye una válvula solenoide y un interruptor de pedal, con alimentación de CA 220V/50Hz y una potencia nominal de 500W. Esto combina el accionamiento neumático con componentes de control eléctrico sencillos.

Aplicaciones

Especificaciones técnicas

Notas de proceso y configuración

Lista de verificación para el comprador

¿Por qué elegir este producto?

• Función dedicada post-formado: Este sistema está configurado específicamente para recortar bordes sellados superiores y laterales después de la formación de la bolsa de película de aluminio-plástico, en lugar de depender de un arreglo de corte generalizado.

• Guía mecánica enfocada en la precisión: Los postes guía de bolas de molde y los bujes guía guían la cuchilla superior con alta precisión para mantener la relación de espacio libre cero establecida entre las cuchillas de corte.

• Construcción duradera de la cuchilla: Las cuchillas superior e inferior utilizan acero de alta velocidad, con una dureza de corte especificada en HRC≥58. Esta es una base práctica para una interfaz de corte repetitiva exigente.

• Configuración adaptable al formato: El accesorio de perfilado se puede personalizar a partir del plano de la celda de muestra proporcionado por el cliente y las dimensiones de sello reservadas, mientras que el borde de tope de posicionamiento proporciona un ajuste del ancho de corte.

• Operación sencilla en la estación de trabajo: La colocación con una sola mano en la placa de posicionamiento y el accionamiento mediante interruptor de pedal proporcionan una secuencia de corte directa y fácil de operar con requisitos neumáticos y eléctricos definidos.

Contáctenos para obtener una cotización o una solución de ancho de corte personalizada adaptada a su muestra de celda tipo bolsa, tolerancia de sello y flujo de trabajo de producción.
