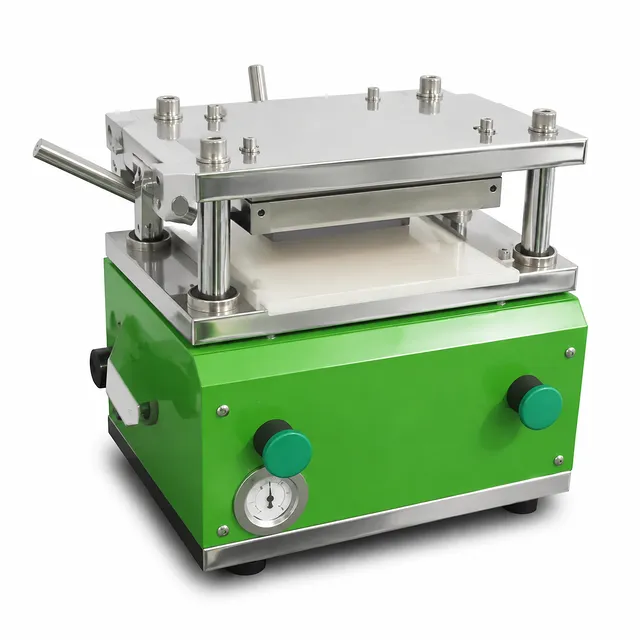

Máquina neumática de formado de película de aluminio y plástico para la formación de carcasas de baterías de litio tipo bolsa

Descripción general del producto

Esta máquina neumática de formado de película de aluminio y plástico está diseñada para la formación de cavidades en carcasas de laminado de aluminio y plástico utilizadas en baterías de litio tipo bolsa (pouch). El accionamiento neumático proporciona una presión y velocidad de formado ajustables sin necesidad de energía eléctrica, ofreciendo una solución compacta y práctica para el procesamiento controlado en laboratorio. Su sistema de molde de precisión está diseñado para crear cavidades formadas con esquinas limpias, geometría estable y un perímetro circundante suave.

El equipo está destinado a películas de aluminio y plástico en formato de hoja para I+D de baterías, creación de prototipos a escala piloto y preparación de muestras. Admite la producción de carcasas para celdas tipo bolsa antes de los pasos de ensamblaje posteriores, lo que la hace relevante para laboratorios de baterías, equipos de desarrollo de materiales, universidades e institutos de investigación que trabajan con formatos de bolsa laminada.

Construida sobre cuatro columnas guía, un marco de alta resistencia y herramientas de precisión, esta unidad enfatiza el movimiento repetible bajo el uso rutinario de laboratorio. Las condiciones de formado ajustables, el ajuste rápido de profundidad y el reemplazo conveniente del molde ayudan a los operadores a adaptar el proceso de manera eficiente mientras mantienen un flujo de trabajo de formado controlado y confiable.

Características clave

• Accionamiento de formado neumático: Una arquitectura accionada por cilindro proporciona la fuerza de formado sin energía eléctrica. Tanto la presión de formado como la velocidad de formado son ajustables, lo que permite al operador configurar el proceso según la película de aluminio-plástico y la tarea de formación de la cavidad.

• Presión ajustable hasta 1 T: El sistema alcanza una presión de formado máxima de 1 T a 0,5 MPa de aire comprimido. Esta capacidad de presión ajustable admite un estiramiento controlado en lugar de un proceso de formado fijo de una sola condición.

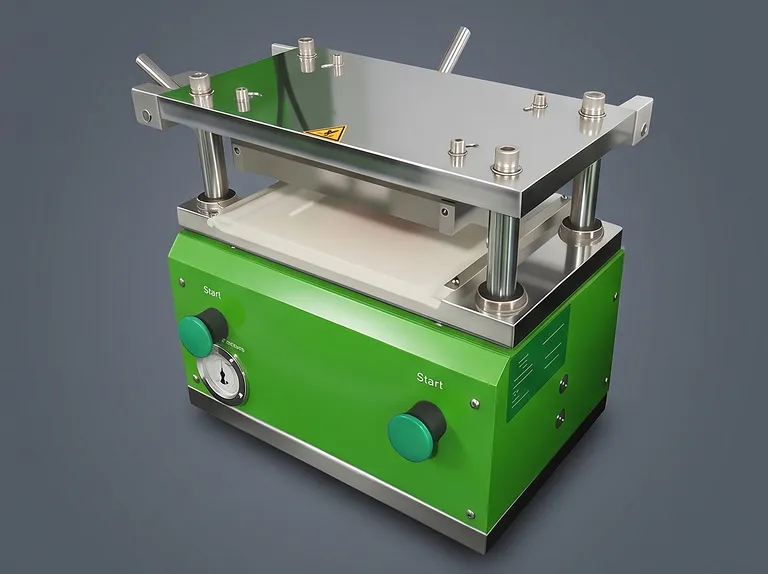

• Guía de precisión de cuatro columnas: Cuatro columnas guía soportan un movimiento de deslizamiento suave hacia arriba y hacia abajo. Esta disposición estructural está diseñada para mantener una alineación precisa durante la carrera de formado y favorecer una geometría de cavidad consistente.

• Estiramiento profundo y estable: El equipo está diseñado para estirar películas de aluminio-plástico de calidad equivalente de manera más profunda y estable que productos comparables. Admite una profundidad máxima de cavidad de 6 mm dentro de las dimensiones de cavidad aplicables indicadas.

• Geometría de molde de precisión: El diseño del molde tiene como objetivo minimizar las arrugas en forma de cola de pescado y las esquinas colapsadas alrededor de la cavidad formada y el perímetro. Esto es especialmente importante al producir carcasas de bolsa que requieren áreas formadas limpias e intactas para operaciones posteriores de procesamiento de baterías.

• Cambios rápidos de molde y profundidad: El reemplazo del molde y el ajuste de la profundidad de estiramiento son simples y rápidos. Esto ayuda a los equipos de investigación a cambiar entre las tareas de desarrollo admitidas sin hacer que la estación de formado sea innecesariamente compleja de operar.

• Procesamiento de película en hojas: La unidad forma hojas individuales de película de aluminio-plástico en lugar de requerir un proceso de rollo continuo. Esto la hace muy adecuada para I+D, construcciones de prueba y trabajos de creación de muestras donde las cantidades de material y los formatos de bolsa pueden cambiar con frecuencia.

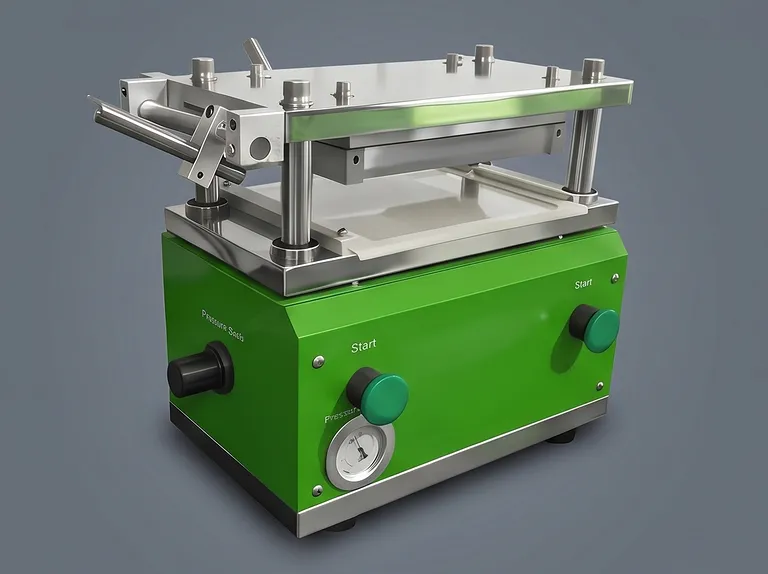

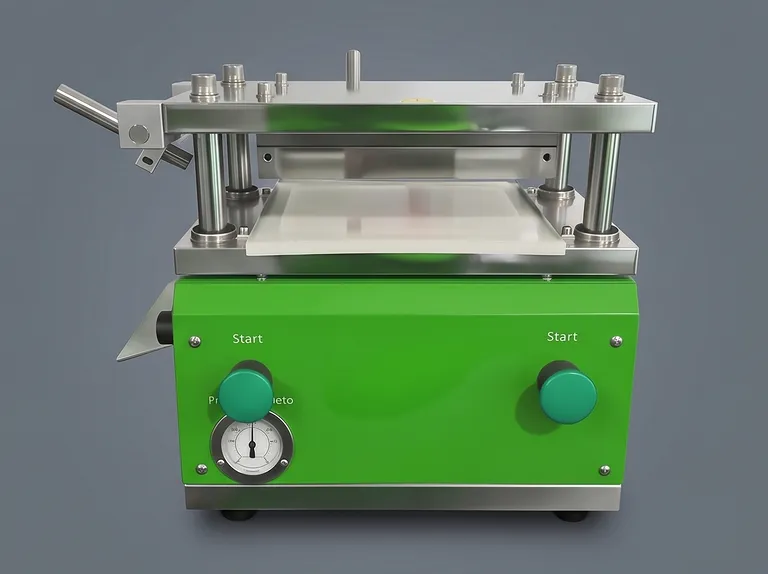

• Inicio de seguridad con doble botón: Una disposición de inicio de dos botones admite un funcionamiento seguro al requerir una acción de inicio deliberada. La interfaz está diseñada para mantener el formado rutinario sencillo mientras prioriza la seguridad del operador y el uso confiable.

• Herramientas duraderas y tratamiento de superficie: Las herramientas utilizan material de molde japonés importado junto con acero al cromo de alta resistencia. La galvanoplastia ambiental y los tratamientos de superficie con pintura horneada contribuyen a un exterior del equipo duradero y acabado.

• Huella de laboratorio compacta: Con una huella aproximada de 420 mm por 280 mm y una altura de 510 mm, el equipo se adapta eficientemente a los diseños de fabricación de celdas de laboratorio. Su formato físico compacto permite su colocación cerca de procesos relacionados de preparación de celdas tipo bolsa.

Aplicaciones

Especificaciones técnicas

Los límites dimensionales anteriores definen el sobre de formado admitido: longitud de cavidad de hasta 65 mm, ancho de cavidad de hasta 50 mm y profundidad de hasta 6 mm. La película de aluminio-plástico debe permanecer dentro de los 160 mm de longitud y 105 mm de ancho. Estos valores permiten a los equipos de adquisición y procesos verificar el ajuste con su formato de carcasa de bolsa previsto antes de seleccionar las herramientas y establecer las condiciones de formado.

La presión de formado máxima de 1 T se refiere a 0,5 MPa de aire comprimido. Debido a que tanto la presión como la velocidad son ajustables, el personal de proceso puede establecer una configuración de formado adecuada para la película seleccionada y la geometría de cavidad requerida. El equipo está especificado para una precisión de formado de ±0,05 mm, respaldada por la estructura de guía de cuatro columnas y el diseño de molde de precisión.

Por qué elegir este producto

• Diseñado específicamente para el formado de carcasas de celdas tipo bolsa: Este sistema está configurado específicamente para el formado neumático de cavidades de película de aluminio-plástico utilizadas en el trabajo de baterías de litio de paquete blando, en lugar de ser una plataforma de prensado de uso general.

• Precisión donde importa: La guía de cuatro columnas, las herramientas de precisión y la precisión de formado de ±0,05 mm proporcionan una base sólida para dimensiones de cavidad repetibles y un movimiento de formado alineado.

• Enfoque en herramientas premium: El material de molde japonés importado, el acero al cromo de alta resistencia y los tratamientos de superficie protectores reflejan un enfoque de construcción centrado en la durabilidad y el funcionamiento estable en laboratorio.

• Flexible para trabajos de desarrollo: La presión de formado ajustable, la velocidad ajustable, el reemplazo rápido del molde y el ajuste simple de la profundidad de estiramiento ayudan a los laboratorios a responder de manera eficiente a los requisitos cambiantes de I+D y preparación de muestras.

• Diseñado para resultados de formado limpios: La geometría del molde está diseñada para evitar arrugas en forma de cola de pescado y esquinas colapsadas, mientras que el requisito de resultado establecido protege la integridad de la cavidad y la apariencia de la capa de PP.

Contáctenos para obtener una cotización o una solución personalizada alineada con las dimensiones de sus celdas tipo bolsa, el formato de película de aluminio-plástico y su flujo de trabajo de formado en laboratorio.
