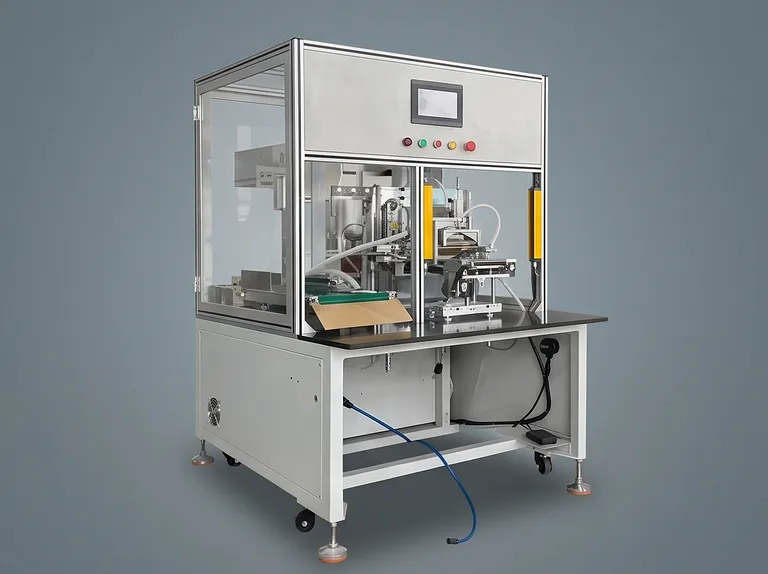

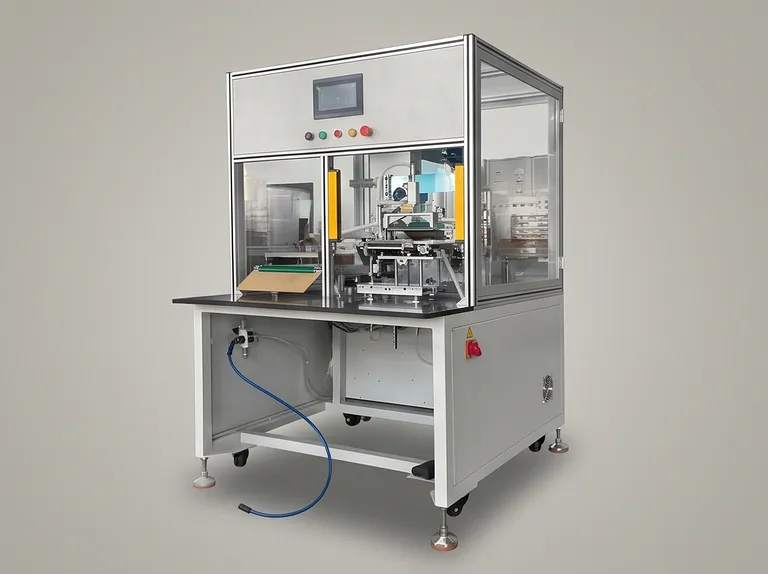

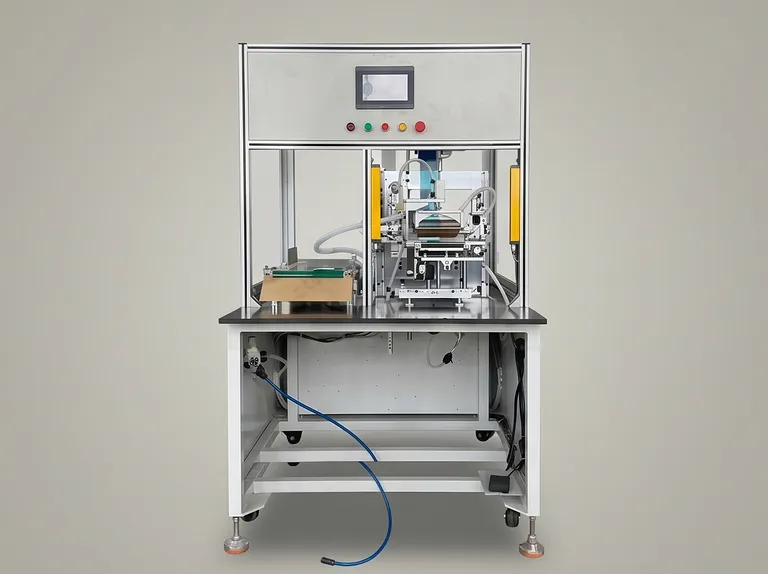

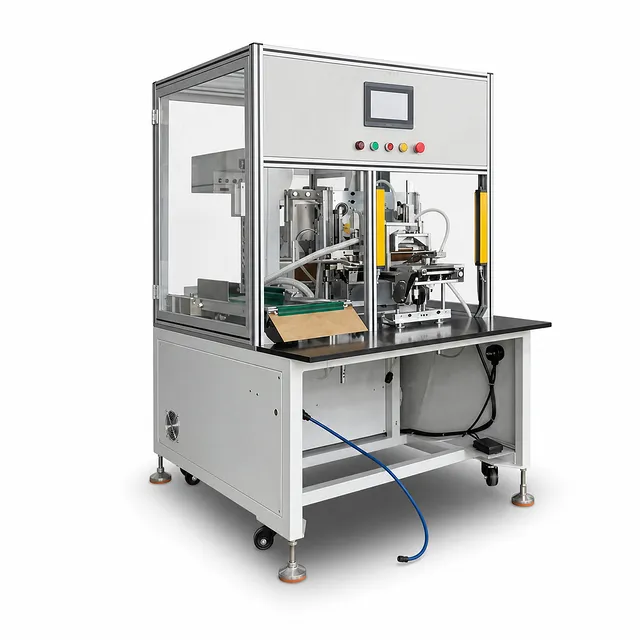

Máquina laminadora de película protectora PET para celdas tipo bolsa (pouch cell)

Descripción del producto

Este sistema aplica automáticamente película protectora PET a celdas de batería de litio de tipo bolsa (soft-pack) después del sellado superior y lateral. Protege la superficie de la celda contra arañazos durante el flujo de material y la manipulación posterior, al tiempo que proporciona una colocación de película controlada y repetible. El equipo está diseñado para anchos de celda de 50 a 150 mm, con capacidad de ajuste que admite diferentes formatos de batería dentro del rango especificado.

La unidad es adecuada para operaciones de fabricación de celdas tipo bolsa donde las condiciones de la superficie, la calidad de la manipulación posterior y la alineación de la película requieren un control estricto. Un solo operador carga manualmente cada celda, lo que hace que el equipo sea apropiado para estaciones de trabajo dedicadas, producción piloto y líneas de producción que necesitan un equilibrio práctico entre la automatización y la presentación de material gestionada por el operador.

Construido sobre un marco rígido de perfiles de aluminio con componentes mecánicos tratados, este sistema está diseñado para un uso industrial sostenido. Su capacidad de producción especificada, tasa de calificación, objetivo de tasa de desperdicio y objetivo de disponibilidad brindan a los equipos de adquisiciones y procesos criterios medibles para evaluar el rendimiento de la línea bajo condiciones adecuadas de material entrante, aire, energía y equipos conectados.

Características principales

• Protección de superficie PET para celdas tipo bolsa: El equipo aplica película protectora PET después del sellado superior y lateral de la celda, lo que ayuda a prevenir arañazos en la superficie durante la transferencia y el flujo del proceso posterior. Esto respalda directamente el control de apariencia para las celdas que deben permanecer protegidas antes de su posterior ensamblaje o inspección.

• Amplia cobertura de formatos de celda ajustables: El ajuste de ancho cubre de 50 a 150 mm excluyendo la bolsa de aire, mientras que la altura de celda admitida es de 80 a 200 mm y el grosor de 3 a 12 mm. Este rango permite que la misma estación de trabajo se adapte a los formatos de celda tipo bolsa especificados sin cambiar la plataforma central del equipo.

• Alineación de película controlada: Después de la aplicación de la película, la precisión de desplazamiento especificada es de ±1 mm tanto en la dirección de la longitud como en la del ancho de la celda. La película protectora del borde superior se aplica de forma ordenada y sin inclinación, con una precisión de longitud establecida de ±0,5 mm para el borde superior.

• Estándar de aplicación sin arrugas y con pocas burbujas: La aplicación de la película en el cuerpo principal está especificada para tener pocas burbujas internas y ninguna arruga. Este requisito del proceso ayuda a mantener una cobertura superficial uniforme y reduce el riesgo de que una protección mal aplicada cree problemas de manipulación o inspección en etapas posteriores.

• Longitud efectiva del rodillo de presión de 160 mm: El rodillo de presión de laminación de película proporciona una longitud efectiva de 160 mm. Esta longitud de contacto definida admite el rango de ancho de celda aplicable y proporciona una interfaz de presión controlada para la aplicación de la película PET.

• Formato de suministro de película protectora compatible: La disposición de alimentación de película acepta rollos de película protectora con un diámetro exterior máximo de 300 mm y un diámetro interior de instalación de 78 mm. Estas dimensiones brindan a los planificadores de materiales requisitos claros para preparar rollos de película PET compatibles.

• Carga manual por un solo operador: El flujo de trabajo requiere la colocación manual de la celda y permite que una persona opere una máquina. Esta disposición le da al operador el control directo de la carga de la celda mientras el equipo lleva a cabo el proceso de aplicación de la película.

• Lógica de ajuste de cambio de formato: Al cambiar los tipos de celda, el operador ajusta el espacio entre los rodillos de laminación y los parámetros de tracción de la película. Si la variación en el grosor de la celda es pequeña, no se requiere el ajuste del espacio entre rodillos, lo que ayuda a simplificar los cambios de producto adecuados.

• Requisitos industriales de aire y energía: La unidad funciona con energía monofásica de tres hilos de CA 220±10V, 50Hz, con gas seco filtrado a 0,6±0,1 MPa durante el funcionamiento normal. Las condiciones de servicios públicos definidas respaldan una planificación de configuración estable antes de la instalación y puesta en marcha.

• Acceso operativo protegido y acabados duraderos: La interfaz hombre-máquina utiliza configuraciones de contraseña para evitar que el personal no profesional realice operaciones incorrectas que podrían introducir riesgos para la seguridad del equipo o del personal. Las piezas mecánicas utilizan cromado, anodizado o tratamiento de pintura al horno, mientras que el marco y la carcasa utilizan métodos de construcción y acabado industriales especificados.

Aplicaciones

Especificaciones técnicas

¿Por qué elegir este producto?

• Rendimiento del proceso definido: El equipo proporciona requisitos explícitos para la precisión de la colocación de la película, la alineación del borde superior, el control de burbujas y el control de arrugas. Estos puntos de proceso medibles ayudan a los compradores técnicos a evaluar la idoneidad para las operaciones de protección de superficies en lugar de depender de afirmaciones de calidad indefinidas.

• Objetivos operativos orientados a la producción: La producción especificada de 800-1200 pzas/h, una tasa de calificación del producto de ≥99,0%, una tasa de desperdicio del producto terminado de ≤0,5% y una disponibilidad de ≥95,0 proporcionan puntos de referencia operativos concretos. Las exclusiones y condiciones operativas establecidas hacen que estos objetivos sean más útiles para una planificación de línea realista.

• Construcción industrial robusta: El marco de perfil de aluminio, el marco inferior de tubo cuadrado soldado, los acabados al horno y los componentes mecánicos cromados, anodizados o al horno respaldan un paquete de equipo diseñado para un entorno de producción industrial.

• Flexibilidad de formato práctica: Las dimensiones de celda admitidas y el ancho ajustable se adaptan al rango de celdas tipo bolsa establecido. Los ajustes del espacio entre rodillos y de tracción de la película proporcionan un procedimiento claro para adaptar el proceso cuando cambian los formatos de producto.

• Operación controlada y más segura: El acceso HMI protegido por contraseña ayuda a restringir los cambios de configuración por parte de personal no profesional, mientras que los requisitos eléctricos, neumáticos, de instalación y ambientales definidos simplifican la preparación de las instalaciones y la revisión de adquisiciones.

Contáctenos para obtener una cotización o una solución personalizada configurada según las dimensiones de sus celdas tipo bolsa, el formato de suministro de película protectora y las condiciones de su línea de producción.
