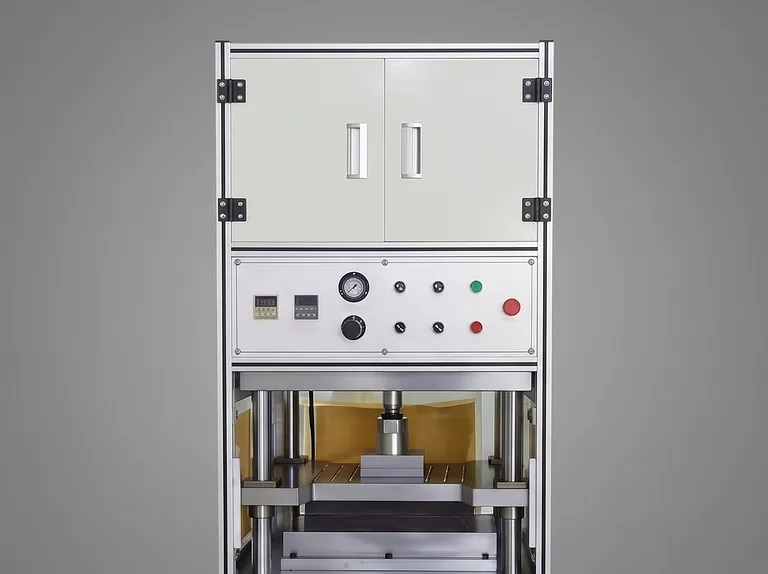

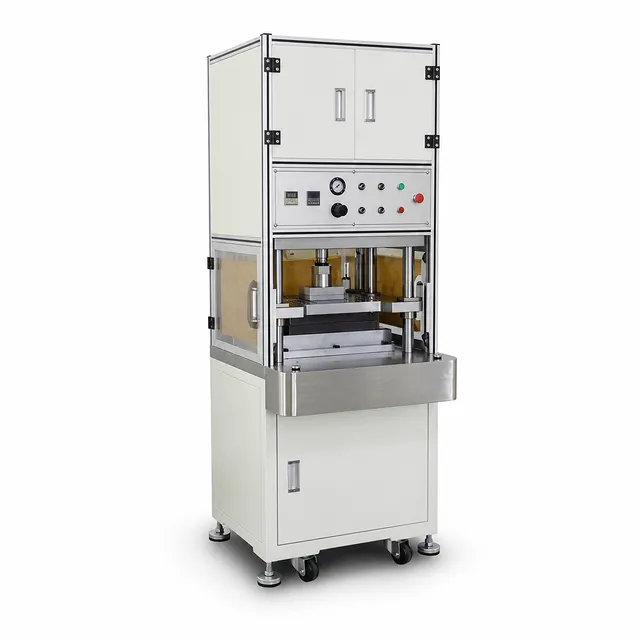

Máquina manual de formado de película de aluminio-plástico para baterías de polímero y de litio tipo bolsa

Descripción del producto

Esta máquina manual de formado de película de aluminio-plástico está diseñada para estirar laminados de aluminio-plástico precortados para el empaque de baterías de polímero y de litio tipo bolsa. El equipo utiliza un proceso de cierre de molde accionado por un cilindro intensificador neumático-hidráulico: el operador coloca la película en el molde, presiona dos botones de inicio simultáneamente y los suelta después del formado. El molde se abre, completando el ciclo de estirado. Esta secuencia operativa directa permite una preparación controlada y repetible de la cavidad de la película.

La unidad es adecuada para el desarrollo de baterías de polímero y baterías de litio tipo bolsa (soft-pack), ensamblaje a escala piloto y flujos de trabajo de empaque en laboratorio. Admite tamaños de película de aluminio-plástico de 400300 o 500400 mm, según la configuración. El perfil de formado está determinado por el molde instalado, lo que permite que la geometría del empaque coincida con el diseño de celda requerido en lugar de forzar una disposición de cavidad fija única.

Construido alrededor de componentes estructurales de acero 45# galvanizado y una construcción sólida de placas superior e inferior, este sistema está configurado para trabajos de formado exigentes. El paralelismo de las placas superior e inferior se especifica en <=0.15 mm, lo que ayuda a mantener un cierre de molde constante en toda la superficie de trabajo. Una cortina de luz de seguridad y un sistema de inicio de dos botones brindan protección combinada durante la operación, mientras que el ciclo operativo de presión de aire se especifica en menos de cuatro segundos.

Características principales

• Geometría de formado definida por el molde: La forma de estirado de la película de aluminio-plástico está determinada por el molde. Esto permite que el equipo se adapte a la geometría de cavidad requerida para el empaque de baterías de polímero y de litio tipo bolsa.

• Profundidad de estirado ajustable: La configuración de formato más grande proporciona una profundidad de estirado de película de aluminio-plástico ajustable de 1-30 mm. Esto brinda a los desarrolladores de baterías un rango de ajuste definido para los requisitos de profundidad de la cavidad de la bolsa.

• Fuerza de formado neumático-hidráulica: Un cilindro intensificador neumático-hidráulico suministra la fuerza de formado, con una configuración de 5T para la unidad de formato 400 y una configuración de 15 toneladas para la unidad de formato 500. La magnitud de la presión se puede especificar según los requisitos del cliente.

• Control de inicio con dos manos: La secuencia operativa requiere que se presionen ambos botones de inicio antes de que el molde se cierre. Soltar los botones abre el molde, creando un flujo de trabajo manual simple para cargar, formar y descargar la película cortada.

• Protección integrada para el operador: Una cortina de luz de seguridad funciona junto con el sistema de inicio de doble botón. Este arreglo de protección combinada se incluye con el equipo para la operación de cierre del molde.

• Alineación controlada de las placas: El paralelismo de la placa superior e inferior se especifica en <=0.15 mm. Este control mecánico admite un acoplamiento uniforme del molde al formar el laminado de aluminio-plástico.

• Construcción robusta de acero: Los componentes estructurales principales de acero utilizan acero 45# con tratamiento de galvanoplastia. La construcción de la plataforma utiliza placas superior e inferior de 30-40 mm en la configuración de formato 400 y placas de 58 mm en la configuración de formato 500.

• Ciclo operativo neumático rápido: El ciclo operativo de presión de aire de la máquina se especifica en menos de cuatro segundos. Este ciclo corto admite operaciones de formado repetidas y eficientes en entornos de laboratorio y producción piloto.

Aplicaciones

Especificaciones técnicas

Los dos formatos de equipo disponibles se mantienen como variantes separadas para el sitio, ya que sus tamaños de película de trabajo, grosores de placa, capacidades de cilindro intensificador instaladas, clasificaciones de potencia, dimensiones generales y pesos aproximados difieren. Por lo tanto, la selección debe basarse en el formato de la película de aluminio-plástico, la geometría del molde prevista, la profundidad de estirado requerida y el requisito de fuerza de formado del proceso de empaque de la batería.

Para la configuración de formato 400, el cilindro intensificador neumático-hidráulico de 5T especificado se combina con el manejo de película de aluminio-plástico de 400*300. El grosor de su placa superior e inferior se especifica como 30-40 mm, y las dimensiones del equipo son 8007601900 mm. Esta configuración es apropiada cuando el formato de película y la disposición del molde requeridos se alinean con su envolvente de trabajo establecida.

Para la configuración de formato 500, el cilindro intensificador neumático-hidráulico de 15 toneladas especificado se combina con película de aluminio-plástico de 500*400 mm. La configuración utiliza placas superior e inferior de 58 mm, tiene dimensiones generales de 8706702000 mm y proporciona la profundidad de estirado ajustable establecida de 1-30 mm. Esta variante es la opción relevante cuando se requiere un formato de película más grande y la capacidad de ajuste de estirado más profundo especificada.

¿Por qué elegir este producto?

• Diseñado específicamente para el formado de baterías tipo bolsa: Este equipo está destinado específicamente al estampado y estirado de películas de aluminio-plástico en aplicaciones de baterías de polímero y de litio tipo bolsa, en lugar de servir como una estación de prensado de uso general.

• Consistencia mecánica donde importa: La especificación de paralelismo de placa superior a inferior de <=0.15 mm, el grosor sustancial de la placa y los componentes estructurales de acero 45# admiten un cierre de molde estable durante trabajos de formado repetidos.

• Configuración adaptada a la escala del proceso: Dos variantes distintas cubren formatos de película de aluminio-plástico de 400300 y 500400 mm, con diferentes capacidades de cilindro intensificador y construcciones de plataforma especificadas. Esto permite la selección basada en los requisitos de formado reales.

• Operativamente directo y protegido: La secuencia manual es sencilla: cargar la película cortada, accionar ambos botones de inicio, formar y soltar. La cortina de luz de seguridad integrada y el arreglo de inicio de doble botón admiten una operación controlada alrededor del molde que se cierra.

• Capacidad de formado personalizable: El perfil de formado está definido por el molde, mientras que la magnitud de la presión se puede especificar según los requisitos del cliente. Esto proporciona una base práctica para configurar la unidad alrededor de un diseño de bolsa y un objetivo de proceso particulares.

Contáctenos para obtener una cotización o una solución de formado personalizada que coincida con su formato de película de aluminio-plástico, geometría de molde, profundidad de estirado requerida y requisito de presión neumático-hidráulica.
